计算选型
钢铁产品牌号表示方法举例(GB/T 221—2008、GB/T 700—2006) | ||||
产品名称 | 牌号举例 | 牌 号 表 示 方 法 说 明 | ||
生铁 | L10 Z30 |
| ||

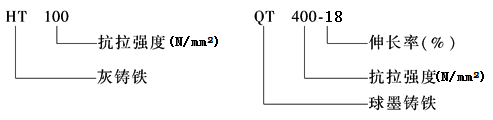

铸铁 | HT100 GB/T 9439-2010 QT400-18 (GB/T 5612-2008) | 铸铁代号后，一组数字表示抗拉强度，两组数字时，第一组表示抗拉强度，第二组表示伸长率
| ||

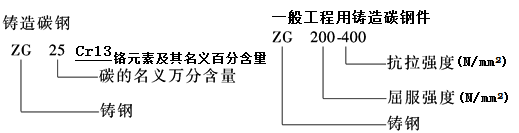

铸钢 | ZG 20Cr13 GB/T 5613-2014 ZG200-400 (GB/T 11352-2009) |
| 其他名称： 焊接结构用铸钢ZGH 耐热铸钢ZGR 耐蚀铸钢ZGS 耐磨铸钢ZGM | |

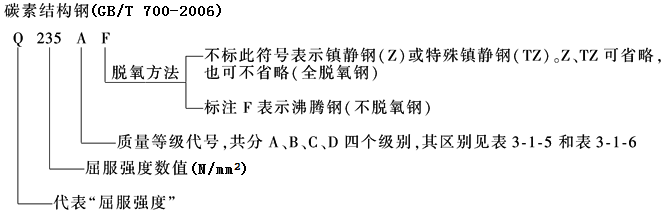

碳 素 结 构 和 低 合 金 结 构 钢 | Q235A、 Q235B、 Q235C、 Q235D、 |
| ||

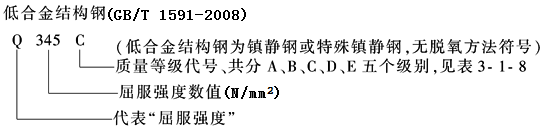

Q345A Q345B Q345C Q345D Q345E |
| |||

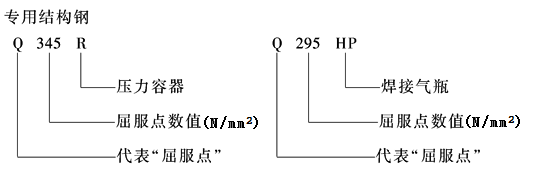

Q345R Q295HP Q390g Q420q Q340NH |
| |||

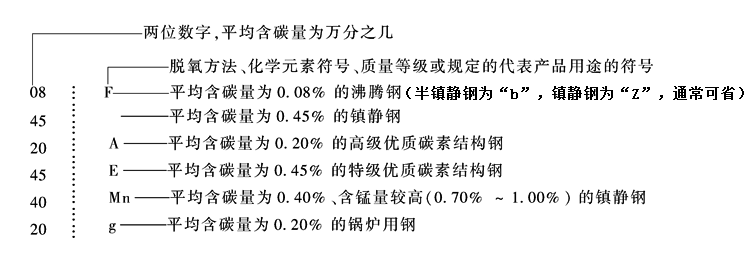

优 质 碳 素 钢 和 优 质 碳 素 弹 簧 钢 | 普通含锰量优质碳素结构钢 | 08F 45 20A 45E |
优质碳素弹簧钢的牌号表示方法与优质碳素结构钢相同 | |
较高含锰量优质碳素结构钢 | 40Mn 70Mn | |||
专用优质碳素结构钢 | 20G | |||
合 金 结 构 钢 和 合 金 弹 簧 钢 | 合金结构钢 | 30CrMnSi 20Cr2Ni4 25Cr2MoVA 30CrMnSiA 30CrMnSiE | 采用阿拉伯数字和规定的合金元素符号表示。合金元素含量表示方法为：平均含量小于1.5%时，牌号中仅标明元素，一般不标含量；平均含量为1.5%～2.49%、2.5%～3.49%、3.5%～4.49%、4.5%～5.49%、…时，在合金元素后相应注写2、3、4、5、…。高级和特级优质合金结构钢在牌号尾部加符号“A”、“E”，优质钢不用字母表示
合金弹簧钢表示方法与合金结构相同 | |

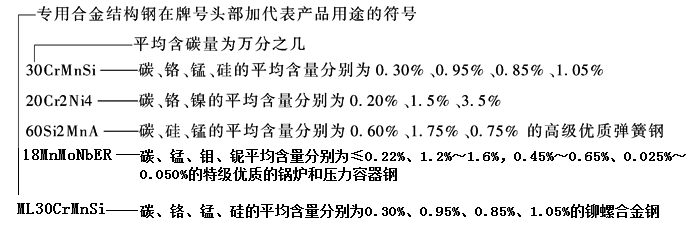

专用合金结构钢 | 18MnMoNbER ML30CrMnSi | |||
合金弹簧钢 | 60Si2Mn 60Si2MnA | |||

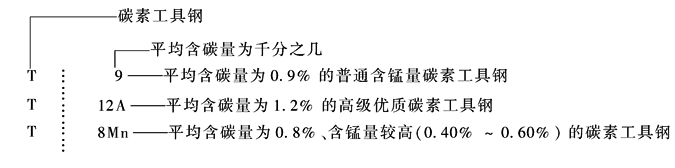

工 具 钢 | 碳素工具钢 | T9 T12A T8Mn |
| |

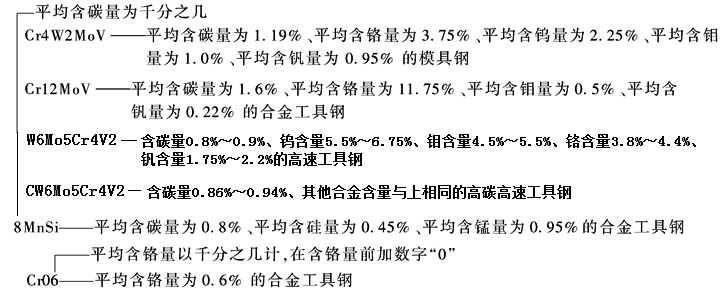

合金工具钢和高速工具钢 | Cr4W2MoV Cr12MoV 8MnSi | 合金工具钢和高速工具钢表示方法与合金结构钢相同，但平均含碳量≥1.00%的，一般不标明含碳量数字。平均含碳量＜1.00%，可采用一位数字表示含碳量的千分之几。高速工具钢在牌号头部一般不标明表示含碳量的数字，但表示高碳高速工具钢时可在牌号前加“C”
| ||
低铬合金工具钢(平均含铬量小于1%) | Cr06 | |||
轴 承 钢 | 高碳铬轴承钢 | GCr15 | 在牌号头部加符号“G”，但不标明含碳量，铬含量以千分之几计，其他合金元素按合金结构钢的合金含量表示 GCr15—— 平均含铬量为1.5%的轴承钢 | |
渗碳轴承钢 | G20CrNiMo G20CrNiMoA | 在牌号头部加符号“G”，采用合金结构钢的表示方法。高级优质渗碳轴承钢，在牌号尾部加符号“A” G20CrNiMo—— 平均含碳量为0.20%、平均含铬量为0.5%、平均含镍量为0.55%、平均含钼量为0.23%的渗碳轴承钢 | ||
高碳铬不锈轴承钢和高温轴承钢 | 9Cr18 10Cr14Mo4 | 采用不锈钢和耐热钢的牌号表示方法、牌号头部不加符号“G” 9Cr18—— 平均含碳量为0.90%、平均含铬量为18%的高碳铬不锈轴承钢 10Cr14Mo4—— 平均含碳量为1.02%，平均含铬量为14%，平均含钼量为4%的高温轴承钢 | ||
钢轨钢 | U70MnSi | 牌号前加“U”，碳含量0.66%～0.74%，硅含量0.85%～1.15%，锰含量0.85%～1.15% | ||
不 锈 钢 和 耐 热 钢 | 不锈钢和耐热钢 | 2Cr13 06Cr19Ni10 | 用两位或三位数字表示碳含量的万分之几或十万分之几。只限定碳含量上限者，当碳含量上限不大于0.10% 时，以其上限的3/4的万分数表示碳含量（如碳含量上限为0.08%，碳含量以06表示），当碳含量上限大于0.10% 时，以其上限的4/5的万分数表示碳含量（如碳含量上限为0.20%，碳含量以16表示，碳含量上限为0.15%，碳含量以12表示）。超低碳不锈钢即碳含量不大于0.030%者，用三位数字的十万分数表示碳含量（如碳含量上限为0.030% 时，牌号中含碳量以0.22表示，含碳量上限为0.020% 时，牌号中含碳量以015表示）。规定上、下限者，以平均含碳量×100表示（如碳含量为0.16%～0.25%时，牌号中含碳量以20表示）合金元素含量以化学元素符号及数字表示，表示方法同合金结构钢第二部分。 06Cr19Ni10—— 碳含量不大于0.08%、铬含量18.00%～20.00%、镍含量8.00%～11.00%的不锈钢 022Cr18Ti—— 碳含量不大于0.03%、铬含量16.00%～19.00%、钛含量0.10%～1.0%的不锈钢 20Cr15Mn15Ni2N—— 碳含量0.15%～0.25%，铬含量14.0%～16.0%，锰含量14.0%～16.0%，镍含量1.5%～3.0%，氮含量0.15%～0.30%的不锈钢 | |
超低碳不锈钢 | 022Cr18Ti | |||
碳含量规定上、下限者 | 20Cr15Mn15Ni2N | |||
易 切 削 钢 | 加硫易切削钢和加硫、磷易切削钢 | Y15 Y40Mn Y45MnS | 在牌号头部加符号“Y”，用二位阿拉伯数字表示平均含碳量为万分之几，第三部分为易切削元素，单S、P免加，当为较高锰含量的加S、P的易切削钢，该第三部分为Mn，对较高S含量者在Mn加S Y15—— 平均含碳量为0.15%的易切削钢，在后面不加易切削元素符号S、P Y40Mn—— 平均含碳量为0.40%、平均含锰量为1.20%～1.55%的较高含锰量易切削钢 Y40MnS—— 平均含碳量为0.40%～0.48%、锰含量为1.35%～1.65%，硫含量为0.24%～0.32%的易切削钢 | |
含钙、铅易切削钢 | Y45Ca Y15Pb | 第三部分为钙、铅、锡易切削元素，则该部分分别加Ca、Pb、Sn表示，同时加元素S、P时则通常不加S、P符号 Y45Ca—— 平均含碳量为0.45%、平均含钙量为0.002%～0.006%的易切削钢，后面加易切削元素钙的符号 Y15Pb—— 平均含碳量为0.15%、平均含铅量为0.15%～0.35%的易切削钢，后面加易切削元素铅的符号 | ||
热锻用非调质机械结构钢 | F45V F35VS | 在牌号头部加符号“F”，易切削非调质机械结构钢在牌号头部再加符号“Y” F45V—— 平均含碳量为0.45%、平均含钒量为0.06%～0.13%的热锻用非调质机械结构钢 F35VS—— 第一部分用字母F，第二部分为碳含量0.32%～0.39%、第三部分为钒其含量0.06%～0.13%，第四部分为硫其含量为0.035%～0.075% | ||
车辆车轴钢 | LZ45 | 第一部分采用字母LZ，第二部分碳含量0.40%～0.48% | ||
机车车辆钢 | JZ45 | 第一部分采用字母JZ，第二部分碳含量0.40%～0.48% | ||
焊 接 用 钢 | H08A H08Mn2Si H1Cr19Ni9 H08CrMoA | 焊接用钢包括焊接用碳素钢、焊接用合金钢和焊接用不锈钢等 在各类焊接用钢牌号头部加符号“H”，高级优质焊接用钢在牌号尾部加符号“A” H08A—碳含量≤0.10%的高级优质碳素结构钢 H08CrMoA—碳含量≤0.10%，铬含量0.80%～1.10%，钼含量0.40%～0.60%的高级优质合金结构钢 | ||

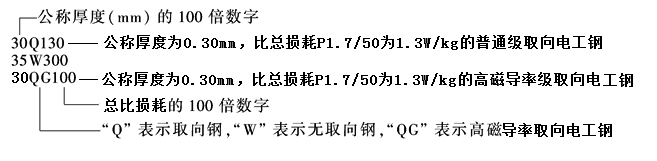

电 工 用 硅 钢 片 | 电工用冷轧无取向硅钢和取向硅钢 | 30Q130 35W300 30QG100 |
| |

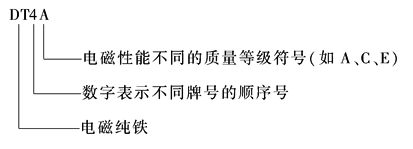

电 磁 纯 铁 | DT3 DT4 DT4A DT4C DT4E |
| ||
高 电 阻 电 热 合 金 | 0Cr25Al5 | 采用规定的化学元素和阿拉伯数字表示。牌号表示方法与不锈钢和耐热钢相同(镍铬基合金不标出含碳量) 0Cr25Al5—平均含铬为25%、平均含铝量为5%、平均含碳量不大于0.06%的高电阻电热合金(其余为铁) | ||
原料纯铁 | YT1 | YT1—YT表示原料纯铁，数字表示不同牌号的顺序号 | ||
注：1．各牌号中化学元素含量，一般为质量分数(%)，采用阿拉伯数字表示。 2．本表表示方法的依据是GB/T 221—2008和GB/T 700—2006等。 3．表中铸铁和铸钢的表示方法分别摘自GB/T 5612—2008和GB/T 5613—1995等。 | ||||
