同轴度、对称度、圆跳动和全跳动公差值(GB/T 1184—1996) /μm |
||||||||||||||||||
|
公差 等级 |
主参数d (D)，B、L/mm |
应用举例 (参考) |
||||||||||||||||
|
≤1 |
＞ 1 ～ 3 |
＞ 3 ～ 6 |
＞ 6 ～ 10 |
＞ 10 ～ 18 |
＞ 18 ～ 30 |
＞ 30 ～ 50 |
＞ 50 ～ 120 |
＞ 120 ～ 250 |
＞ 250 ～ 500 |
＞ 500 ～ 800 |
＞ 800 ～1250 |
＞1250 ～2000 |
＞2000 ～3150 |
＞3150 ～5000 |
＞5000 ～8000 |
＞8000 ～10000 |
||
|
1 |
0.4 |
0.4 |
0.5 |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
用于同轴度或旋转精度要求很高的零件，一般需要按尺寸公差等级IT6或高于IT6制造的零件。1、2级用于精密测量仪器的主轴和顶尖，柴油机喷油嘴针阀等。3、4级用于机床主轴轴颈、砂轮轴轴颈，汽轮机主轴，测量仪器的小齿轮轴，高精度滚动轴承内、外圈等 |
|
2 |
0.6 |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
|
|
3 |
1 |
1 |
1.2 |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
|
|
4 |
1.5 |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
|
|
5 |
2.5 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
应用范围较广的精度等级，用于精度要求比较高，一般按尺寸公差等级IT7或IT8制造的零件。5级常用在机床轴颈，测量仪器的测量杆，汽轮机主轴，柱塞油泵转子，高精度滚动轴承外圈，一般精度滚动轴承内圈。6、7级用在内燃机曲轴，凸轮轴轴颈，水泵轴，齿轮轴，汽车后桥输出轴，电机转子，0级精度滚动轴承内圈，印刷机传墨辊等 |
|
6 |
4 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
|
|
7 |
6 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
|
|
8 |
10 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
用于一般精度要求，通常按尺寸公差等级IT9～IT11制造的零件。8级用于拖拉机发动机分配轴轴颈，9级精度用于齿轮与轴的配合面，水泵叶轮，离心泵泵体，棉花精梳机前后滚子。10级用于摩托车活塞，印染机导布辊，内燃机活塞环槽底径对活塞中心，汽缸套外圆对内孔工作面等 |
|
9 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
|
|
10 |
25 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
|
|
11 |
40 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1500 |
2000 |
用于无特殊要求，一般按尺寸公差等级IT12制造的零件 |
|
12 |
60 |
120 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1500 |
2000 |
2500 |
3000 |
4000 |
|
|

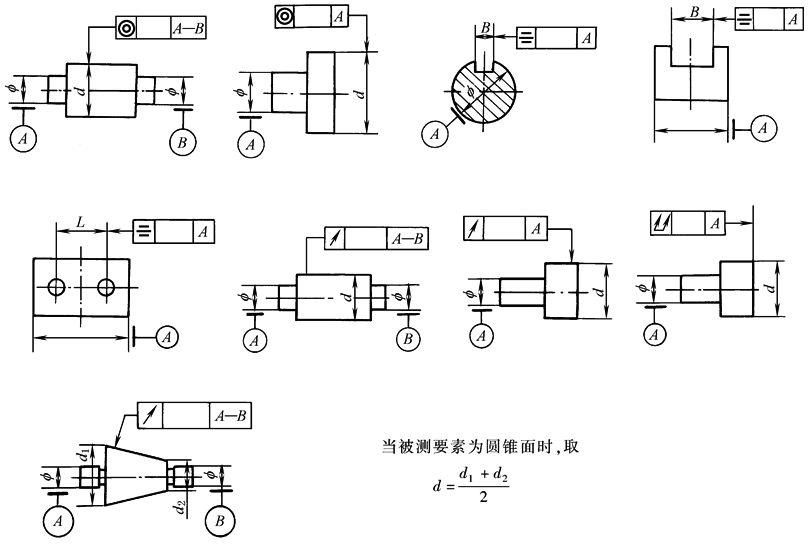

主参数d(D)、B、L图例 |
|
|||||||||||||||||
