术语、定义及图例

术  语

定   义

图   例

公称圆锥

设计给定的理想形状的圆锥，见图1

公称圆锥可用两种形式确定：

① 一个公称圆锥直径(最大圆锥直径D、最小圆锥直径d、给定截面圆锥直径d_x)、公称圆锥长度L、公称圆锥角α或公称锥度C

② 两个公称圆锥直径和公称圆锥长度L

图1

图2

图3

图4

图5

图6

实际圆锥

实际存在并与周围介质分离的圆锥

实际圆

锥直径

d_a

实际圆锥上的任一直径，见图2

实际圆锥角

在实际圆锥的任一轴向截面内，包容圆锥素线且距离为最小的两对平行直线之间的夹角，见图3

极限圆锥

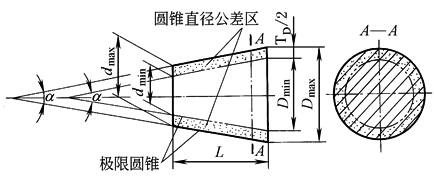

与公称圆锥共轴且圆锥角相等，直径分别为上极限直径和下极限直径的两个圆锥。在垂直于圆锥轴线的任一截面上，这两个圆锥的直径差都相等，见图4

极限圆

锥直径

极限圆锥上的任一直径，如图4中的D_max、D_min、d_max、d_min

极限圆锥角

允许的上极限或下极限圆锥角，见图5

圆锥直

径公差

T_D

圆锥直径的允许变动量，见图4

圆锥直

径公差区

两个极限圆锥所限定的区域。在轴向截面内的圆锥直径公差区见图4

圆锥角

公差AT

(AT_α或AT_D)

圆锥角的允许变动量，见图5

圆锥角

公差带

两个极限圆锥角所限定的区域。圆锥角公差区见图5

给定截面圆

锥直径公差

T_DS

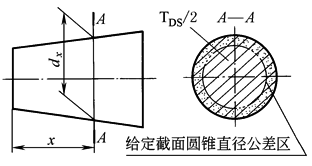

在垂直圆锥轴线给定截面内圆锥直径的允许变动量，见图6

给定截面

圆锥直径

公差区

在给定的圆锥截面内，由两个同心圆所限定的区域。给定截面圆锥直径公差区见图6

注：T_D、AT(AT_α或AT_D)、T_DS均为没有符号的绝对值。
