牙型

牙型

类型

图           形

基



本



牙



型

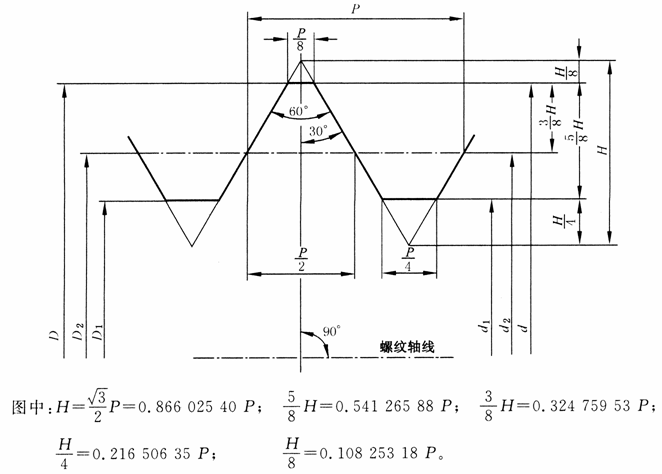

统一螺纹的基本牙型

设



计



牙



型

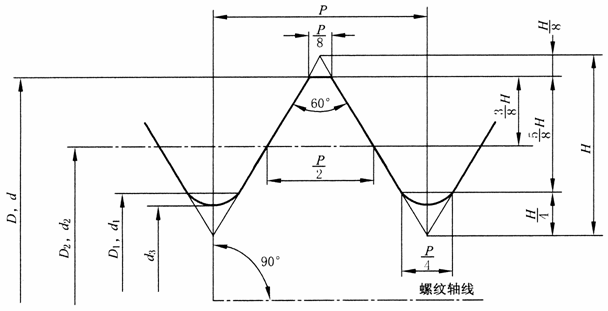

外螺纹的设计牙型

如果要求外螺纹的牙底为圆弧形状，并且牙底圆弧半径不小于0.108 253 18 P，则在统一螺纹代号(UN)后加注字母“R”。即这种统一螺纹的代号为“UNR”

内螺纹的设计牙型与基本牙型相同
