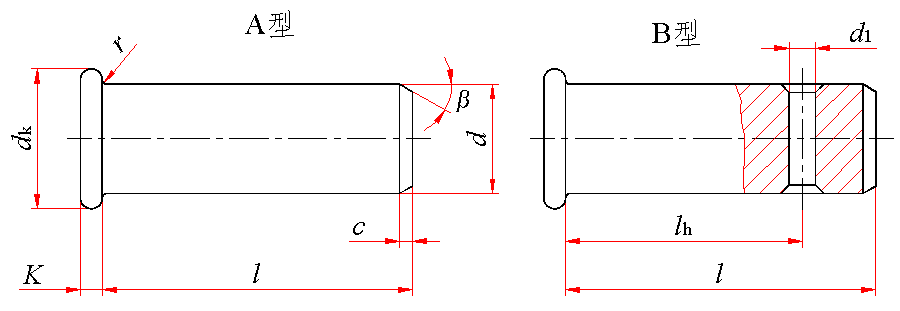

销轴(GB/T882—2008)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

β≈30°

标记示例：

公称直径d＝10mm、长度l＝50mm、材料为35钢、热处理硬度28～38HRC、表面氧化处理的A型销轴的标记:

销   GB/T 882   A10×50

d(h11)(公称）

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

33

36

40

45

50

55

60

70

80

90

100

d_k(h14)

5

6

8

10

14

18

20

22

25

28

30

33

36

40

44

47

50

55

60

66

72

78

90

100

110

120

k(js14)

1

1.6     2

3                4

4.5     5

5

5.5

6

8

9

11      12

13

d₁(h13)

0.8

1

1.2

1.6

2

3.2

3.2

4

5

6.3

8

10

13

r

0.6

1

cmax

1

2

3

4

6

e

0.5

1

1.6

2

4

6

商品规格l

6～30

8～40

10～50

12～60

16～80

14～100

20～200

28～140

32～160

35～180

40～200

45～200

50～200

55～200

60～200

65～200

70～200

80～200

90～200

100～200

120～200

120～200

140～200

160～200

180～200

200

l_e min

1.6

2.2

2.9

3.2

3.5

4.5

5.5

6

7

8

9

10

12

14

16

l系列

6，8，10，12，14，16，18，20，22，24，26，28，30，32，35，40，45，50，55，60，65，70，75，80，85，90，95，100，120，140，160，180，200

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

公称直径/mm

3

4

5

6

8

10

12

14

16

18

20

公称长度/mm

每1 000件钢制品的质量  ≈

6

0.53

0.89

8

0.64

1.08

1.94

10

0.75

1.28

2.25

12

0.86

1.47

2.55

3.79

6.76

14

0.97

1.67

2.86

4.23

7.54

11.40

16

1.09

1.87

3.17

4.67

8.32

12.62

18

1.20

2.06

3.47

5.11

9.11

13.85

20

1.31

2.26

3.78

5.55

9.89

15.07

22.10

29.06

39.5

22

1.42

2.45

4.08

5.99

10.68

16.30

23.86

31.46

42.64

24

2.65

4.39

6.43

11.46

17.52

25.63

33.86

45.78

57.53

73.50

26

2.85

4.70

6.87

12.24

18.75

27.39

36.26

48.91

61.50

78.40

28

3.04

5.00

7.31

13.03

19.97

29.16

38.67

52.05

65.47

83.30

30

3.24

5.31

7.75

13.81

21.20

30.92

41.07

55.18

69.44

88.20

32

5.62

8.20

14.60

22.42

32.68

43.47

58.32

73.41

93.10

35

6.08

8.86

15.77

24.26

35.33

47.07

63.03

79.36

100.5

40

6.84

9.96

17.73

27.32

39.74

53.07

70.87

89.29

112.7

45

11.06

19.69

30.39

44.15

59.08

78.71

99.21

125.0

48

11.72

20.87

32.23

46.80

62.68

83.41

105.2

132.3

50

12.17

21.65

33.45

48.56

65.08

86.55

109.1

137.2

55

13.27

23.61

36.51

52.97

71.09

94.39

119.1

149.5

60

14.37

25.57

39.58

57.38

77.09

102.2

129.0

161.7

65

27.53

42.64

61.80

83.09

110.1

138.9

174.0

70

29.50

45.70

66.21

89.10

117.9

148.8

186.2

75

31.46

48.77

70.62

95.10

125.8

158.8

198.5

80

33.42

51.83

75.03

101.1

133.6

168.7

210.7

85

54.89

79.44

107.1

141.4

178.6

223.0

90

57.96

83.85

113.1

149.3

188.5

235.2

95

61.02

88.26

119.1

157.1

198.5

247.5

100

64.08

92.67

125.1

165.0

208.4

259.7

120

76.33

110.3

149.1

196.3

248.1

308.7

140

227.7

287.8

357.8

160

406.8

公称直径/mm

22

25

28

30

32

36

40

45

50

55

60

公称长度/mm

每1 000件钢制品的质量  ≈

24

89.67

26

95.60

28

101.5

30

107.5

32

113.4

35

122.3

40

137.1

183.3

230.5

45

151.9

202.5

254.5

48

160.8

214.0

268.9

50

166.8

221.6

278.5

318.5

370.7

55

181.6

240.8

302.5

346.0

402.0

60

196.4

259.9

326.5

373.6

433.4

548.8

65

211.2

279.0

350.5

401.2

464.8

588.5

70

226.1

298.2

374.5

428.7

496.1

628.2

775.8

994.6

1223

75

240.9

317.3

398.6

456.3

527.5

667.9

824.8

1057

1299

80

255.7

336.5

422.6

483.9

558.9

707.6

873.8

1119

1376

1685

85

270.5

355.6

446.6

511.5

590.2

747.3

922.8

1181

1452

1778

90

285.4

374.8

470.6

539.0

621.6

786.9

971.8

1243

1529

1870

2220

95

300.2

393.9

494.6

566.6

653.0

826.6

1021

1305

1606

1963

2330

100

315.0

413.0

518.6

594.2

684.3

866.3

1070

1367

1682

2056

2441

120

374.3

489.6

614.7

704.4

809.8

1025

1266

1615

1988

2426

2882

140

433.6

566.2

710.7

814.7

935.2

1184

1462

1863

2295

2797

3323

160

492.9

642.8

806.8

925.0

1061

1343

1658

2111

2601

3167

3764

180

719.4

902.9

1035

1186

1502

1854

2359

2907

3538

4205

200

1146

1312

1660

2050

2607

3214

3909

4646
