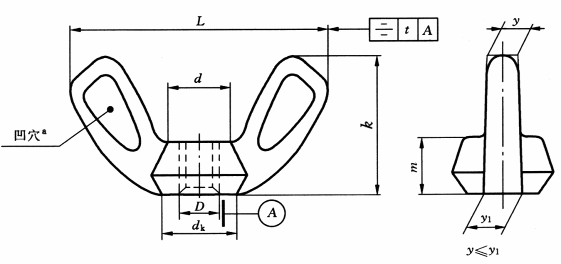

蝶形螺母 压铸 (GB/T 62.4—2004)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

螺纹规格D＝M5、材料为ZznA1D4-3、保证扭矩为Ⅱ级、不经表面处理、用锌合金压铸制成的蝶形螺母的标记：

螺母　 GB/T 62.4　 M5

螺纹规格

D

d_k

min

d

≈

L

k

m

min

y

max

y₁

max

t

max

M3

5

4

16

±1.5

8.5

±1.5

2.4

2.5

3

0.4

M4

7

6

21

11

3.2

3

4

0.4

M5

8.5

7

21

11

4

3.5

4.5

0.5

M6

10.5

9

23

14

5

4

5

0.5

M8

13

10

30

16

6.5

4.5

5.5

0.6

M10

16

12

37

±2

19

8

5.5

6.5

0.7

技术条件和引用标准

材　 料^a

锌合金

ZZnAID4-3

(GB/T 8738)

螺　 纹

公　 差

7H

标　 准

GB/T 193、GB/T 9145

保证扭矩

等　 级

Ⅱ级

标　 准

GB/T 3098.20

表面处理

—

验收及包装

GB/T 90.1、GB/T 90.2

注：a 材料牌号仅系推荐采用的，制造者可根据实际条件与经验选用其他材料牌号及技术条件。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M3

M4

M5

M6

M8

M10

每1000件钢制品的质量≈

1.30

2.85

3.41

5.52

9.54

16.90
