钢结构用扭剪型高强度螺栓连接副(GB/T 3632—2008) mm |
||||||||||
|
|
||||||||||
|

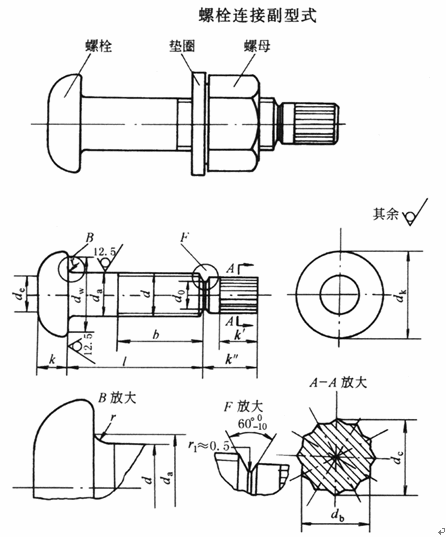

标记示例： 由螺纹规格 d＝M20、公称长度 l＝100mm、性能等级为10.9S 级、表面经防锈处理的钢结构用扭剪型高强度螺栓、螺纹规格D＝M20、性能等级为10H级、表面经防锈处理的钢结构用高强度大六角螺母和规格为20mm、热处理硬度为HRC 35~45、表面经防锈处理的钢结构用高强度垫圈组成的钢结构用扭剪型高强度螺栓连接副的标记： 连接副 GB/T 3632 M20×100 |
||||||||||
|
d |
M16 |
M20 |
(M22) |
M24 |
(M27) |
M30 |
||||
|
P |
2 |
2.5 |
2.5 |
3 |
3 |
3.5 |
||||
|
da max |
18.83 |
24.4 |
26.4 |
28.4 |
32.84 |
35.84 |
||||
|
d0 ≈ |
10.9 |
13.6 |
15.1 |
16.4 |
18.6 |
20.6 |
||||
|
dw min |
27.9 |
34.5 |
38.5 |
41.5 |
42.8 |
46.5 |
||||
|
de ≈ |
13 |
17 |
18 |
20 |
22 |
24 |
||||
|
db 公称 |
11.1 |
13.9 |
15.4 |
16.7 |
19.0 |
21.1 |
||||
|
dc ≈ |
12.8 |
16.1 |
17.8 |
19.3 |
21.9 |
24.4 |
||||
|
dk max |
30 |
37 |
41 |
44 |
50 |
55 |
||||
|
k 公称 |
10 |
13 |
14 |
15 |
17 |
19 |
||||
|
k′ 公称 |
12 |
14 |
15 |
16 |
17 |
18 |
||||
|
k″ max |
17 |
19 |
21 |
23 |
24 |
25 |
||||
|
r min |
1.2 |
1.2 |
1.2 |
1.6 |
2.0 |
2.0 |
||||
|
l 范围 |
40~130 |
45~160 |
50~180 |
55~200 |
65~220 |
70~220 |
||||
|
b(l 范围) |
30(40~50) |
35(45~60) |
40(50~65) |
45(55~70) |
50(65~75) |
55(70~80) |
||||
|
35(55~130) |
40(70~160) |
45(70~180) |
55(80~200) |
50(75~200) |
60(85~220) |
|||||
|
l系列 公称 |
40~100(5进位)，110~220(10进位) |
|||||||||
|
100mm长重量 ≈/kg |
0.227 |
0.379 |
0.474 |
0.574 |
|
|
||||
|
技术条件 |
性能等级 |
10.9S |
螺纹 公差：6g |
产品公差 等级：C |
||||||
|
推荐材料 |
20MnTiB ML20MnTiB |
≤M24 |
||||||||
|
35VB 35CrMo |
M27、M30 |
|||||||||
|
抗拉强度σb/MPa |
1040~1240 |
|||||||||
|
屈服强度σ0.2/MPa |
940 |
|||||||||
|
伸长率δ5min/% |
10 |
|||||||||
|
收缩率ψmin/% |
42 |
|||||||||
|
冲击值αkmin/J·cm-2 |
27 |
|||||||||
|
注：1．括号内的规定尽可能不采用。 2．本标准适用于工业及民用建筑、公路与铁路桥梁、塔架、管道支架、起重机械及其他钢结构用摩擦型连接的扭剪型高强度螺栓联接副(包括一个螺栓、一个螺母和一个垫圈)，如表图所示。 |
||||||||||
