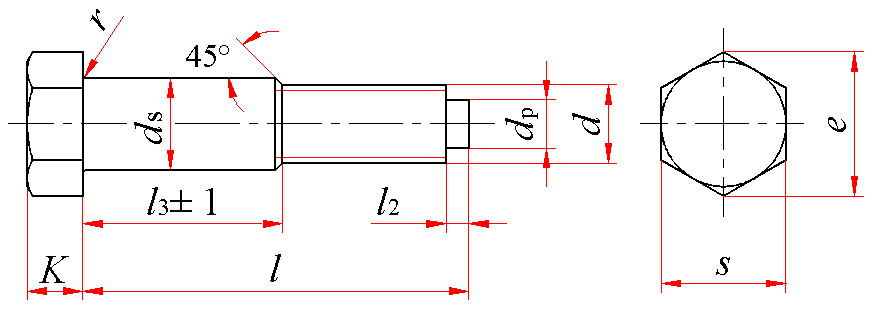

六角头铰制孔用螺栓  A和B级(GB/T 27—2013)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

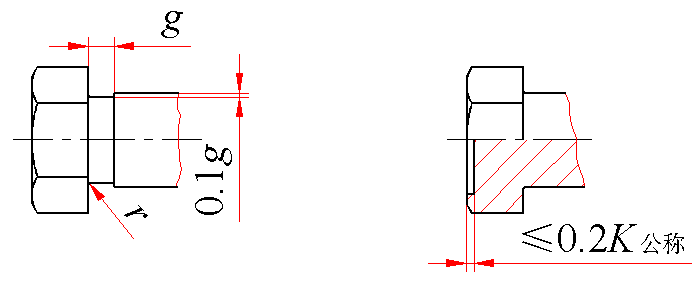

允许制造的型式

标记示例：

螺纹规格d＝M12、d_s尺寸按下表中规定，公称长度l＝80mm、机械性能为8.8级、表面氧化处理、A级的六角头铰制孔用螺栓的标记：

螺栓  GB/T 27  M12×80

d_s按m6制造时应加标记m6：

螺栓  GB/T 27  M12m6×80

螺纹规格

d

d_s(h9)

S

K

max

min

max

min

公称

A

B

A

B

min

max

min

max

M6

7

6.964

10

9.78

9.64

4

3.85

4.15

3.76

4.24

M8

9

8.964

13

12.73

12.57

5

4.85

5.15

4.76

5.24

M10

11

10.957

16

15.73

15.57

6

5.85

6.15

5.76

6.24

M12

13

12.957

18

17.73

17.57

7

6.82

7.18

6.71

7.29

(M14)

15

14.957

21

20.67

20.16

8

7.82

8.18

7.71

8.29

M16

17

16.957

24

23.67

23.16

9

8.82

9.18

8.71

9.29

(M18)

19

18.948

27

26.67

26.16

10

9.82

10.18

9.71

10.29

M20

21

20.948

30

29.67

29.16

11

10.78

11.22

10.65

11.35

(M22)

23

22.948

34

33.38

33

12

11.78

12.22

11.65

12.35

M24

25

24.948

36

35.38

35

13

12.78

13.22

12.65

13.35

(M27)

28

27.948

41

—

40

15

—

—

14.65

15.35

M30

32

31.938

46

—

45

17

—

—

16.65

17.35

M36

38

37.938

55

—

53.8

20

—

—

19.58

20.42

M42

44

43.938

65

—

63.8

23

—

—

22.58

23.42

M48

50

49.938

75

—

73.1

26

—

—

25.58

26.42

螺纹规格

d

r

min

d_p

l₂

e

min

g

l的范围

l－l₃

A

B

M6

0.25

4

1.5

11.05

10.89

2.5

25～65

12

M8

0.4

5.5

1.5

14.38

14.20

2.5

25～80

15

M10

0.4

7

2

17.77

17.59

2.5

30～120

18

M12

0.6

8.5

2

20.03

19.85

2.5

35～180

22

(M14)

0.6

10

3

23.35

22.78

3.5

40～180

25

M16

0.6

12

3

26.75

26.17

3.5

45～200

28

(M18)

0.6

13

3

30.14

29.56

3.5

50～200

30

M20

0.8

15

4

33.53

32.95

3.5

55～200

32

(M22)

0.8

17

4

37.72

37.29

3.5

60～200

35

M24

0.8

18

4

39.98

39.55

5

65～200

38

(M27)

1

21

5

—

45.2

5

75～200

42

M30

1

23

5

—

50.85

5

80～230

50

M36

1

28

6

—

60.79

5

90～300

55

M42

1.2

33

7

—

72.02

5

110～300

65

M48

1.6

38

8

—

82.60

5

120～300

70

技术条件

材料

螺纹公差

机械性能等级

产品等级

表面处理

钢

6g

d≤39：8.8；d＞39：按协议

A级用于d≤24和l≤10d或≤150mm

(按较小值)

B级用于d＞24和l＞10d或＞150mm

(按较小值)

氧化

注：1．根据使用要求，螺杆上的无螺纹部分杆径(d_s)允许按m6、u8制造。

2．螺杆上无螺纹部分(d_s)末端倒角45°，根据制造工艺要求，允许制成大于45°，小于1.5P(粗牙螺纹螺距)的颈部。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

25

(28)

30

(32)

35

(38)

40

45

50

(55)

60

(65)

70

产

品

等

级

A

min

24.58

27.58

29.58

31.50

34.50

37.50

39.50

44.50

49.50

54.50

59.05

64.05

69.05

max

25.42

28.42

30.42

32.50

35.50

38.50

40.50

45.50

50.50

55.95

60.95

65.95

70.95

B

min

—

—

—

—

—

—

—

—

—

—

58.50

63.50

68.50

max

—

—

—

—

—

—

—

—

—

—

61.50

66.50

71.50

公称

(75)

80

(85)

90

(95)

100

110

120

130

140

150

160

170

产

品

等

级

A

min

74.05

79.05

83.90

88.90

93.90

98.90

108.90

118.90

128.75

138.75

148.75

—

—

max

75.95

80.95

86.10

91.10

96.10

101.10

111.10

121.10

131.25

141.25

151.25

—

—

B

min

73.50

78.50

83.25

88.25

93.25

98.25

108.25

118.25

128.00

138.00

148.00

158.00

168.00

max

76.50

81.50

86.75

91.75

96.75

101.75

111.75

121.75

132.00

142.00

152.00

162.00

172.00

公称

180

190

200

210

220

230

240

250

260

280

300

产

品

等

级

A

min

—

—

—

—

—

—

—

—

—

—

—

max

—

—

—

—

—

—

—

—

—

—

—

B

min

178.00

187.70

197.70

207.70

217.70

227.70

237.70

247.70

257.40

277.40

297.40

max

182.00

192.30

202.30

212.30

222.30

232.30

242.30

252.30

262.60

282.60

302.60

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

M36

M42

M48

公称长度

/mm

每1000件钢制品的质量  ≈

25

8.28

14.64

28

9.18

16.11

30

9.77

17.10

26.88

32

10.36

18.08

28.35

35

11.25

19.56

30.56

42.73

38

12.15

21.04

32.77

45.82

40

12.74

22.02

34.24

47.87

65.94

45

14.23

24.48

37.92

53.02

72.79

97.93

50

15.71

26.94

41.59

58.16

79.65

106.7

137.0

55

17.20

29.40

45.27

63.30

86.50

115.6

148.0

187.3

60

18.68

31.87

48.95

68.44

93.35

124.4

159.0

200.8

252.4

65

20.17

34.33

52.62

73.59

100.2

133.2

170.0

214.2

268.5

316.5

70

36.79

56.30

78.73

107.1

142.0

181.0

227.7

284.6

335.5

75

39.25

59.98

83.87

113.9

150.8

192.0

241.1

300.8

354.6

467.7

80

41.71

63.66

89.01

120.8

159.6

203.0

254.5

316.9

373.6

491.6

636.5

85

67.33

94.16

127.6

168.4

214.0

268.0

333.0

392.7

515.6

667.8

90

71.01

99.30

134.5

177.2

225.0

281.4

349.1

411.8

539.5

699.0

1044

95

74.69

104.4

141.3

186.0

236.0

294.9

365.3

430.8

563.4

730.3

1088

100

78.37

109.6

148.2

194.8

246.9

308.3

381.4

449.9

587.3

761.5

1132

110

85.72

119.9

161.9

212.4

268.9

335.2

413.7

488.0

635.2

824.0

1223

1722

120

93.08

130.2

175.6

230.0

290.9

362.1

445.9

526.2

683.0

886.5

1309

1840

2489

130

140.4

189.3

247.7

312.9

389.0

478.2

564.3

730.9

949.0

1397

1959

2642

140

150.7

203.0

265.3

334.9

415.8

510.5

602.4

778.7

1012

1485

2077

2795

150

161.0

216.7

282.9

356.9

442.7

542.7

640.6

826.6

1074

1573

2195

2947

160

171.3

230.4

300.5

378.9

469.6

575.0

678.7

874.4

1136

1661

2314

3100

170

181.6

244.1

318.1

400.9

496.5

607.2

716.8

922.3

1199

1750

2432

3253

180

191.9

257.8

335.7

422.9

523.4

639.5

754.9

970.1

1261

1838

2550

3406

190

353.4

444.9

550.3

671.8

793.1

1018

1324

1926

2668

3559

200

371.0

466.9

577.1

704.0

831.2

1066

1386

2014

2787

3711

210

1449

2102

2905

3864

220

1511

2191

3023

4017

230

1574

2279

3141

4170

240

2367

3260

4322

250

2455

3378

4475

260

2543

3496

4628

280

2720

3733

4933

300

2896

3969

5239
