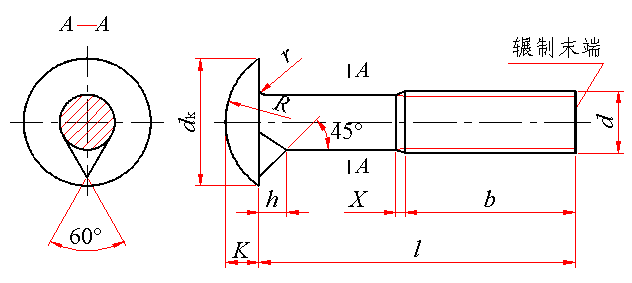

大半圆头带榫螺栓(GB/T 15—2013)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

螺纹末端按GB/T 2规定；无螺纹部分杆径约等于螺纹中径或螺纹大径
标记示例：螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、不经表面处理的大半圆头带榫螺栓的标记：螺栓 GB/T 15 M12×80
螺纹规格 d	b		d_k		h		K		r min	R	X max	l的范围
螺纹规格 d	l≤125	125＜l≤200	max	min	max	min	max	min	r min	R	X max	l的范围
M6	18	—	15.1	13.3	3.5	2.9	3.48	2.7	0.5	11	2.5	20～60
M8	22	28	19.1	17.3	4.3	3.5	4.48	3.6	0.5	14	3.2	20～80
M10	26	32	24.3	22.16	5.5	4.5	5.48	4.6	0.5	18	3.8	30～100
M12	30	36	29.3	27.16	6.7	5.5	6.48	5.6	0.8	22	4.3	35～120
(M14)	34	40	33.6	31	7.7	6.3	7.9	6.55	0.8	22	5	35～140
M16	38	44	36.6	34	8.8	7.2	8.9	7.55	1	26	5	50～160
M20	46	52	45.6	43	9.9	8.1	10.9	9.55	1	32	6.3	60～200
M24	54	60	53.9	50.8	12	10	13.1	11.45	1.5	34	7.5	80～200
技术条件		材料	螺纹公差		机械性能等级			产品等级			表面处理
技术条件		钢	8g		3.6、4.8			C级			1．不经处理；2．氧化；3．镀锌钝化
