轴径45～140_带防尘盖的深沟球轴承(GB/T276-2013)_深沟球轴承_常用滚动轴承尺寸及性能参数_滚动轴承_轴承

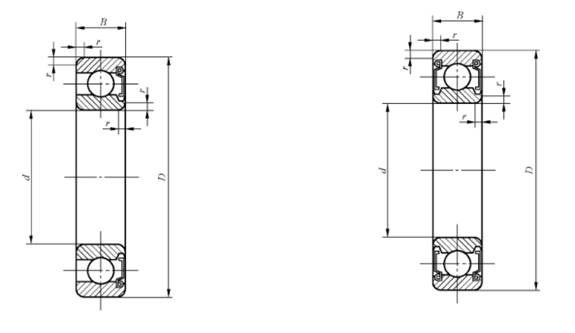

带防尘盖的深沟球轴承 (GB/T 276—2013)
一面带防尘盖的深沟轴承60000-Z型两面带防尘盖的深沟球轴承60000-2Z型符号含义及应用 Z—一面带防尘盖 2Z—两面带防尘盖用于单独润滑较困难、安置润滑油路和检查润滑不方便的情况。制造厂已填注定量、定牌号防锈、润滑两用锂基脂，安装时不需清洗和添加润滑剂。注：新（尺寸）标准GB/T 276－2013修改了图形的局部结构。本表按《全国滚动轴承产品样本》第2版未作修改。
基本尺寸 /mm			基本额定载荷 /kN		极限转速 /r·min^-1		重量 /kg	轴承代号		其他尺寸 /mm			安装尺寸 /mm			球径 /mm	球数
d	D	B	C_r	C_0r	脂	油	W ≈	60000-Z型	60000-2Z型	d₂ ≈	D₃ ≈	r min	d_a min	D_a max	r_a max	D_w	Z
45	58	7	6.4	5.6	9000	12000	0.030	61809-Z	61809-2Z	48.3	55.8	0.3	47.4	56	0.3	3.969	22
	68	12	14.1	10.9	8500	11000	0.123	61909-Z	61909-2Z	51.8	62.6	0.6	50	63	0.6	6.747	15
	75	10						16009-Z	16009-2Z			0.6
	75	16	21.0	14.8	8000	10000	0.230	6009-Z	6009-2Z	54.2	68.1	1	51	69	1	9	12
	85	19	31.5	20.5	7000	9000	0.420	6209-Z	6209-2Z	58.8	75.7	1.1	52	78	1	12	10
	100	25	52.8	31.8	6300	7500	0.830	6309-Z	6309-2Z	63.0	86.5	1.5	54	91	1.5	17.462	8
	120	29						6409-Z	6409-2Z			2

50	65	7	6.6	6.1	8500	10000	0.043	61810-Z	61810-2Z	54.3	61.8	0.3	52.4	62.6	0.3	3.969	24
	72	12	14.5	11.7	8000	9500	0.122	61910-Z	61910-2Z	56.3	67.1	0.6	55	68	0.6	6.747	16
	80	10						16010-Z	16010-2Z			0.6
	80	16	22.0	16.2	7000	9000	0.280	6010-Z	6010-2Z	59.2	73.1	1	56	74	1	9	13
	90	20	35.0	23.2	6700	8500	0.470	6210-Z	6210-2Z	62.4	80.1	1.1	57	83	1	12.7	10
	110	27	61.8	38.0	6000	7000	1.080	6310-Z	6310-2Z	69.1	94.4	2	60	100	2	19.05	8
	130	31						6410-Z	6410-2Z			2.1

55	72	9	9.1	8.4	8000	9500	0.070	61811-Z	61811-2Z	60.2	68.3	0.3	57.4	69.6	0.3	4.762	23
	80	13	15.9	13.2	7500	9000	0.170	61911-Z	61911-2Z	62.9	73.6	1	61	75	1	7.144	16
	90	11						16011-Z	16011-2Z			0.6
	90	18	30.2	21.8	7000	8500	0.380	6011-Z	6011-2Z	65.4	82.2	1.1	62	83	1	11	12
	100	21	43.2	29.2	6000	7500	0.580	6211-Z	6211-2Z	68.9	88.6	1.5	64	91	1.5	14.288	10
	120	29	71.5	44.8	5600	6700	1.370	6311-Z	6311-2Z	76.1	103.4	2	65	110	2	20.638	8
	140	33						6411-Z	6411-2Z			2.1

60	78	10	9.1	8.7	7000	8500	0.093	61812-Z	61812-2Z	66.2	74.6	0.3	62.4	75.6	0.3	4.762	24
	85	13	16.4	14.2	6700	8000	0.181	61912-Z	61912-2Z	67.9	78.6	1	66	80	1	7.144	17
	95	11						16012-Z	16012-2Z			0.6
	95	18	31.5	24.2	6300	7500	0.390	6012-Z	6012-2Z	71.4	88.2	1.1	67	89	1	11	13
	110	22	47.8	32.8	5600	7000	0.770	6212-Z	6212-2Z	76.0	96.5	1.5	69	101	1.5	15.081	10
	130	31	81.8	51.8	5000	6000	1.710	6312-Z	6312-2Z	81.7	111.1	2.1	72	118	2.1	22.225	8
	150	35						6412-Z	6412-2Z			2.1

65	85	10	11.9	11.5	6700	8000	0.130	61813-Z	61813-2Z	71.1	80.6	0.6	69	81	0.6	5.556	23
	90	13	17.4	16.0	6300	7500	0.196	61913-Z	61913-2Z	72.9	83.6	1	71	85	1	7.144	19
	100	18	32.0	24.8	6000	7000	0.420	6013-Z	6013-2Z	75.3	92.2	1.1	72	93	1	11.112	13
	120	23	57.2	40.0	5000	6300	0.980	6213-Z	6213-2Z	82.5	105.0	1.5	74	111	1.5	16.669	10
	140	33	93.8	60.5	4500	5300	2.090	6313-Z	6313-2Z	88.1	119.7	2.1	77	128	2.1	24	8
	160	37						6413-Z	6413-2Z			2.1

70	90	10	12.1	11.9	6300	7500	0.138	61814-Z	61814-2Z	76.1	85.6	0.6	74	86	0.6	5.556	24
	100	16	23.7	21.1	6000	7000	0.336	61914-Z	61914-2Z	79.3	92.6	1	76	95	1	8.731	17
	110	20	38.5	30.5	5600	6700	0.570	6014-Z	6014-2Z	82.0	100.5	1.1	77	103	1	12.303	13
	125	24	60.8	45.0	4800	6000	1.040	6214-Z	6214-2Z	89.0	111.8	1.5	79	116	1.5	16.669	11
	150	35	105	68.0	4300	5000	2.60	6314-Z	6314-2Z	94.8	128.0	2.1	82	138	2.1	25.4	8
	180	42						6414-Z	6414-2Z			3

75	95	10	12.5	12.8	6000	7000	0.147	61815-Z	61815-2Z	81.1	90.6	0.6	79	91	0.6	5.556	26
	105	16	24.3	22.5	5600	6700	0.355	61915-Z	61915-2Z	84.3	97.6	1	81	100	1	8.731	18
	115	20	40.2	33.2	5300	6300	0.640	6015-Z	6015-2Z	88.0	106.5	1.1	82	108	1	12.303	14
	130	25	66.0	49.5	4500	5600	1.180	6215-Z	6215-2Z	94.0	117.8	1.5	84	121	1.5	17.462	11
	160	37	113	76.8	4000	4800	3.050	6315-Z	6315-2Z	101.3	136.5	2.1	87	148	2.1	26.988	8
	190	45						6415-Z	6415-2Z			3

80	100	10	12.7	13.3	5600	6700	0.155	61816-Z	61816-2Z	86.1	95.6	0.6	84	96	0.6	5.556	27
	110	16	24.9	23.9	5300	6300	0.375	61916-Z	61916-2Z	89.3	102.6	1	86	105	1	8.731	19
	125	22	47.5	39.8	5000	6000	0.830	6016-Z	6016-2Z	95.2	115.6	1.1	87	118	1	13.494	14
	140	26	71.5	54.2	4300	5300	1.380	6216-Z	6216-2Z	100.0	124.8	2	90	130	2	18.256	11
	170	39	123	86.5	3800	4500	3.620	6316-Z	6316-2Z	107.9	144.9	2.1	92	158	2.1	28.576	8
	200	48						6416-Z	6416-2Z			3

85	110	13	19.2	19.8	5000	6300	0.245	61817-Z	61817-2Z	92.5	104.4	1	90	105	1	7.144	24
	120	18	31.9	29.7	4800	6000	0.507	61917-Z	61917-2Z	95.8	111.1	1.1	92	113.5	1	10.319	17
	130	22	50.8	42.8	4500	5600	0.860	6017-Z	6017-2Z	99.4	120.4	1.1	92	123	1	14	14
	150	28	83.2	63.8	4000	5000	1.750	6217-Z	6217-2Z	107.1	133.7	2	95	140	2	19.844	11
	180	41	132	96.5	3600	4300	4.270	6317-Z	6317-2Z	114.4	153.4	3	99	166	2.5	30.162	8
	210	52						6417-Z	6417-2Z			4

90	115	13	19.5	20.5	4800	6000	0.258	61818-Z	61818-2Z	97.5	109.4	1	95	110	1	7.144	25
	125	18	32.8	31.5	4500	5600	0.533	61918-Z	61918-2Z	100.8	116.1	1.1	97	118.5	1	10.319	18
	140	24	58.0	49.8	4300	5300	1.10	6018-Z	6018-2Z	107.2	129.6	1.5	99	131	1.5	15.081	14
	160	30	95.8	71.5	3800	4800	2.20	6218-Z	6218-2Z	111.7	141.1	2	100	150	2	22.225	10
	190	43						6318-Z	6318-2Z			3
	225	54						6418-Z	6418-2Z			4

95	120	13	19.8	21.3	4500	5600	0.27	61819-Z	61819-2Z	102.5	114.4	1.0	100	115	1	7.144	26
	130	18	33.7	33.3	4300	5300	0.558	61919-Z	61919-2Z	105.8	121.1	1.1	102	124	1	10.319	19
	145	24	57.8	50.0	4000	5000	1.14	6019-Z	6019-2Z	110.2	132.6	1.5	104	136	1.5	15.081	14
	170	32	110	82.8	3600	4500	2.62	6219-Z	6219-2Z	118.1	149.7	2.1	107	158	2.1	24	10
	200	45						6319-Z	6319-2Z			3
	240	55						6419-Z	6419-2Z			4

100	125	13	20.1	22.0	4300	5300	0.283	61820-Z	61820-2Z	107.5	119.4	1.0	105	120	1	7.144	27
	140	20	42.7	41.9	4000	5000	0.774	61920-Z	61920-2Z	112.3	130.1	1.1	107	133	1	11.906	18
	150	24	64.5	56.2	3800	4800	1.250	6020-Z	6020-2Z	114.6	138.2	1.5	109	141	1.5	16	14
	180	34	122	92.8	3400	4300	3.200	6220-Z	6220-2Z	124.8	158.0	2.1	112	168	2.1	25.4	10
	215	47						6320-Z	6320-2			3
	250	58						6420-Z	6420-2Z			4

105	130	13	20.3	22.7	4000	5000	0.295	61821-Z	61821-2Z	112.5	124.4	1.0	110	125	1	7.144	28
	145	20	43.9	44.3	3800	4800	0.808	61921-Z	61921-2Z	117.3	135.1	1.1	112	138	1	11.906	19
	160	26	71.8	63.2	3600	4500	1.52	6021-Z	6021-2Z	121.5	146.4	2	115	150	2	17	14
	190	36						6221-Z	6221-2Z			2.1
	225	49						6321-Z	6321-2Z			3

110	140	16	28.1	30.7	3800	5000	0.496	61822-Z	61822-2Z	119.3	133.0	1.0	115	135	1	8.731	25
	150	20	43.6	44.4	3600	4500	0.835	61922-Z	61922-2Z	122.3	140.1	1.1	117	143	1	11.906	19
	170	28	81.8	72.8	3400	4300	1.87	6022-Z	6022-2Z	129.1	155.7	2	120	160	2	18.256	14
	200	38						6222-Z	6222-2Z			2.1
	240	50						6322-Z	6322-2Z			3
	280	65						6422-Z	6422-2Z			4

120	150	16	28.9	32.9	3400	4300	0.536	61824-Z	61824-2Z	129.3	143.0	1.0	125	145	1	8.731	27
	165	22	55	56.9	3200	4000	1.131	61924-Z	61924-2Z	133.7	153.6	1.1	127	158	1	13.494	19
	180	28	87.5	79.2	3000	3800	2.00	6024-Z	6024-2Z	137.7	165.2	2	130	170	2	19	14
	215	40						6224-Z	6224-2Z			2.1
	260	55						6324-Z	6324-2Z			3

130	165	18	37.9	42.9	3200	4000	0.736	61826-Z	61826-2Z	140.8	156.5	1.1	137	158	1	10.319	25
	180	24	65.1	67.2	3000	3800	1.496	61926-Z	61926-2Z	145.2	167.1	1.5	139	171	1.5	15.081	18
	200	33						6026-Z	6026-2Z			2
	230	40						6226-Z	6226-2Z			3
	280	58						6326-Z	6326-2Z			4

140	175	18	38.2	44.3	3000	3800	0.784	61828-Z	61828-2Z	150.8	166.5	1.1	147	168	1	10.319	26
	210	33						6028-Z	6028-2Z			2
	250	42						6228-Z	6228-2Z			3

150	225	35						6030-Z	6030-2Z			2.1

160	240	38						6032-Z	6032-2Z			2.1
