交流激励型磁力轴承承载力与刚度公式

轴承

类型

径   向   轴   承

双  向  止  推  轴  承

串  联  调  谐

并  联  调  谐

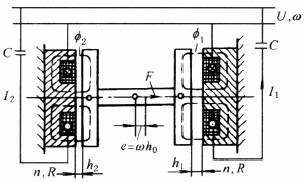

示

意

图

荐

用

参

数

气隙磁通密度  B_a＝(0.05～0.3)T

铁心磁通密度  B_e≤0.6B_sT

激磁频率  f ＞400Hz

h₀＝(0.25～0.5)×10^-3m

品质因数  Q₀＞10、Q≈1

B_s  为饱和磁通密度，T；轴承间隙  h₀＝(h₁+h₂)/2＝(0.25～0.5)×10^-3m

激磁频率f＝400～13000Hz

承

载

能

力

与

刚

度

功耗

2.83IU

1.41IU

备

注

K_m—— 磁极系数，不超过 8 级为1；　　　　　Q₀—— 品质因数，　　　　　　Q_L—— 考虑漏感时线圈品质因数；

Q_c—— 电容器品质因数；Q＝Q_L-Q_c；　m—— 磁极数；　ω—— 电源频率，Hz；　R—— 线圈直流电阻，Ω；　C—— 调谐电容，F；

Z—— 线圈匝数；　　U—— 电压有效值，V；　I—— 电流有效值，A；　A—— 轴承面积，m²；　ε—— 偏心率；

μ₀—— 真空磁导率，H/m，μ₀＝4π×10^-7H/m；　μ_r—— 相对磁导率；　α—— 极靴包角，rad；　D—— 轴承直径，m；B—— 轴承宽度，m
