磁力轴承的分类

名   称

简       图

特     点

按

控

制

方

式

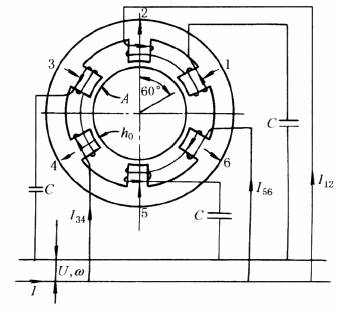

无

源

型

磁

力

轴

承

利用调整本身激磁参数的方法，实现轴承的稳定运转，故又称被动稳定型磁力轴承。结构简单，但刚度小，损耗较大

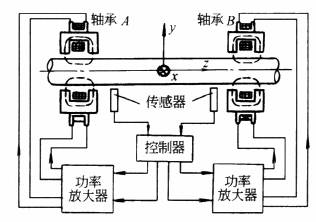

有

源

型

磁

力

轴

承

利用各种电的或机械的传感器、桥式网络电或磁参数的变化、光束或其他方法来敏感轴的位置的变化，进行伺服控制，以实现轴承的稳定运转，故又称主动控制型磁力轴承。与无源型比较，刚度大、响应速度快、功耗小，可实现5个自由度的控制，但需要外控回路

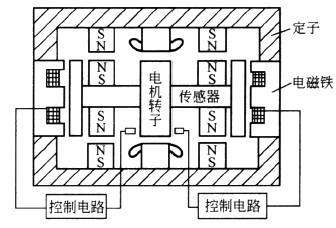

有

源

无

源

混

合

型

磁

力

轴

承

兼有有源型和无源型磁力轴承的特点

按磁能来分

永

磁

型

磁

力

轴

承

结构简单，无控制系统和调谐电路，功耗小。但刚度小，稳定性差，采用一般的永磁材料有退磁作用，配合不当还会出现反转。大型轴承装配困难

激

励

型

磁

力

轴

承

利用电磁铁原理，配有控制系统或调谐电路。结构多样，承载能力和刚度大，稳定性好，应用广泛。但体积大，功耗高

激

励

永

磁

混

合

型

磁

力

轴

承

兼有永磁型和激励型磁力轴承的特点，应用广泛

超

导

体

型

磁

力

轴

承

电磁铁激励线圈为超导体线圈(置于液氮中)，可使磁场强度提高十几倍甚至更高，承载能力极高

按结构型式

径

向

轴

承

提供径向承载力

止

推

轴

承

只能提供轴向承载力

组

合

轴

承

锥

型

轴

承

结构紧凑，可靠性高。能同时提供径向和轴向承载能力。但轴向和径向位移都相当大时会产生轴向和径向耦合干扰

T

型

轴

承

容易加工，可靠性高，轴向和径向耦合干扰比锥型轴承小。磁通垂直于叠片平面，所以工作频率受到限制

阶

梯

型

轴

承

结构紧凑，工艺性好，可以利用多种磁性材料组合，以适应使用要求

球

型

轴

承

可提供三向承载能力，多用于陀螺仪等仪表

边

缘

磁

场

型

轴

承

当轴径向偏移时，齿出现偏移，边缘磁通产生径向力使轴向复原位
