常用继电器控制电路

在气动顺序控制系统中，利用上述电器元件构成的控制电路是多种多样的。但不管系统多么复杂，其电路都是由一些基本的控制电路组成(见下表)

基本的控制电路

串

联

/

并

联

电

路

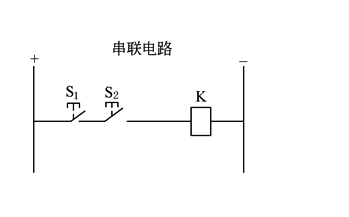

串联电路也就是逻辑“与”电路。例如一台设备为了防止误操作，保证生产安全，安装了两个启动按钮。只有操作者将两个启动按钮同时按下时，设备才能开始运行。上述功能可用串联电路来实现

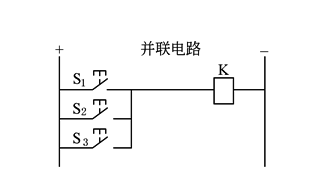

并联电路也称为逻辑“或”电路。例如一条自动化生产线上有多个操作者同时作业。为了确保安全，要求只要其中任何一个操作者按下停止开关，生产线即应停止运行。上述功能可由并联电路来实现

自

保

持

电

路

自保持电路也称为记忆电路。按钮S₁按一下即放开，是一个短信号。但当将继电器K的常开触点K和开关S₁并联后，即使松开按钮S₁，继电器K也将通过常开触点K继续保持得电状态，使继电器K获得记忆。图中的S₂是用来解除自保持的按钮，并且因为当S₁和S₂同时按下时，S₂先切断电路，S₁按下是无效的，因此，这种电路也称为停止优先自保持电路

在这种电路中，当S₁和S₂同时按下时，S₁使继电器K动作，S₂无效，这种电路也称为启动优先自保持电路

延

时

电

路

随着自动化设备的功能和工序越来越复杂，各工序之间需要按一定时间紧密配合，各工序时间要求可在一定范围内调节，这需要利用延时电路来实现。延时控制分为两种，即延时闭合和延时断开

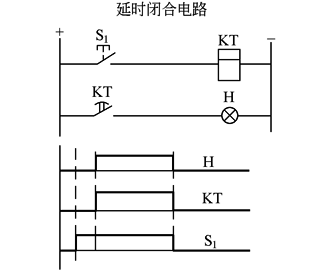

当按下启动开关S₁后，时间继电器KT开始计数，经过设定的时间后，时间继电器触点接通，电灯H亮。放开S₁，时间继电器触点KT立刻断开，电灯H熄灭

当按下启动按钮S₁时，时间继电器触点KT也同时接通，电灯H亮。当放开S₁时，时间继电器开始计数，到规定时间后，时间继电器触点KT才断开，电灯H熄灭

联

锁

电

路

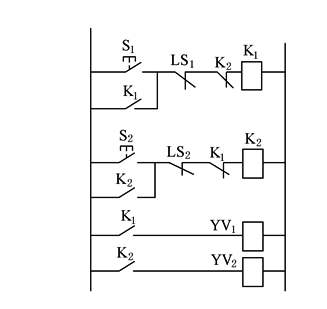

当设备中存在相互矛盾动作(如电机的正转与反转，气缸的伸出与缩回)时，为了防止同时输入相互矛盾的动作信号，使电路短路或线圈烧坏，控制电路应具有联锁的功能(即电机正转时不能使反转接触器动作，气缸伸出时不能使控制气缸缩回的电磁铁通电)。图中，将继电器K₁的常闭触点加到行3上，将继电器K₂的常闭触点加到行1上，这样就保证了继电器K₁被励磁时继电器K₂不会被励磁，反之，K₂被励磁时K₁不会被励磁
