计算选型
|

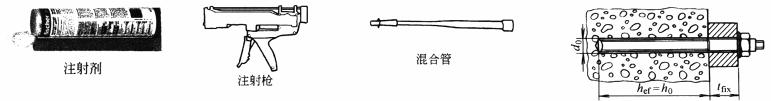

FISV 360S(FIHB 345)型高强树脂砂浆配用的螺杆规格、材料及安装尺寸 |
|||||||||||
|
适用范围：适用于≥C15的混凝土的螺杆和钢筋锚固，无膨胀安装，对间距和边距要求小，配用安装附件。可用于空心基材上的锚固，用于安装各种机器设备等。 |
|||||||||||
|
配用螺杆型号 |
材质 |
钻头 直径 d0 /mm |
锚固深度 (最小钻孔深度) hef(h0) /mm |
最大安 装扭矩 Tinst /N·m |
固定件最 大厚度 tfix /mm |
固定件中 钻孔直径 /mm |
基 础 要 求 |
||||
|
最小 间距 smin /mm |
最小 边距 cmin /mm |
最小基 材厚度 hmin /mm |
特征 间距 scr，N /mm |
特征 边距 ccr，N /mm |
|||||||
|
RGM8×110 |
电 镀 锌 钢 |
10 |
80 |
10 |
20 |
≤9 |
80 |
40 |
130 |
160 |
80 |
|
RGM10×130 |
12 |
90 |
20 |
30 |
≤12 |
90 |
50 |
140 |
180 |
90 |
|
|
RGM12×160 |
14 |
110 |
40 |
35 |
≤14 |
110 |
60 |
160 |
220 |
110 |
|
|
RGM16×190 |
18 |
125 |
80 |
45 |
≤18 |
125 |
65 |
175 |
250 |
125 |
|
|
RGM20×260 |
25 |
170 |
150 |
65 |
≤22 |
170 |
85 |
220 |
340 |
170 |
|
|
RGM24×300 |
28 |
210 |
200 |
65 |
≤26 |
210 |
105 |
260 |
420 |
210 |
|
|
RGM30×380 |
35 |
280 |
400 |
65 |
≤33 |
280 |
140 |
330 |
560 |
280 |
|
|
RGM8×110 A4 |
不 锈 钢 |
10 |
80 |
10 |
20 |
≤9 |
80 |
40 |
130 |
160 |
80 |
|
RGM10×130 A4 |
12 |
90 |
20 |
30 |
≤12 |
90 |
50 |
140 |
180 |
90 |
|
|
RGM12×160 A4 |
14 |
110 |
40 |
35 |
≤14 |
110 |
60 |
160 |
220 |
110 |
|
|
RGM16×190 A4 |
18 |
125 |
80 |
45 |
≤18 |
125 |
65 |
175 |
250 |
125 |
|
|
RGM20×260 A4 |
25 |
170 |
150 |
65 |
≤22 |
170 |
85 |
220 |
340 |
170 |
|
|
RGM24×300 A4 |
28 |
210 |
200 |
65 |
≤26 |
210 |
105 |
260 |
420 |
210 |
|
|
RGM30×380 A4 |
35 |
280 |
400 |
65 |
≤33 |
280 |
140 |
330 |
560 |
280 |
|
