先导压电比例换向阀

表直动式换向阀中图为先导压电比例换向阀工作原理图，先导的压电比例换向阀把压电晶片作为先导级，通过设定值与实际值比较，内置的电子调节系统给出修正值，使先导腔的压力完成膜片的精确移动位置。输出口2的压力与电信号成比例线性。其主要技术参数见表1，外形与安装尺寸见表2

表1　　　　　　　　　　　　　　　　　　　　先导压电比例换向阀技术参数

结构

三通比例压力调节阀，带PIEZO压电先导控制，有气动和电子反馈

空气流动方向

进气：1口到2口；出气：2口到3口

介质和环境温度

0~50℃

对电源故障的反应

2口把气压降至0bar

介质

过滤、干燥的压缩空气，润滑或未润滑

安装方式

法兰

过滤等级

30μm，建议5μm

气口尺寸

NW2.5(不带底板)；G¹/8(带底板)

材料

外壳：阳极氧化铝，塑料

内部零件：铝、黄铜、塑料

密封圈：NBR

安装位置

任意

质量

0.160kg(不带底板)；0.215kg(带底板)

进气压力范围

1.5~10bar

线性度

＜1%

出气压力范围

0~8bar

耗气量

≤0.6L/min

额定流量

200L/min

接口

3针M8或符合DIN43650-1C标准

最大流量

350L/min

电磁兼容性(EMC)

为了与规范相吻合，必须使用屏蔽的连接电缆

重复精度

＜0.5%

输出电压

0~1.25V(2口最高电压为6.25V)

迟滞

＜0.5%

最大输出电流

1mA

响应

＜0.5%

输出电阻

100Ω

电压控制型(型号：PRE-U)电子部分特性

额定电压

24V DC±10%

额定功耗

0.4W

最大余纹波

10%

耗电量

15mA

输入设定值

0~10V

输入设定值0~8bar时，临界值对应关系：0bar→0V，8bar→8V

输入设定值0~2bar时，临界值对应关系：0bar→0V，2bar→10V

输入设定值0~0.2bar时，临界值对应关系：0bar→0V，0.2bar→10V

输入电阻

61.5kΩ

电流控制型(型号：PRE-1)电子部分特性

供电

4mA

设定电流

4~20mA

进气口最大电压

12.5V

输入设定值0~8bar时，临界值对应关系：0bar→4mA，8bar→20mA

输入设定值0~2bar时，临界值对应关系：0bar→4mA，2bar→20mA

输入设定值0~0.2bar时，临界值对应关系：0bar→4mA，0.2bar→20mA

输入电阻

≤550Ω

切换时间

7ms

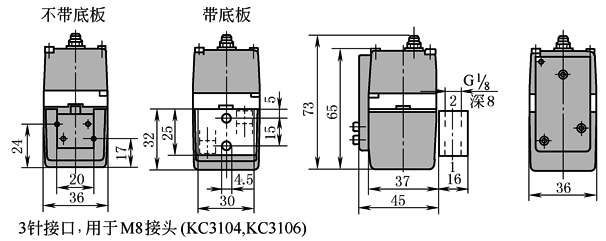

表2　　　　　　　　　　　　　　　　　　　　　　PRE压电比例换向阀外形与安装尺寸　　　　　　　　　　　　　　　　　　　　mm

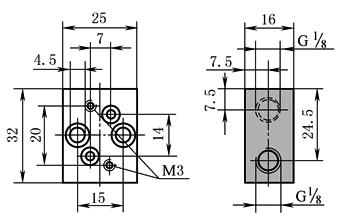

G¹/8

单

个

底

板

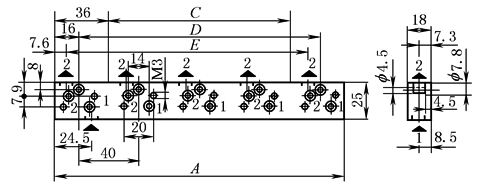

G¹/8

多

底

板

阀的数量

A

C

D

E

质量/kg

2

72

0

40

40

0.07

3

112

40

80

80

0.11

4

152

80

120

120

0.15

5

192

120

160

160

0.19

6

232

160

200

200

0.23

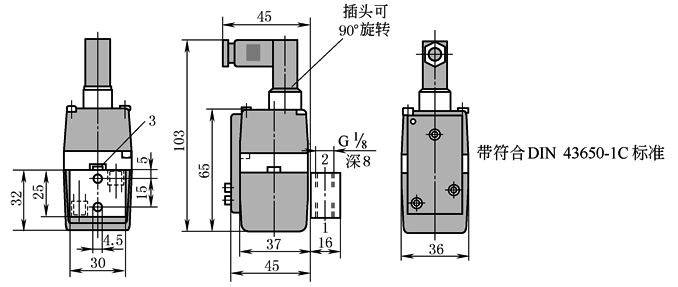

3

针

接

口

和

底

板

型

插

头

及

底

板
