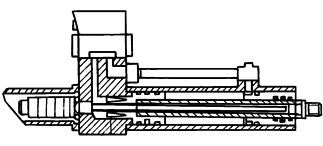

MOOG伺服液压缸

结

构

图

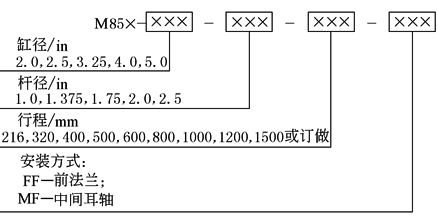

及

型

号

意

义

技

术

性

能

压力/MPa

最大21

工作温度/℃

-5~+65

工作介质

矿物油

缸径/In

2.0，2.5，3.25，4.0，5.0

杆径/In

1.0，1.375，1.75，2.0，2.5

行程/mm

216，320，400，500，600，800，1000，1200，1500或订做

安装方式

前端法兰/中间耳轴

线性度/%

＜0.05F.S.

分辨率/%

＜0.01F.S.

重复性/%

＜0.01F.S.

温漂/(mm/10K)

Probe：0.005F.S./℃

控制器：0.005F.S./℃

频率响应/Hz

约1000

输出信号

0~10V，0~20mA(或其他要求输出值)

电源电压/V

+15V(105/185mA)(冲击)，-15V(23mA)

零调整/%

±5F.S.
