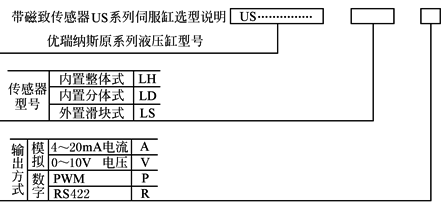

优瑞纳斯的US系列伺服液压缸

表1

型

号

意

义

结构型式与特点

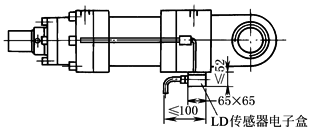

LD型传感器

适用于尾部耳环式液压缸，缸体外增加一个65mm×65mm×52mm的电子盒。传感器维修、更换不方便

LH型传感器

适用于缸底耳环以外任何型式的液压缸。将在缸尾部增加一个直径约为52mm，长约72mm的电子盒。传感器维修、安装、更换方便

LS型传感器

适用于所有安装结构的液压缸。传感器的安装、维修、更换方便。传感器的拉杆需带防转装置

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　传感器技术参数

类型

LH

LD

LS

输出型式

模拟输出或数字输出均可

测量数据

位置

输出型式

模拟输出

数字输出

测量范围

最小25mm，最长十几米；LS型模拟：25~2540mm；LS型数字：25~3650mm

分辨率

无限(取决于控制器D/A与电源波动)

一般为0.1mm(最高达0.005mm，需加配MK292界面卡)

非线性度

满量程的±0.02%或±0.05%(以较高者为准)

滞后

＜0.02mm

位置输出

0~10V

4~20mA

开始/停止脉冲(RS422标准)

PWM脉宽调制

供应电源

+24(1±10%)VDC

耗电量

120mA

100mA；LS型模拟/数字均为100mA

工作温度

电子头：-40~70℃(LH)；-40~80℃(LD)

敏感元件：-40~105℃

温度系数

＜15×10^-6/℃

可调范围

5%可调零点及满量程

更新时间

一般≤3ms

最快每秒10000次(按量程而变化)

最慢＝［量程(in)+3］×9.1μs

工作压力

静态：34.5MPa(5000psi)；峰值：69MPa(10000psi)；LS型无此项

外壳

耐压不锈钢；LS型为铝合金外壳，防尘、防污、防洒水，符合美国IP67标准

输送电缆

带屏蔽七芯2m长电缆

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　磁致传感器接线

输出型式

LH、LD、LS型传感器模拟输出

LH、LD、LS型传感器数字输出

红或棕色

+24VDC电源输入

24V DC电源输入

白色

0VDC电源输入

0V DC电源输入

灰或橙色

4~20mA或0~10V信号输出

PWM输出(-)，RS422停止(-)

粉或蓝色

4~20mA或0~10V信号回路

PWM输出(+)，RS422停止(+)

黄色

PWM询问脉冲(+)，RS422开始(+)

绿色

PWM询问脉冲(-)，RS422开始(-)

金属屏蔽网接地防止信号受干扰

金属屏蔽网接地防止信号受干扰
