计算选型
|

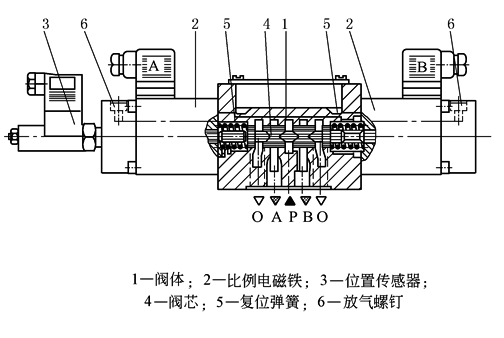

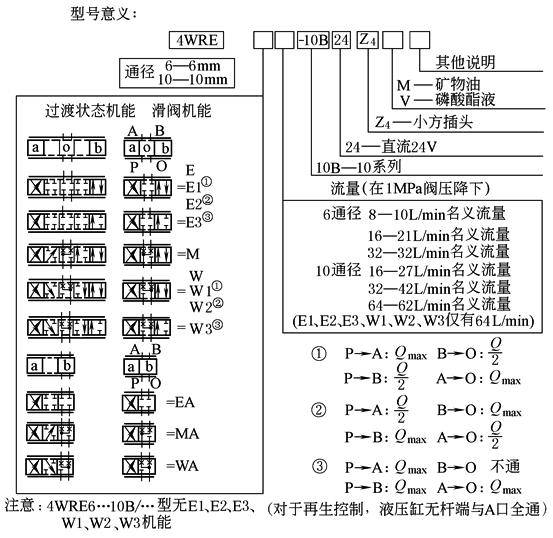

4WRE型电磁比例换向阀 |
|||||
|
技 术 性 能 |
通径/mm |
6 |
10 |
|
|
|
工作压力 /MPa |
A、B、P口 |
32 |
32 |
||
|
O口 |
16 |
＜16 |
|||
|
最大流量/L·min-1 |
65 |
260 |
|||
|
过滤要求/μm |
≤20 |
||||
|
重复精度/％ |
＜1 |
＜1 |
|||
|
滞环/％ |
＜1 |
＜1 |
|||
|
响应灵敏度/％ |
≤0.5 |
≤0.5 |
|||
|
-3dB下的频率响应/Hz |
6 |
4 |
|||
|
介质 |
矿物油、磷酸酯液 |
||||
|
介质温度/℃ |
-20~70 |
||||
|
介质黏度/m2·s-1 |
(2.8~380)×10-6 |
||||
|
质量/kg |
二位阀 |
1.91 |
5.65 |
||
|
三位阀 |
2.66 |
7.65 |
|||
|
电源 |
直流，24V(或12V) |
||||
|
电磁铁最大电流/A |
1.5 |
||||
|
线圈电阻 /Ω |
(在20℃)冷值 |
5.4 |
10 |
||
|
最大热态值 |
8.1 |
15 |
|||
|
最高环境温度/℃ |
50 |
||||
|
线圈温度/℃ |
150 |
||||
|
绝缘要求 |
IP65 |
||||
|
配套放大器 |
有两个斜 坡时间 |
VT-5001S20 VT-5002S20 |
|||
|
(二位四通阀用) |
|||||
|
有一个斜 坡时间 |
VT-5005S10 VT-5005S10 |
||||
|
(三位四通阀用) |
|||||
|
位移传感器 |
|
||||
|
电气测量系统 |
差动变压器 |
||||
|
工作行程/mm |
±4.5直线 |
||||
|
线性度/％ |
1 |
||||
|
线圈电阻 /Ω |
56 |
|
|||
|
112 |
|
||||
|
112 |
|
||||
|
电感/mH |
6~8 |
||||
|
频率/kHz |
2.5 |
||||
|
生产厂 |
北京华德液压集 团液压阀分公司 |
||||
