伺服比例阀产品特性和典型结构示例

型式

直动式

先导式

三通插装式

通径/mm

NG6

NG10

10、16、25、32

25、32、50

最高工作压力p_max/MPa

31.5

31.5

35

31.5

单阀口压降Δp/MPa

3.5

3.5

0.5

0.5

名义流量q_V/L·min^-1

4，12，24，40

50，100

50，75，120/200，370，1000

60/150，300，600

频响(±5%额定值)/Hz

120

60

70，60，50，30

80，70，45

响应时间(信号变化0~100%)/ms

＜10

＜25

p_X＝10MPa时，25、28、45、130；p_X＝1MPa时，85、95、150、500(p_X为控制压力)

p_X＝10MPa时，33、28、60

滞环/%

0.2

0.2

＜0.1

0.1

压力增益/%

≈2

≈2

＜1.5

1

线圈电流/A

2.7

3.7

2.7

温漂(ΔT＝72°F)/%

＜1

＜1

＜1

＜1

型式、典型结构及基本特点

直

动

式

符号

1线性

2非线性60%

3非线性40%

4非线性60%+2∶1(A∶B)

(a)

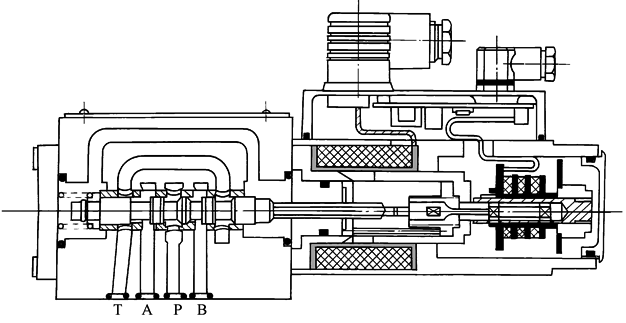

(1)可单独作为控制器件(阀)，也可作为所有先导式伺服比例阀的先导级；(2)阀体配置钢质阀套，确保耐磨和精确的零遮盖；(3)配用位置调节型比例电磁铁，可以无级地在所有中间点达到很小的滞环；(4)电磁铁失电时，阀处于附加的第4位，即安全位；(5)特性曲线参见表伺服比例阀中图2

符号

1线性

2非线性40%

3非线性40%+2∶1(A∶B)

(b)

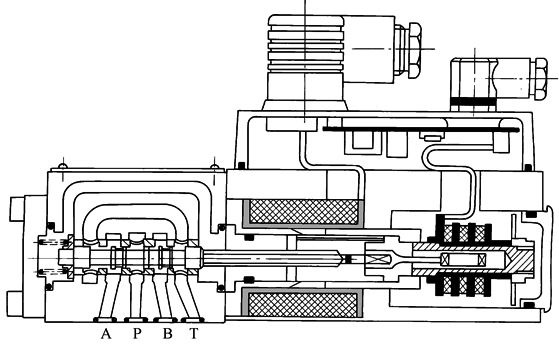

(1)除了不作多级阀的先导级外，基本与6通径相同；(2)频率响应相差较大

先

导

式

符号

1标准

2非线性40%

3流量增益变化40%+2∶1(A∶B)

(c)

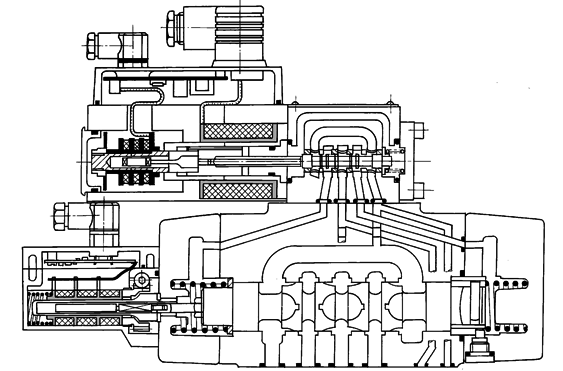

(1)基本结构与一般比例阀相似，先导级用本表6通径伺服比例阀；(2)主级位移用另一个位移传感器检测，主级与先导级两个闭环回路叠加；(3)与比例阀具有正遮盖不同，主级中位时为零遮盖，并用耐磨的控制阀口(壳体用球墨铸铁)来保证

插

装

式

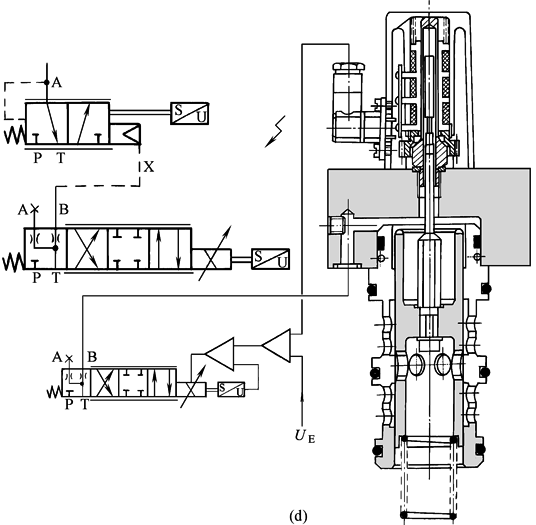

(1)先导级用外置的6通径伺服比例阀；(2)主阀为三通插装式结构，两个位置闭环回路叠加；(3)安装于朝着负载运动方向上的力和位置调节闭环上
