油箱(引进力士乐技术产品)型号意义

油箱(引进力士乐技术产品)

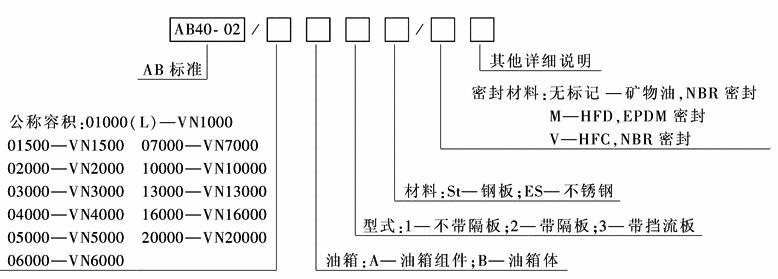

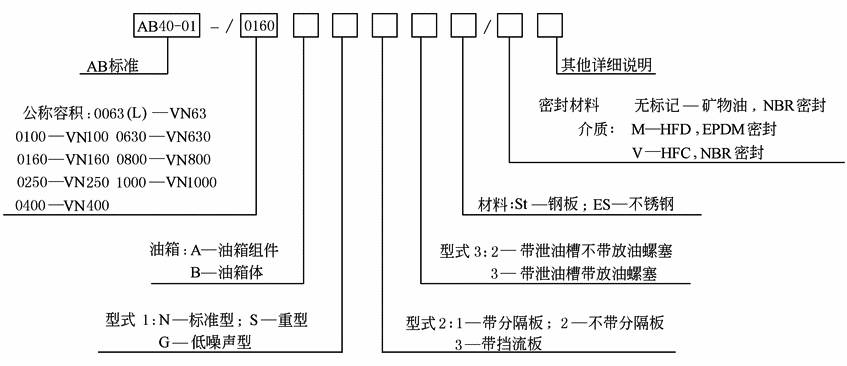

型号意义：

注：AB40-33为不带支撑脚的矩形油箱，AB40-30为带管支撑脚的矩形油箱；其型号标记意义除AB标准处必须分别代之AB40-33或AB40-30外，其他均相同

油箱的规格参数见表1~表4

带支撑脚的矩形油箱

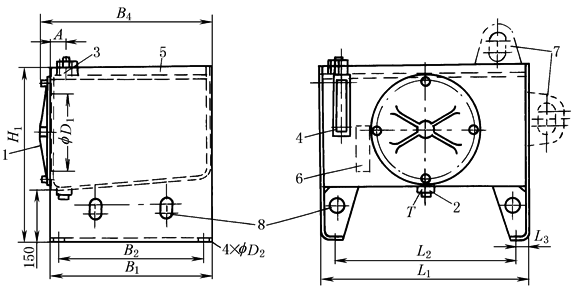

1—清洗用盖；2—放油螺塞；3—注油/滤清器(RE31020)；4—液面指示器；5—盛油槽；

6—用于规格1000的第二个液面指示器；7—运输用吊环，根据需要；8—起吊用孔(标准型)

不带支撑脚的矩形油箱外形尺寸

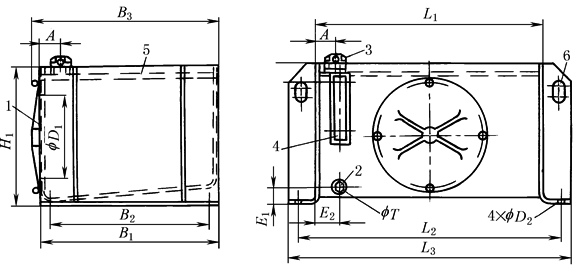

1—清洗用盖；2—放油螺塞；3—注油/滤清器；4—液面指示器(规格60~800)；5—盛油槽；6—支撑用孔(标准型)
表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
规格	质量/kg		工作容量 /L	工作容积 /L	A	B₁±1	B₂±2	B₃		D₂	E₁	E₂	H₁	L₁±1	L₂±1	L₃±1	T
规格	标准型	重型	工作容量 /L	工作容积 /L	A	B₁±1	B₂±2	B₃		D₂	E₁	E₂	H₁	L₁±1	L₂±1	L₃±1	T
60	55	90	75	20	50	463	415	495	220	14	60	60	360	600	690	740	1″BSP
120	75	135	141	28	75	510	460	540	350	14	60	60	460	760	850	900	1″BSP
250	135	220	265	46	75	620	570	650	350	14	60	60	530	1010	1102	1150	1″BSP
350	165	275	388	57	90	764	650	800	465	14	60	60	610	1014	1104	1154	1″BSP
500	265	385	578	84	90	766	650	805	465	14	60	60	610	1516	1606	1656	1½″BSP
800	370	615	889	127	90	866	750	900	465	14	150	150	610	2000	2090	2140	1½″BSP
1000	430	—	1166	—	90	760	650	920	500	23	150	150	815	2200	2290	2340	1½″BSP
1500	510	—	1676	—	90	860	750	920	500	23	150	150	1000	2200	2290	2340	1½″BSP
2000	590	—	2086	—	90	860	750	920	500	23	150	150	1250	2200	2290	2340	1½″BSP

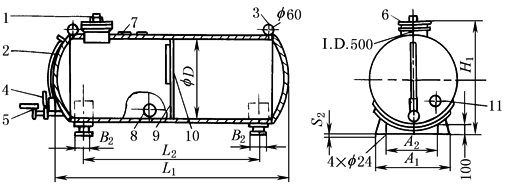

型号意义：筒形油箱 1—注油/通气滤器3″；2—液面指示器；3—运输用吊环；4—龙头；5—放油龙头2″；6—清洗用盖任选； 7—泄油口1″；8—温度计连接口1/2″；9—清洗用孔；10—挡板，任选；11—测试点1/2″
表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
规格	质量/kg	A₁	A₂	B₂	D	H₁	L₁	L₂	S₂	DIN 6608	DIN 6616
1000	165	750	600	150	1000	1220	1510	765	8～10	×
1500	218	750	600		1000	1220	2050	1400
2000	260	950	800		1250	1470	1830	1100
3000	355						2740	1920		×
4000	587						3490	2740
4000	628	1200	1050	300	1600	1820	2230	1280	10～12
5000	740						2820	1770			×
6000	846						3250	2250
7000	930						3740	2770			×
10000	1250						5350	4290			×
13000	1560	1150	1000	475			6960	5625
16000	2060	1750	1600	550	2000	2220	5550	4210
20000	2420	1750	1600	550	2000	2220	6960	5395
