计算选型
|
其他用途蓄能器总容积V0的计算 m3 |
|||
|
用 途 |
计 算 公 式 |
说 明 |
|
|
补偿泄漏 |
|
p0 —— 蓄能器充气压力，MPa p1 —— 蓄能器最低工作压力，MPa p2 —— 蓄能器最高工作压力，MPa VW —— 蓄能器有效工作容积，m3 Va —— 封闭油路中油液的总容积，m3 n —— 指数，对氮气或空气n＝1.4 ζ1i —— 系统各元件的泄漏系数，m3 μ —— 油的动力粘度，Pa·s α —— 管材线膨胀系数，K-1 t1 —— 系统的初始温度，K β —— 液体的体膨胀系数，K-1 T —— 一定时间内机组不动的时间间隔，s t2 —— 系统的最高温度，K δp —— 压力脉动系数，
pm —— 蓄能器设置点的平均绝对压力，Pa
qd —— 泵的单缸排量，m3 Kb —— 系数，不同型号的泵其系数不同 ρ —— 工作介质的密度，kg/m3 |
|
|
作热膨胀补偿 |
绝热过程
|
||
|
作液体补充装置 |
绝热过程
|
||
|
等温过程
|
|||
|
用于消除脉动降低噪声 |
或V0①＝ 对柱塞泵
|
||
|
用于吸收液压冲击 |
V0①＝ 经验公式 V0②＝
|
Q —— 阀关闭前管内流量，L/min L —— 产生冲击波的管长，m A —— 管道通流截面，cm2 t —— 阀由全开到全关时间，s |
|
|
① 公式中的压力均为绝对压力，Pa。 ② 式中的V0为正值时，才有安装蓄能器的必要。 注：消除柱塞泵脉动公式中的系数Kb值(p1＝p0)： |
|||
|
泵只有一个腔且为单作用 0.6 泵只有一个腔：每转吸压油两次 0.25 泵有两个腔，每转吸压油一次 0.25 |
；泵有两个腔，每转吸压油两次 0.15 ；泵有三个腔，每转吸压油一次 0.13 ；泵有三个腔，每转吸压油两次 0.06 |
||
|
作消除冲击用的蓄能器总容积V0，也可以用下图很快求出 例 在一液压系统中，将阀门瞬间关闭，阀门关闭前的工作压力p1＝27MPa，管内流量Q＝250L/min，产生冲击波的管段长度L＝40m，阀门关闭时产生液压冲击，其冲击压力p2＝30MPa，用图解法求蓄能器所需的总容积V0。 解 冲击前、后的压力比
由下图的横坐标流量Q＝250L/min作垂线与L＝40m的曲线交于一点，由该点作水平线向右与λp＝0.9的曲线相交，过此交点作垂直线向上与图的上缘相交，即得V0＝6.3L。

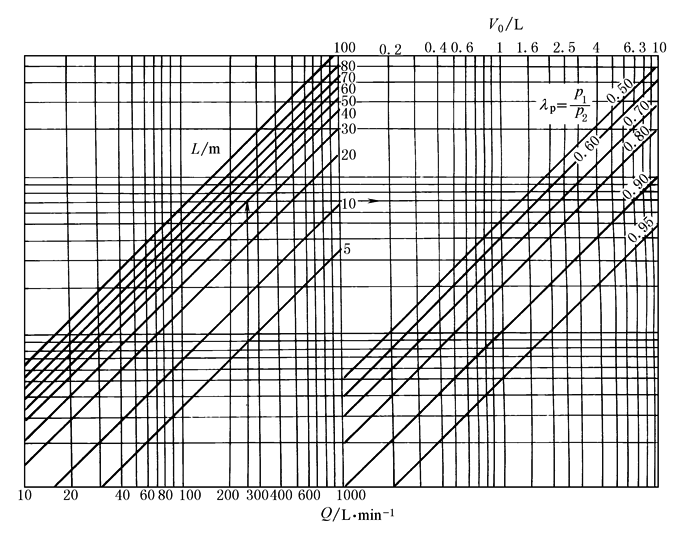

作消除冲击用的蓄能器总容积V0计算图(t＝0) |
