控制机构、能量控制和调节元件符号绘制规则

符号种类

符号绘制规则

示     例

单

一

控

制

机

构

符

号

阀的控制机构符号可以绘制在长方形端部的任意位置上

表示可调节元件的可调节箭头可以延长或转折，与控制机构符号相连

双向控制的控制机构符号，原则上只需绘制一个，如图a

在双作用电磁铁控制符号中，当必须表示电信号和阀位置关系时，不采用双作用电磁铁符号(图b)，而采用两个单作用电磁铁符号(图c)

复

合

控

制

机

构

符

号

单一控制方向的控制符号绘制在被控制符号要素的邻接处

三位或三位以上阀的中间位置控制符号绘制在该长方形内边框线向上或向下的延长线上，如图示

在不被错解时，三位阀的中间位置的控制符号也可以绘制在长方形的端线上，如图示

压力对中时，可以将功能要素的正三角形绘制在长方形端线上，如图示

先导控制(间接压力控制)元件中的内部控制管路和内部泄油管路，在简化符号中通常可省略，如图示

先导控制(间接压力控制)元件中的单一外部控制管路和外部泄油管路仅绘制在简化符号的一端；任何附加的控制管路和泄油管路绘制在另一端；元件符号，必须绘制出所有的外部连接口，如图示

选择控制的控制符号并列绘制，必要时，也可绘制在相应长方形边框线的延长线上，如图示

顺序控制的控制符号按顺序依次排列，如图示

能

量

控

制

和

调

节

元

件

符

号

能量控制和调节元件符号由一个长方形(包括正方形，下同)或相互邻接的几个长方形构成

流动通路、连接点、单向及节流等功能符号，除另有规定者外，均绘制在相应的主符号中

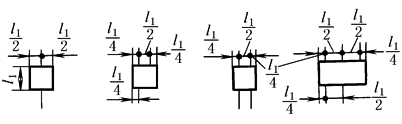

外部连接口，如图所示，以一定间隔与长方形相交，两通阀的外部连接口绘制在长方形中间

如图所示，泄油管路符号绘制在长方形的顶角处

注：旋转型能量转换元件的泄油管路符号绘制在与主管路符号成45°的方向，和主符号相交

过渡位置的绘制，如图所示，把相邻动作位置的长方形拉开，其间上下边框用虚线

具有数个不同动作位置及节流程度连续变化的中间位置的阀，如右图所示，在长方形上下外侧画上平行线来表示

为便于绘制，具有两个不同动作位置的阀，可用下表的一般符合表示。其间，表示流动方向的箭头应绘制在符号中

名  称

详细符号

简化符号

名  称

详细符号

简化符号

名  称

详细符号

简化符号

二通阀

(常闭可变节流)

二通阀

(常开可变节流)

三通阀

(常开可变节流)
