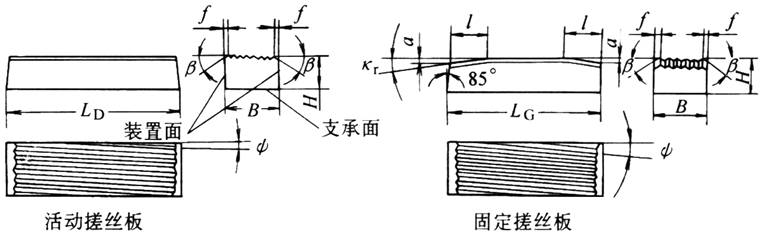

粗牙普通螺纹用搓丝板      (mm)

被加工螺纹

公称直径d

螺距P

l

α

ψ

κ_r

f

β

1

0.25

6.1

0.16

5°44¢

1°30¢

0.11

25°

1.1

0.15

5°05¢

1.2

4°35¢

1.4

0.30

7.3

0.19

4°43¢

0.50

1.6

0.35

8.4

0.22

4°49¢

1.8

4°11¢

2

0.40

9.9

0.26

4°19¢

0.60

2.2

0.45

11.0

0.29

4°25¢

0.70

2.5

3°48¢

3

0.50

12.2

0.32

3°29¢

0.80

3.5

0.60

16.0

0.42

3°35¢

0.9

4

0.70

18.7

0.49

3°40¢

1.0

4.5

0.75

20.2

0.53

3°28¢

5

0.80

21.4

0.56

3°18¢

1.2

6

1.00

26.7

0.70

3°27¢

1.5

8

1.25

33.6

0.88

3°12¢

2.00

10

1.50

40.1

1.05

3°04¢

2.50

12

1.75

47.0

1.23

2°58¢

2.70

14

2.00

53.5

1.40

2°54¢

3.00

16

2°30¢

18

2.50

76.4

2.00

2°48¢

4.00

20

2°30¢

22

2°15¢

24

3.00

91.7

2.40

2°30¢

4.50
