整体硬质合金直柄立铣刀 （摘自GB/T 16770

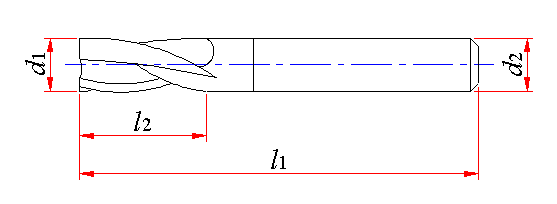

整体硬质合金直柄立铣刀  (摘自GB/T 16770.1—1997)  (mm)

直径

d1

h10

柄部直径d2

刃长

l2

总长l1

1.0

3

3

38

4

43

1.5

3

4

38

4

43

2.0

3

7

38

4

43

2.5

3

8

38

4

43

3.0

3

8

38

6

57

3.5

4

10

43

6

57

4.0

4

11

43

6

57

5.0

5

13

47

6

57

6.0

6

13

57

7.0

8

16

63

8.0

19

63

9.0

10

19

72

10.0

10

22

72

12.0

12

22

76

26

83

14.0

14

26

83

16.0

16

32

89

18.0

18

32

92

20.0

20

38

101

注：1.2齿立铣刀中心刃切削(键槽铣刀)。3齿或多齿立铣刀可以中心刃切削。

2.表内尺寸可按GB/T 6131.2做成削平直柄立铣刀。
