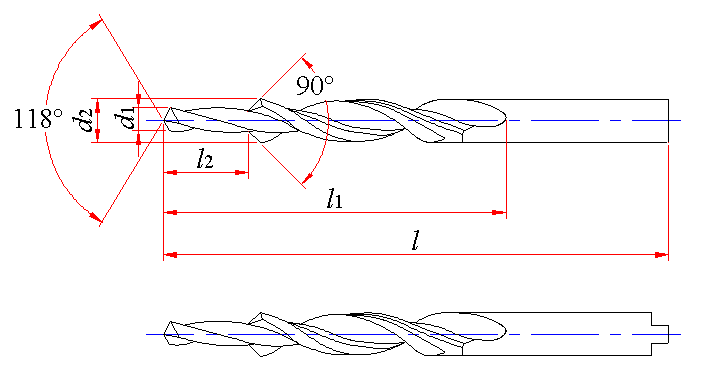

攻螺纹前钻孔用直柄阶梯麻花钻 （摘自GB/T 6138

攻螺纹前钻孔用直柄阶梯麻花钻 (摘自GB/T6138.1—1997)  (mm)





d1

h9

2.5

3.3

4.2

5.0

6.8

8.5

10.2

12.0

2.65

3.50

4.50

5.20

7.00

8.80

10.50

12.50

d2

h8

3.4

4.5

5.5

6.6

9.0

11.0

14.0

16.0

3.4

4.5

5.5

6.6

9.0

11.0

14.0

16.0

l

70

80

93

101

125

142

160

178

70

80

93

101

125

142

160

178

l1

39

47

57

63

81

94

108

120

39

47

57

63

81

94

108

120

l2

js16

8.8

11.4

13.6

16.5

21.0

25.5

30.0

34.5

8.8

11.4

13.6

16.5

21.0

25.5

30.0

34.5

适用的

螺纹孔

M3

M4

M5

M6

M8

M10

M12

M14

M3×0.35

M4×0.5

M5×0.5

M6×0.75

M8×1

M10×1.25

M12×1.5

M14×1.5
