标准容器支座

标准容器支座
容器支座已有标准，包括鞍式、腿式、支承式和耳式图1为腿式支座的布置型式，有角钢支柱(A型)和钢管支柱(B型)；带垫板和不带垫板等四种图2为上述立式容器的A型腿式支座。表1为其系列系数，可供参考

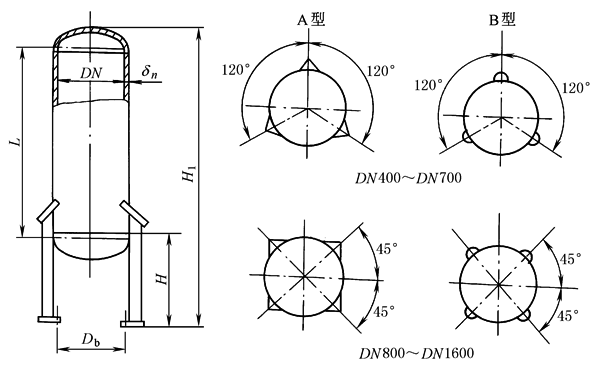

图1 腿式支座布置型式
表1　　　　　　　　　　　　　　　　　　　　　A、AN型腿式支座系列参数(AN为无垫板)
支座号		每根支腿允许载荷 (在H高时)/kN					适用公称直径 DN/mm					支腿数量			容器最大总高度 /mm						支承最大高度 /mm				角钢规格 /mm
1		8					500					3			3400						800				63×63×8
2		13					700					3			4450						800				80×80×10
3		14					900					4			5000						1000				90×90×10
4		19					1100					4			5000						1000				100×100×12
5		24					1300					4			5000						1100				110×110×12
6		28					1400					4			5000						1100				125×125×12
7		35					1600					4			5000						1200				140×140×12

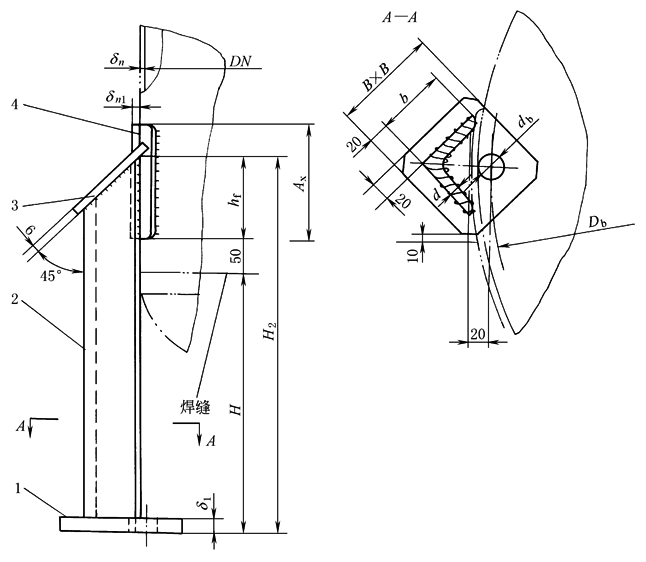

取垫板厚度δ_n1等于圆筒厚度δ_n 图2 A型腿式支座 1—底板；2—支柱；3—盖板；4—垫板

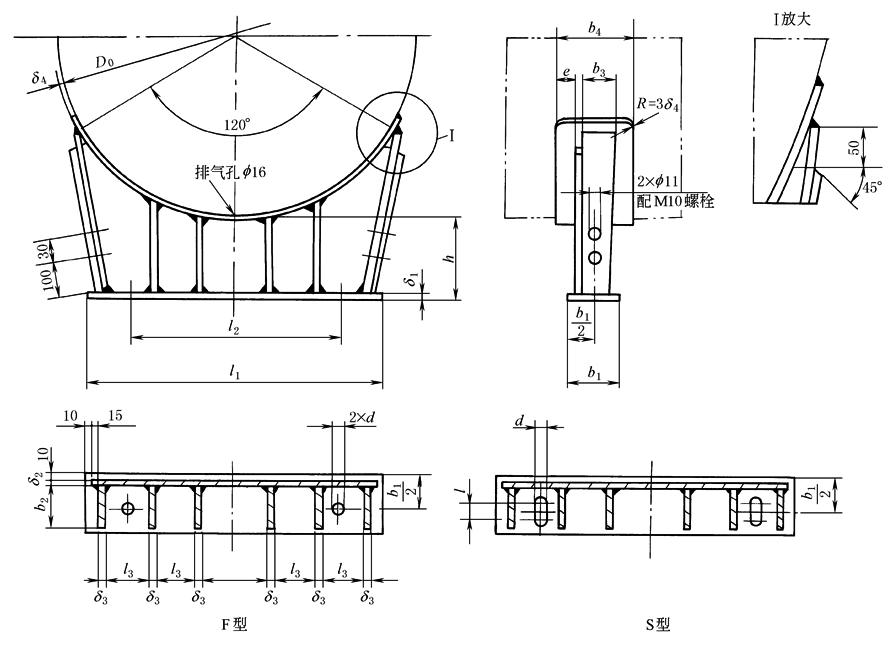

图3为卧式容器的鞍式支座之一，用于公称直径DN2100~DN4000的容器。其结构尺寸见表2 图3 DN2100~DN4000、120°包角重型带垫板鞍式支座结构
表2　　　　　　　　　　　　　　　　　　　DN2100~DN4000、120°包角重型带垫板鞍式支座结构尺寸　　　　　　　　　　　　　　　mm
公称直径 DN	允许载荷 Q/kN		鞍座高度 h	底板				腹板	筋板					垫板					螺栓连接尺寸					鞍座重量 /kg		每增加100mm 高度所增加的重量/kg
				l₁	b₁	δ₁		δ₂	l₃	b₂	b₃		δ₃	弧长		b₄	δ₄	e	间距 l₂	螺孔 d		螺纹 M	孔长 l
2100	1217		250	1500	240	16		14	230	208	288		12	2450		400	12	50	1300	24		M20	40	274		30
2200	1232			1580					243					2570					1380					287		31
2300	1829			1660	240	16		16	256	208	288		14	2680		400	12	50	1460	24		M20	40	324		37
2400	1845			1720					266					2800					1520					336		38
3000	2803			2180	360	20		20	341	316	406		16	3490		550	14	65	1940	28		M24	60	636		65
3200	2853			2340					368					3720					2100					682		67
3400	2979			2480	380	22		22	391	335	425			3950		600		80	2200	28		M24	60	795		75
3600	3024			2640					418					4180					2360					847		78
3800	4128			2780	380	25		25	440	335	425		18	4410		600		80	2500	28		M24	60	977		90
4000	4186			2940					467					4640					2660					1036		94
