弹性连接干摩擦阻尼减振隔振器动力参数设计

项目

计算公式

说明

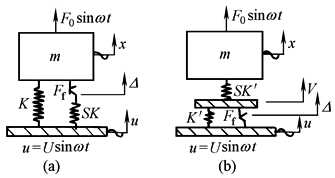

力学模型

系统频率比参看表减振隔振器系统主要参数

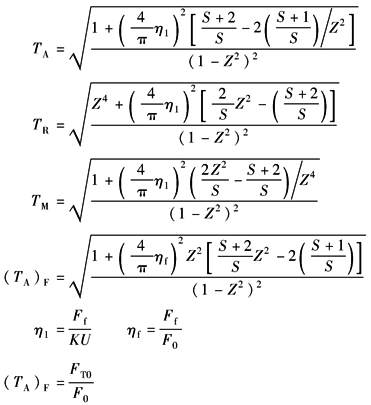

传递系数

(1)无阻尼(η₁＝0)和无穷阻尼(η₁＝∞)的情况下，只有弹簧起作用

(2)低阻尼(小于最佳阻尼)时，阻尼器松动频率也比较低，当松动频率低于固有角

频率时，即，共振T_A为无穷大

(3)松动和锁住频率比

取“+”时为松动频率，取“-”时为锁住频率，当根号内出现负值时，松动后不再锁住

(4)高频时，加速度传递系数与频率平方成反比，所以，高频加速度传递系数相对较小

最佳频率比

也可查阅表最佳参数选择中图1

最佳传递系数

也可查阅表最佳参数选择中图2

最佳阻尼参数

可通过计算或查下图确定η_OP和F_f，再依据F_f选择μ和N

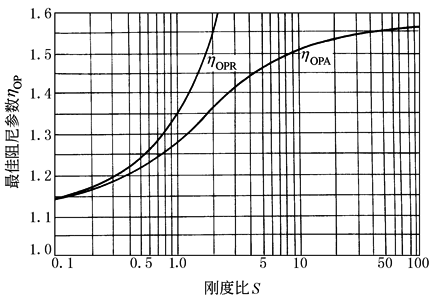

最佳阻尼参数η_OP与刚度比的关系
