最佳参数选择

最佳参数

对应绝对传递系数T_A

对应相对传递系数T_R

说明

最佳频率比

也可查阅图1

最佳传递系数

也可查阅图2

最佳阻尼比

也可查阅图3

注：1．本表按被动隔振给出各最佳参数，对主动隔振同样适用。

2．本表也适用于非线性系统，本表选择的参数均为等效线性参数。

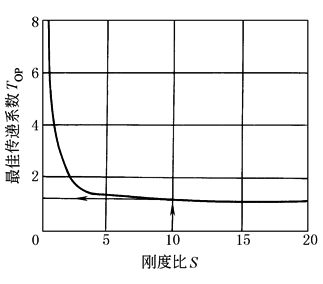

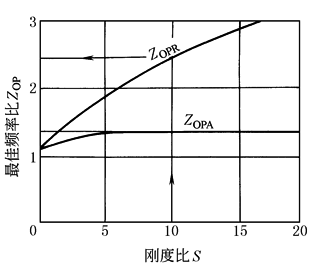

图1　Z_OP与S的关系　　　　　　　　　　　　　　　　图2　T_OP与S的关系

弹性连接线性阻尼减振隔振器的最佳参数均由刚度比S决定。例如：S＝10时，由图1查得Z_OPA＝1.35，Z_OPR＝2.45；由图2查得T_OP＝1.2；由图3查得ζ_OPA＝1.1，ζ_OPR＝0.62

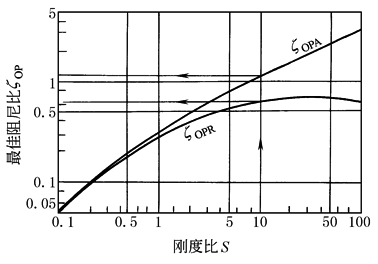

图3  ζ_OP与S的关系
