UEG系列并列式电动液压缸外形连接尺寸/mm

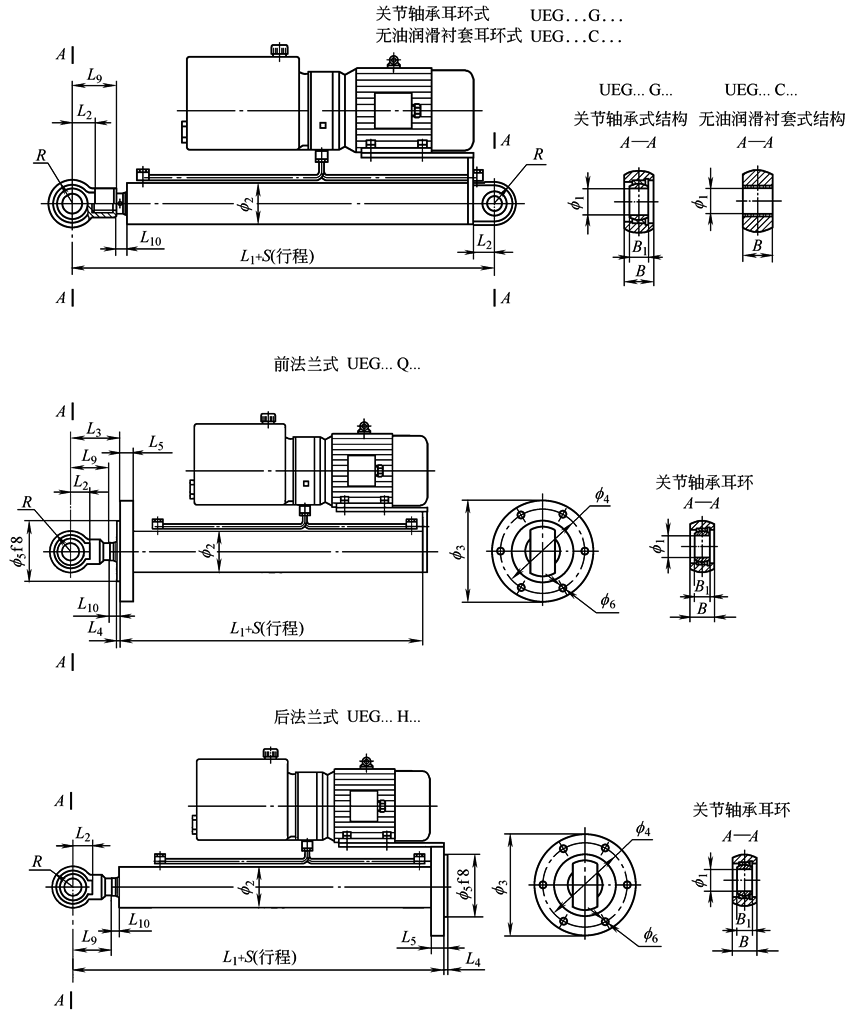

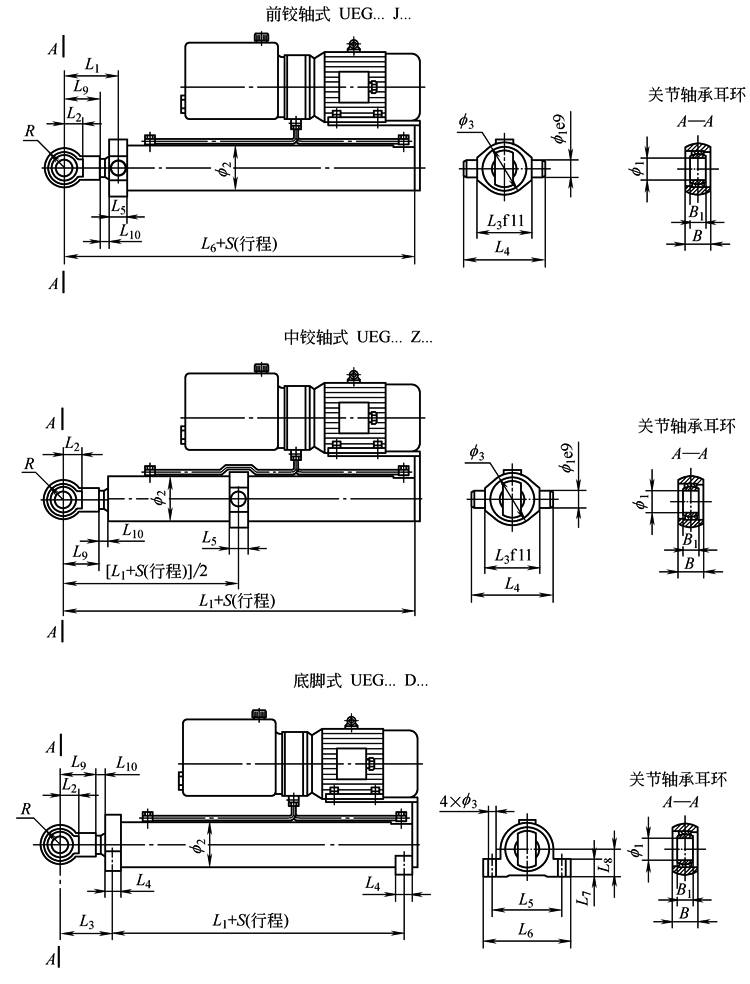

UEG系列并列式电动液压缸外形连接尺寸
mm
G 、 C 型	缸径	40			50			63			80			90			100			110			125			140			150			160			180			200			220			250
	杆径	20	22	28	25	28	36	32	36	45	40	45	56	45	50	63	50	56	70	56	63	80	63	70	90	70	80	100	75	85	105	80	90	110	90	100	125	100	110	140	110	125	160	125	140	180
	L₁	250			265			310			365			370			430			440			455			500			507			515			590			630			690			730
	L₂	30			40			40			55			55			70			70			70			80			80			80			90			100			110			120
	L₉	50			60			65			105			110			130			135			140			155			157			160			180			200			225			245
	L₁₀	16			18			20			20			20			20			20			20			20			20			20			25			25			25			25
	f ₁
	f ₂	58			70			83			108			114			127			140			152			168			180			194			219			245			272			299
	R	25			35			35			45			45			60			60			60			70			70			70			80			90			100			110
	B
	B₁	16			22			22			28			28			35			35			35			44			44			44			49			55			60			70
	S≤	2000									3000									4000															5000
Q 型	L₁	162			165			195			212			212			247			252			262			287			292			292			333			343			383			393
	L₂	30			40			40			55			55			70			70			70			80			80			80			90			100			110			120
	L₃	71			83			90			130			135			155			160			165			180			182			190			215			235			260			280
	L₄	5			5			5			5			5			5			5			5			5			5			10			10			10			10			10
	L₅	20			20			25			25			25			30			30			40			40			40			50			50			60			70			70
	L₉	20			20			25			25			25			30			30			40			40			40			50			50			60			70			70
	L₁₀	50			60			65			105			110			130			135			140			155			157			160			180			200			225			245
	f ₁
	f ₂	58			70			83			108			114			127			140			152			168			180			194			219			245			272			299
	f ₃	104			120			140			175			190			210			225			240			260			285			300			325			365			405			450
	f ₄	84			98			115			145			160			180			195			210			225			245			260			285			320			355			390
	f ₅	64			76			90			115			130			145			160			175			190			205			220			245			275			305			330
	f ₆	6×f 11			6×f 11			6×f 13			8×f 13.5			8×f 15.5			8×f 18			8×f 18			10×f 18			10×f 20			10×f 22			10×f 22			10×f 24			10×f 26			10×f 29			12×f 32
	R	25			35			35			45			45			60			60			60			70			70			70			80			90			100			110
	B
	B₁	16			22			22			28			28			35			35			35			44			44			44			49			55			60			70
H 型	L₁	253			268			310			367			372			432			442			467			507			514			532			598			638			713			743
	L₂	30			40			40			55			55			70			70			70			80			80			80			90			100			110			120
	L₄	5			5			5			5			5			5			5			5			5			5			10			10			10			10			10
	L₅	20			20			25			25			25			30			30			40			40			40			50			50			60			70			70
	L₉	50			60			65			105			110			130			135			140			155			157			160			180			200			225			245
	L₁₀	16			18			20			20			20			20			20			20			20			20			20			25			25			25			25
	f ₁
	f ₂	58			70			83			108			114			127			140			152			168			180			194			219			245			272			299
	f ₃	104			120			140			175			190			210			225			240			260			285			300			325			365			405			450
	f ₄	84			98			115			145			160			180			195			210			225			245			260			285			320			355			390
	f ₅	64			76			90			115			130			145			160			175			190			205			220			245			275			305			330
	f ₆	6×f 11			6×f 11			6×f 13			8×f 13.5			8×f 15.5			8×f 18			8×f 18			10×f 18			10×f 20			10×f 22			10×f 22			10×f 24			10×f 26			10×f 29			12×f 32
	R	25			35			35			45			45			60			60			60			70			70			70			80			90			100			110
	B
	B₁	16			22			22			28			28			35			35			35			44			44			44			49			55			60			70
J 型	L₁	80			95			102			147			152			177			182			187			207			209			212			242			267			297			321
	L₂	30			40			40			55			55			70			70			70			80			80			80			90			100			110			120
	L₃	70			80			100			125			140			155			170			185			200			215			230			255			285			320			350
	L₄	110			130			155			185			200			230			245			260			290			305			320			360			405			455			500
	L₅	28			34			34			44			44			54			54			54			64			64			64			74			84			94			102
	L₆	233			248			285			342			347			402			412			427			467			474			482			548			578			643			673
	L₉	50			60			65			105			110			130			135			140			155			157			160			180			200			225			245
	L₁₀	16			18			20			20			20			20			20			20			20			20			20			25			25			25			25
	f ₁
	f ₂	58			70			83			108			114			127			140			152			168			180			194			219			245			272			299
	f ₃	70			80			100			120			135			150			165			185			210			222			235			270			295			330			355
	R	25			35			35			45			45			60			60			60			70			70			70			80			90			100			110
	B
	B₁	16			22			22			28			28			35			35			35			44			44			44			49			55			60			70
Z 型	L₁	233			248			285			342			347			402			412			427			467			474			482			548			578			643			673
	L₂	30			40			40			55			55			70			70			70			80			80			80			90			100			110			120
	L₃	70			80			100			125			140			155			170			185			200			215			230			255			285			320			350
	L₄	110			130			155			185			200			230			245			260			290			305			320			360			405			455			500
	L₅	28			34			34			44			44			54			54			54			64			64			64			74			84			94			102
	L₉	50			60			65			105			110			130			135			140			155			157			160			180			200			225			245
	L₁₀	16			18			20			20			20			20			20			20			20			20			20			25			25			25			25
	f ₁
	f ₂	58			70			83			108			114			127			140			152			168			180			194			219			245			272			299
	f ₃	70			80			100			120			135			150			165			185			210			222			235			270			295			330			355
	R	25			35			35			45			45			60			60			60			70			70			70			80			90			100			110
	B
	B₁	16			22			22			28			28			35			35			35			44			44			44			49			55			60			70
D 型	L₁	142			145			170			177			177			207			212			212			237			237			237			273			283			306			311
	L₂	30			40			40			55			55			70			70			70			80			80			80			90			100			110			120
	L₃	78.5			90.5			100			145			150			172.5			177.5			187.5			202.5			207			212.5			240			260			293.5			316
	L₄	25			25			30			40			40			45			45			55			55			60			65			70			70			87			92
	L₅	105			120			140			160			185			205			230			255			280			295			310			345			385			435			495
	L₆	130			150			175			200			230			255			280			310			340			355			375			415			465			525			595
	L₇	25			30			35			40			45			50			55			60			65			67			70			75			80			90			100
	L₈	40			45			50			60			70			80			90			100			115			120			130			145			165			185			205
	L₉	50			60			65			105			110			130			135			140			155			157			160			180			200			225			245
	L₁₀	16			18			20			20			20			20			20			20			20			20			20			25			25			25			25
	f ₁
	f ₂	58			70			83			108			114			127			140			152			168			180			194			219			245			272			299
	f ₃	11			11			13			17			17			21			21			25			25			25			31			31			31			37			45
	R	25			35			35			45			45			60			60			60			70			70			70			80			90			100			110
	B
	B₁	16			22			22			28			28			35			35			35			44			44			44			49			55			60			70
注：各型行程S与G、C型相同。
