JGY型管状电加热元件

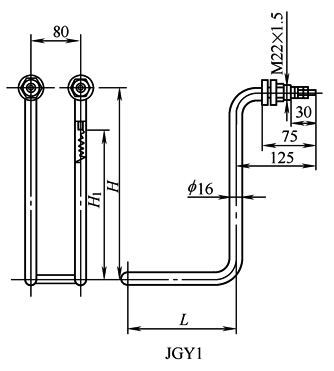

(1) JGY1型管状电加热元件

此为静止油加热元件，用于敞开式或封闭式油槽中加热油，也可以加热水和比油传热好的其他液体。最高工作温度不应超过300℃。元件表面涂耐热银粉漆

外形尺寸及主要参数

表1

型号

电压/V

功率/kW

外形尺寸/mm

质量/kg

H

H₁(有效)

L

总长

引出棒规格

JGY1-220/2.0

220

2.0

470

320

400

1965

M6×300

2.3

JGY1-220/2.5

2.5

670

520

500

2565

3

JGY1-220/3.0

3.0

670

520

700

2965

3.4

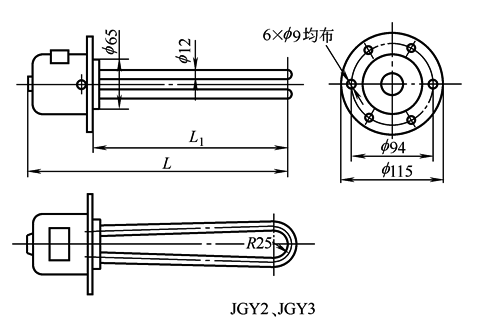

(2) JGY2，3型管状电加热元件

JGY2型是静止油加热元件，最高工作温度不应超过300℃。JGY3型是循环油加热元件，最高工作温度不应超过100℃。一般多安装于化工反应釜及焊有管法兰的容器和设备上。元件表面涂耐热银粉漆。

外形尺寸及主要参数

表2

型号

电压/V

功率/kW

外形尺寸/mm

质量/kg

L

L₁(浸入油中)

单支长

引出棒规格

JGY2-220/1

220

1

330

250

630

M5×100

1.5

JGY2-220/2

2

530

450

1030

1.9

JGY2-220/3

3

730

650

1430

2.4

JGY2-220/4

4

930

850

1830

2.8

JGY3-220/5

5

700

620

1370

2.5

JGY3-220/6

6

810

730

1590

2.7

JGY3-220/8

8

1010

930

1990

3.1
