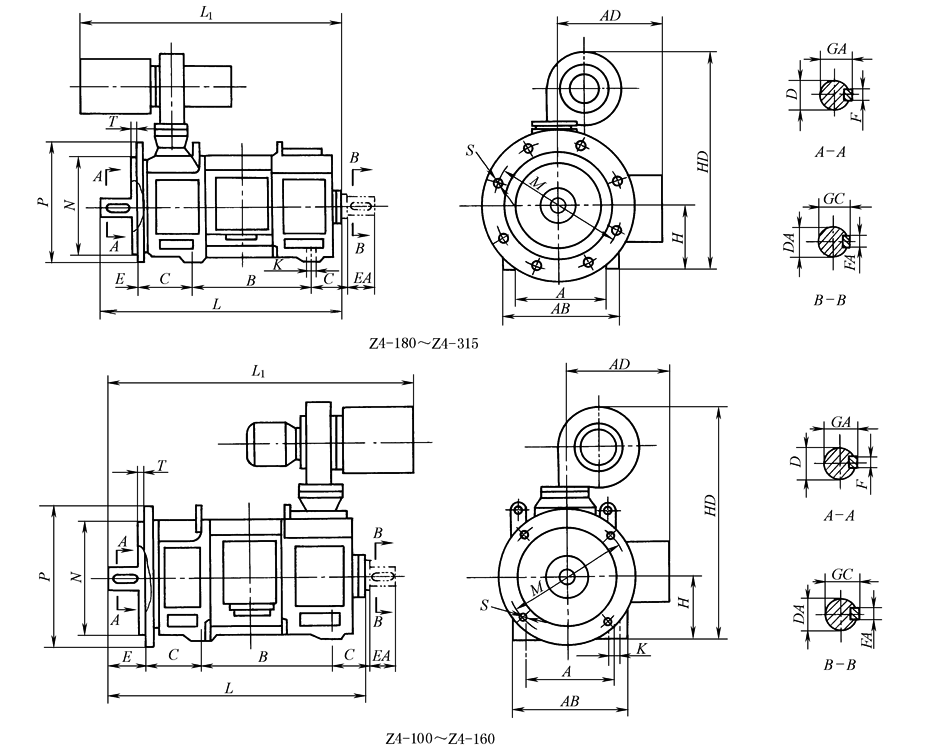

卧式、机座带底脚、端盖带凸缘安装及外形尺寸

mm　　

型号

安装尺寸

外形尺寸

A

B

C

D

E

F

GA

DA

EA

FA

GC

H

K

M

N

S

孔数

T

P

AB

AD

HD

L

L₁

Z4-100-1

160

318

63

24

50

8

27

24

50

8

27

100

12

215

180

15

4

4

250

197

179

398

500

580

Z4-100-2

358

540

620

Z4-112/2-1

190

337

70

28

60

8

31

28

60

8

31

112

12

215

180

15

4

4

250

221

202

452

544

612

Z4-112/2-2

367

574

642

Z4-112/2-3

407

614

682

Z4-112/2-4

477

684

752

Z4-112/4-1

347

70

32

80

10

35

32

80

10

35

112

12

215

180

15

4

4

250

221

202

452

573

642

Z4-112/4-2

387

613

682

Z4-112/4-3

437

663

732

Z4-112/4-4

497

723

792

Z4-132-1

216

355

89

38

80

10

41

38

80

10

41

132

12

265

230

15

4

4

300

260

240

527

619

814

Z4-132-2

405

669

864

Z4-132-3

465

729

924

Z4-132-4

545

809

1004

Z4-160-11

254

411

108

48

110

14

51.5

48

110

14

51.5

160

15

300

250

19

4

5

350

316

283

625

744

953

Z4-160-12

476

809

986

Z4-160-21

451

784

993

Z4-160-22

516

849

1026

Z4-160-31

501

834

1043

Z4-160-32

566

899

1076

Z4-160-41

561

894

1103

Z4-160-42

626

959

1136

Z4-160-51

631

964

1173

Z4-160-52

696

1029

1206

Z4-180-11

279

436

121

55

110

16

59

55

110

16

59

180

15

350

300

19

4

5

400

356

305

731

794

1022

Z4-180-12

501

859

1087

Z4-180-21

476

834

1062

Z4-180-22

541

899

1127

Z4-180-31

526

884

1112

Z4-180-32

591

949

1177

Z4-180-41

586

944

1172

Z4-180-42

651

1009

1237

Z4-180-51

656

1014

1242

Z4-180-52

721

1079

1307

Z4-200-11

318

566

133

65

140

18

69

65

140

18

69

200

19

400

350

19

8

5

450

396

355

779

977

1158

Z4-200-12

614

1025

1206

Z4-200-21

606

1017

1198

Z4-200-22

654

1065

1246

Z4-200-31

686

1097

1278

Z4-200-32

734

1145

1326

Z4-200-41

756

1167

1348

Z4-200-42

804

1215

1396

Z4-225-11

356

701

149

75

140

20

79.5

75

140

20

79.5

225

19

500

450

19

8

5

550

440

398

981

1140

1605

Z4-225-12

761

1200

1665

Z4-225-21

751

1190

1655

Z4-225-22

811

1250

1715

Z4-225-31

811

1250

1715

Z4-225-32

871

1310

1775

Z4-250-11

406

715

168

85

170

22

90

75

140

20

79.5

250

24

600

550

24

8

6

660

490

432

1031

1225

1657

Z4-250-12

775

1285

1717

Z4-250-21

765

1275

1707

Z4-250-22

825

1335

1767

Z4-250-31

825

1335

1767

Z4-250-32

885

1395

1827

Z4-250-41

895

1405

1837

Z4-250-42

955

1465

1897

Z4-280-11

457

762

190

95

170

25

100

85

170

22

90

280

24

600

550

24

8

6

660

550

462

1130

1315

1748

Z4-280-12

852

1405

1838

Z4-280-21

822

1375

1808

Z4-280-22

912

1465

1898

Z4-280-31

892

1445

1878

Z4-280-32

982

1535

1968

Z4-280-41

972

1525

1958

Z4-280-42

1062

1615

2048

Z4-280-51

1062

1615

2048

Z4-280-52

1152

1705

2138

Z4-315-11

508

887

216

100

210

28

106

95

170

25

100

315

28

740

680

24

8

6

800

620

497

1221

1532

1897

Z4-315-12

977

1622

1987

Z4-315-21

967

1612

1977

Z4-315-22

1057

1702

2067

Z4-315-31

1057

1702

2067

Z4-315-32

1147

1792

2157

Z4-315-41

1157

1802

2167

Z4-315-42

1247

1892

2257

注：所有型号均可带ZYS-A型直流测速发电机，此时电动机长度尺寸L要增300mm。
