YHHPY起重用盘式制动电动机

表1　　　　　　　　　　　　　　　　　　　　　　　　技术数据

型号

额定

功率

/kW

额定

电流

/A

额定

转速

/r·min^-1

工作

方式

制动

力矩

/N·m

转动

惯量

/kg·m²

效率

/%

功率

因数

cosφ

质量

/kg

YHHPY200-4

0.2

0.85

1380

S4-40%

1.38

0.012

65

0.61

4

2.0

2.0

8

YHHPY400-4

0.4

1.47

1380

S4-40%

2.77

0.035

68

0.68

4.5

2.0

2.0

14

YHHPY800-4

0.8

2.75

1380

S4-25%

5.54

0.04

68

0.68

5

2.0

2.0

16

YHHPY1500-4

1.5

4.7

1380

S4-25%

10.4

0.28

70

0.68

5

2.0

2.5

26

YHHPY2200-4

2.2

6.8

1380

S4-25%

15.2

0.28

73

0.72

5

2.0

2.5

36

YHHPY3000-4

3

10

1380

S4-25%

20.8

0.28

75

0.72

5

2.0

2.5

38

注：1．电压380V，频率50Hz，绝缘等级B，防护等级IP54，接法，冷却方式IC0041。

2．用于起重用盘式制动电动机。

3．生产厂：北京富特盘式电机有限公司。

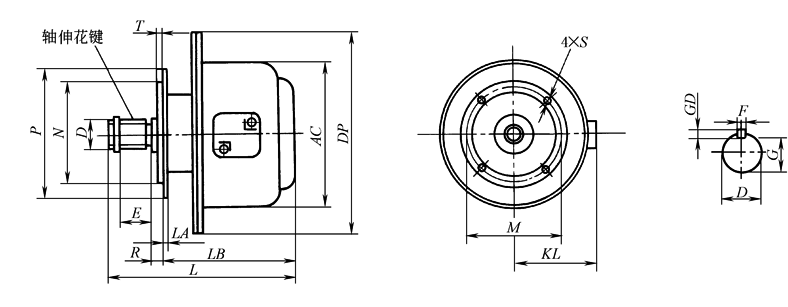

外形及安装尺寸

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

安装尺寸

外形尺寸

轴伸

(矩形花键)

E

G

GD

(h9)

F

(h9)

N

(h9)

M

(±0.2)

P

R

S

LA

T

DP

LB

L

AC

KL

YHHPY200-4

z＝36　D＝15

22

—

—

—

75

90

110

15

7

8

4

200

116

170

165

131

YHHPY400-4

z＝36　D＝15

22

—

—

—

75

90

110

15

7

8

4

235

123

178

196

148

YHHPY800-4

z＝36　D＝18

24

—

—

—

100

120

140

19

9

10

4

235

123

185

196

148

6D-20×16×4

YHHPY200-4

4D-15×12×4

22

—

—

—

75

90

110

9

9

8

3

190

109

163

165

131

YHHPY400-4

6D-15×12×4

22

—

—

—

75

90

110

9

9

8

3

235

123

171

195

148

4D-15×12×4

YHHPY800-4

6D-20×16×4

24

—

—

—

130

165

190

21.5

12

10

4

235

123

185

196

148

6D-25×22×6

30

—

—

—

180

200

220

13

12

10

4

235

123

191

196

148

YHHPY800-4

D＝19jb

50

5

5

130

160

190

5

12

10

4

235

123

210

196

148

YHHPY1500-4

D＝24jb

50

7

8

180

215

240

5

14

12

4

290

165

235

233

168

YHHPY1500-4

6D-25×22×6

30

—

—

—

180

200

220

14

11

12

4

290

165

215

233

168
