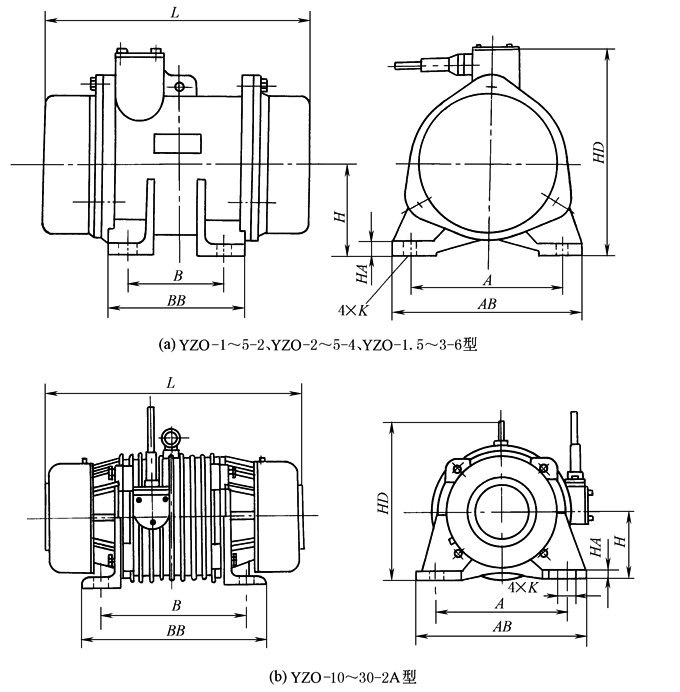

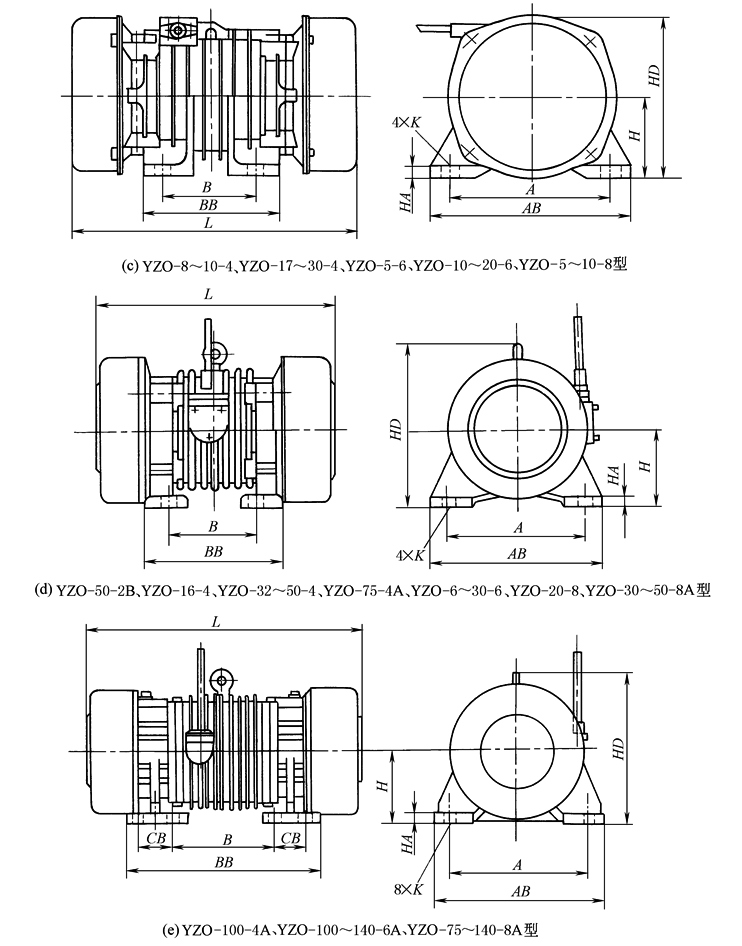

安装及外形尺寸

安装及外形尺寸
mm
型号	安装及外形尺寸										安装螺栓	图形代号	质量 /kg
型号	A	B	H	AB	BB	HA	HD	L	CB	K	安装螺栓	图形代号	质量 /kg
YZO-1-2	120	40	63	145	70	10	150	190		10	M8	a	9
YZO-2-2	150	80	90	180	130	12	190	230		12	M10		16
YZO-3-2	150	90	90	180	130	12	190	245		14	M12		20
YZO-5-2	180	110	100	220	150	14	220	310		18	M16		26
YZO-10-2A	190	210	100	240	260	16	240	370		22	M20	b	45
YZO-20-2A	250	260	130	310	330	20	310	440		26	M24		80
YZO-30-2A	290	300	160	360	370	25	385	475		32	M30		120
YZO-50-2B	350	220	190	430	310	33	400	580		39	M36	d	190
YZO-2-4	150	80	90	180	130	12	190	240		12	M10	a	16
YZO-3-4	150	90	90	180	130	12	190	250		14	M12		22
YZO-5-4	180	110	100	220	150	14	220	315		18	M16		30
YZO-8-4	220	140	120	270	215	15	250	380		22	M20	c	55
YZO-10-4	220	140	120	270	200	16	250	400		22	M20	c	57
YZO-16-4	260	150	140	320	240	22	315	420		26	M24	d	90
YZO-17-4	240	140	130	300	210	20	260	420				c	70
YZO-20-4	260	150	140	320	240	22	300	470					95
YZO-30-4	310	170	160	380	240	28	330	490		33	M30		120
YZO-32-4	310	170	160	380	280	25	340	490		33	M30	d	130
YZO-50-4	350	220	180	430	350	30	400	560		39	M36		200
YZO-75-4A	380	250	215	480	400	35	460	650		45	M42		290
YZO-100-4A	540	340	260	640	690	40	590	890	130	39	M36	e	650
YZO-1.5-6	150	90	90	180	130	12	190	255		14	M12	a	21
YZO-3-6	180	110	100	220	150	14	220	350		18	M16	a	35
YZO-5-6	220	140	120	270	200	16	250	400		22	M20	c	60
YZO-6-6	220	140	120	270	200	15	250	410		22	M20	d	60
YZO-10-6	260	150	140	320	240	18	300	450		26	M24	c、d	75
YZO-20-6	310	170	160	380	240	20	330	530		33	M30	c、d	110
YZO-30-6	350	220	180	430	350	30	400	560		39	M36	d	200
YZO-50-6A	380	250	215	480	400	35	460	665		45	M42		300
YZO-75-6A	440	280	240	550	440	40	520	700		52	M48		450
YZO-100-6A	540	340	260	640			590	890	130	39	M36	e	700
YZO-140-6A	540	340	260	640			590	960	130	39	M36	e	860
YZO-5-8	260	150	140	320	240	18	300	450		26	M24	c	75
YZO-10-8	310	170	160	380	240	20	330	530		33	M30	c	120
YZO-20-8	350	220	180	430	350	30	440	600		39	M36	d	200
YZO-30-8A	380	250	215	480	400	35	460	670		45	M42		300
YZO-50-8A	440	280	240	550	440	40	520	700		52	M48		450
YZO-75-8A	540	340	260	640	690		590	910	130	30	M36	e	750
YZO-100-8A	600	370	280	710	770		640	1010	150	45	M42		860
YZO-140-8A	600	370	280	710	770		640	1100	150	45	M42		1000
