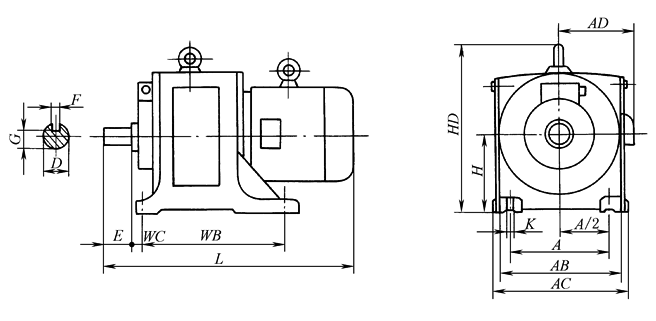

安装及外形尺寸(JB/T 6450—1992)　　　　　　　　　　　　　　　　　　　　　　　　mm

机座号

安    装    尺    寸

外  形  尺  寸

A

A/2

WB

WC

D

E

F

G

H

K

AB

AC

AD

HD

L

100-4A

100-4B

160

80

203

40

±1.5

19j6

40

±0.31

6

15.5

100

0

-0.5

12

210

225

150

260

530

112-4A

112-4B

190

95

228

45

24j6

50

8

20

112

250

275

165

285

660

132-4A

132-4B

132-4C

215

107.5

267

28j6

60

±0.37

24

132

310

330

195

365

730

160-4A

160-4B

279

139.5

305

70

±2.0

38k6

80

10

33

160

15

380

400

235

435

900

180-4A

180-4B

318

159

368

42k6

110

±0.43

12

37

180

430

450

270

490

1080

200-4A

200-4B

356

178

457

89

48k6

110

14

42.5

200

19

500

520

295

540

1190

225-4A

406

203

500

55m6

110

16

49

225

530

550

320

580

1290

250-4A

250-4B

406

203

457

60m6

140

±0.50

18

53

250

24

530

550

350

600

1480

280-4A

457

228.5

508

65m6

140

58

280

0

-1.0

580

610

390

665

1520

315-4A

315-4B

508

254

560

75m6

140

20

61.5

315

28

650

690

420

790

1970
