制动电动机的选择及计算式(JB/T 6456—1992)

(1)允许每小时启动次数

　　　　　　　　　　　　　　(1)

　　　　　　　　　　　　　　(2)

　　　　　　　　　　　　　　　(3)

式中   Z₀—— 电动机空载每小时启动次数，次/h；

K_P—— 查图(1)；

—— 制动电动机的飞轮矩，N·m²；

—— 负载的飞轮矩，N·m²；

T_A—— 制动电动机启动过程中平均阻力转矩，N·m；

T_st—— 制动电动机的堵转转矩，N·m；

T_max—— 制动电动机的最大转矩，N·m。

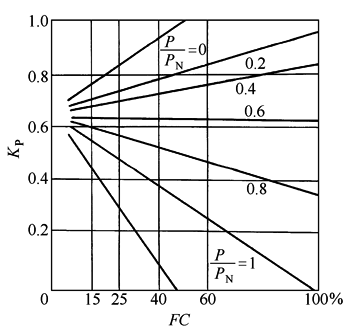

图(1)

P—负载功率，kW；P_N—制动电动机额定功率，kW；

FC—负载持续率

根据功率与转速求出额定转矩后，就可求出T_st和T_max。

(2)停止时间

式中   t_st—— 全制动时间，s；

t_a—— 释放时间，s；

t_b—— 摩擦制动时间，s；

n—— 制动电动机额定转速，r/min；

M_B—— 制动电动机制动转矩(见表制动器技术数据)，N·m；

M_L—— 折算到电动机轴上的负载阻力转矩，N·m。

(3)选用举例

已知制动电动机型号YEJ112M-4；负载功率3.2kW；负载持续率25%；启动次数200次/h；负载折到电动机轴上的飞轮矩0.25N·m²；启动阻力转矩25N·m。

解

① 允许每小时启动次数计算：

查性能表Z₀＝1000次/h。

由性能表查到转动惯量J_M为0.04969kg·m²，换算成飞轮矩为＝4g×0.04969＝1.95N·m²，则

由性能表可以算出T_H＝58.4N·m，则

P/P_N＝3.2/4＝0.8，由FC＝25%，查图(1)，K_P＝0.56。

Z_L＝1000×0.886×0.57×0.56＝283次/h＞200次/h，满足要求。

② 停止时间计算：

快速全制动时间为

慢速全制动时间为

选用的制动电动机满足实际要求。
