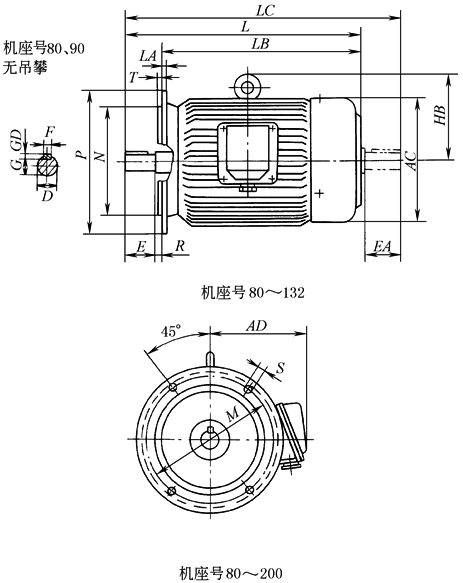

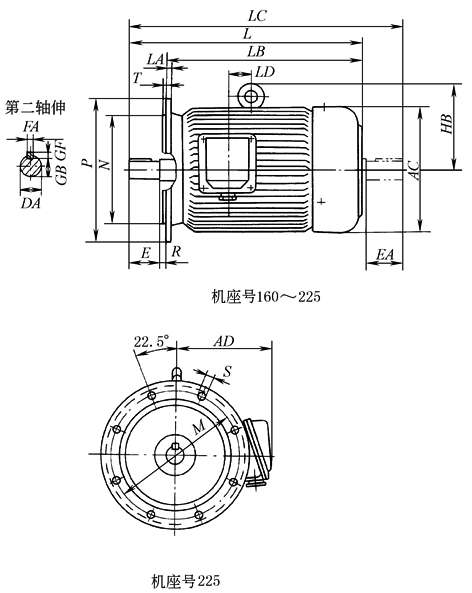

B5外形及安装尺寸(JB/T 6449—1992)　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

机座号

AC

AD

HB

L

LA

LB

LC

M

N

P

R

S

T

LD

2极

4、6、8极

2极

4、6、8极

80

175

150

—

290

13

245

332

165

200

0

4×f 12

3.5

—

90S

195

160

315

260

368

90L

340

285

393

100L

215

180

145

380

15

320

445

215

250

4×f 15

4

112M

240

190

160

400

340

463

132S

275

210

178

475

16

395

559

265

300

132M

515

435

597

160M

335

265

215

605

18

490

717

300

350

4×f 19

5

55

160L

650

535

761

180M

380

285

250

670

20

560

783

86

180L

710

600

821

105

200L

420

315

280

775

22

665

881

350

400

102

225S

475

345

298

—

820

680

—

934

400

450

8×f 19

103

225M

815

845

705

929

959

116

注：1．第二轴伸肩到风罩距离约8mm，表中L、LC 等外形尺寸为最大值。

2．轴伸尺寸与第二轴伸尺寸见表B5轴伸尺寸与第二轴伸尺寸。

3．R为凸缘配合面至轴伸肩的距离。
