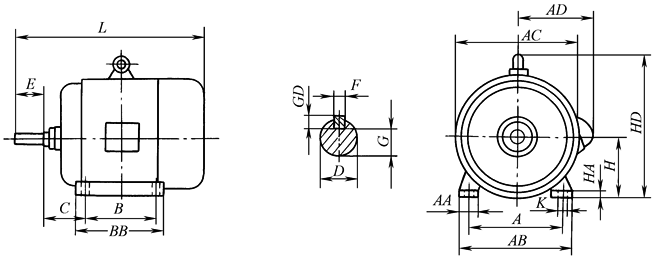

B3外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

机座号

安　装　尺　寸

H

A

B

C

D

E

F×GD

G

K

2极

4、6极

2极

4、6极

2极

4、6极

2极

4、6极

100L

160

140

63

28

60

8×7

24

12

112M

190

140

70

12

132S

216

140

89

38

80

10×8

33

12

132M

216

178

89

12

160M

254

210

108

42

110

12×8

37

15

160L

254

254

108

15

180M

180

279

241

121

48

55

14×9

16×10

42.5

49

15

180L

180

279

279

121

15

200L

200

318

305

133

19

225S

225

356

286

149

55

60

110

140

16×10

18×11

49

53

19

225M

225

356

311

149

19

250M

250

406

349

168

60

65

140

18×11

53

58

24

280S

280

457

368

190

65

75

18×11

20×12

58

67.5

24

280M

280

457

419

190

24

机座号

外　形　尺　寸

制 造 范 围

AB

AC

AD

BB

HD

L

AA

HA

B3

B6、B7、B8、

V5、V6

2极

4极

6极

2极

4极

6极

100L

205

210

180

176

176

176

245

380

405

380

40

14

112M

245

230

190

210

210

180

265

430

430

4 00

50

15

132S

280

270

210

S1 200

S2 238

200

200

315

515

475

475

60

18

132M

280

270

210

—

238

238

315

—

515

515

60

18

160M

330

330

260

314

270

270

385

645

600

600

70

20

160L

330

330

260

339

314

314

385

665

645

645

70

20

180M

355

360

285

349

311

—

430

710

670

—

70

22

180L

355

360

285

—

349

349

430

—

710

710

70

22

200L

395

400

310

379

379

379

475

775

775

775

70

25

225S

435

450

345

—

368

—

530

—

820

—

75

28

225M

435

450

345

393

393

393

530

815

845

845

75

28

250M

490

495

385

455

455

455

575

930

930

930

80

30

280S

550

555

410

530

530

530

640

1000

1000

1000

85

35

280M

550

555

410

581

581

581

640

1050

1050

1050

85

35
