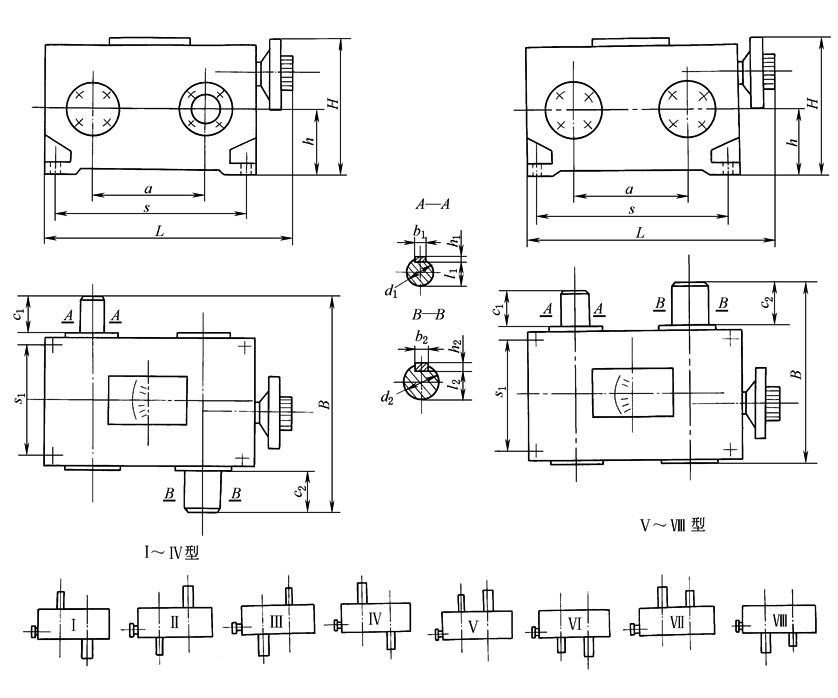

外形、安装尺寸

八种装配型式

mm

Ⅰ~Ⅳ装配型式的外形及安装尺寸

机型

外形尺寸

安  装  尺  寸

L

B

H

a

h

s

s₁

安装螺栓

c₁

d₁

b₁

l₁

h₁

c₂

d₂

b₂

l₂

h₂

U34-0.75

290

225

170

140

80

228

114

4×M6

30

20

6

16.5

6

34

25

8

21

7

U34-1.5

410

312

225

180

100

304

146

4×M8

52

25

8

21

7

60

30

26

U34-3

595

448

295

300

135

462

196

4×M10

80

35

10

30

8

100

45

16

49

10

U34-5.5

690

467

340

340

165

540

244

6×M12

80

40

12

35

100

50

18

53

11

Ⅴ~Ⅷ装配型式的外形及安装尺寸

U34-0.75

290

195

170

140

80

228

114

4×M6

30

20

6

16.5

6

34

25

8

21

7

U34-1.5

410

260

225

180

100

304

146

4×M8

52

25

8

21

7

60

30

26

U34-3

595

368

295

300

135

462

196

4×M10

80

35

10

30

8

100

45

16

49

10

U34-5.5

690

387

340

340

165

540

244

6×M12

80

40

12

35

100

50

18

53

11
