单级立式_外形、安装尺寸_X系列釜用立式摆线针轮减速器(HG/T3139.2-2001)_釜用立式减速器(浙江长城减速机)_标准减速器及产品_减速器、变速器

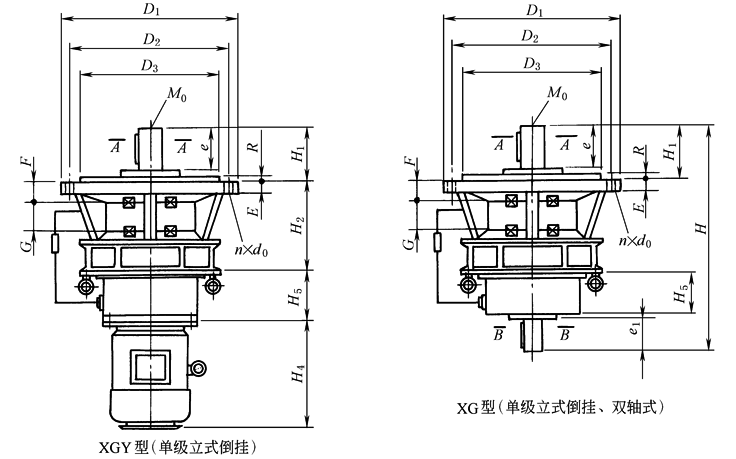

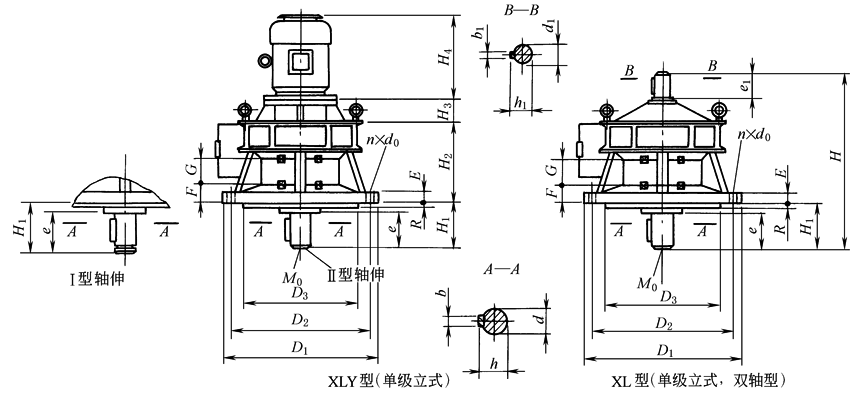

单级立式及立式倒挂摆线针轮减速器外形尺寸 /mm

单级立式

表1　　　　　　　　　　　　　　　　　　　单级立式及立式倒挂摆线针轮减速器外形尺寸　　　　　　　　　　　　　　　　　　mm
型号	输出轴连接尺寸							轴承		输入轴连接尺寸				外形及安装尺寸
	d (h6)	b	h	夹壳型		普通型		间距		d₁ (h6)	b₁	h₁	e₁	D₁	D₂	D₃ (h9)	H₅	H₂	H	E	R	M₀	n×d₀
	d (h6)	b	h	e	H₁	e	H₁	G	F	d₁ (h6)	b₁	h₁	e₁	D₁	D₂	D₃ (h9)	H₅	H₂	H	E	R	M₀	n×d₀
XL0A	12	4	13.5	—	—	20	24	16	20	10	3	11	16	120	100	65	71	71	135	8	2.5	M4	4×f 7
XL0	14	5	16	—	—	23	27	16	21	12	4	13.5	16	140	120	85	83	83	148	9	2.5	M5	4×f 9
XL1	18	6	20.5	—	—	25	30	18	23	14	5	16	20	160	134	100	100	100	174	10	3	M6	4×f 9
XL2	25	8	28	78	85	34	42	20	25	15	5	17	25	180	160	130	117	117	214	12	3	M8	6×f 9
XL3	35	10	38	90	95	45	52	40	37	18	6	20.5	36	230	200	170	142	142	266	15	4	M8	6×f 11
XL4	45	14	48.5	100	128	63	81	51	38	22	6	24.5	40	260	230	200	162	162	320	15	4	M8	6×f 11
XL5	55	16	59	100	112	79	90	74	41	30	8	33	45	340	310	270	200	219	398	20	4	M10	6×f 11
XL6	65	18	69	130	142	80	91	101	45	35	10	38	54	400	360	316	200	260	457	22	5	M12	8×f 15
XL7	80	22	85	150	163	100	112	107	51	40	12	43	65	430	390	345	200	279	513	22	5	M12	8×f 18
XL8	90	25	95	180	182	110	111	135	54	45	14	48.5	70	490	450	400	215	337	579	30	6	M16	12×f 18
XL9	100	28	106	180	219	130	169	151	67	50	14	53.5	80	580	520	455	215	381	700	35	8	M20	12×f 22
XL10	110	28	116	200	233	140	173	185	73	55	16	59	100	650	590	520	235	439	778	40	10	M24	12×f 22
XL11	130	32	137	230	280	184	210	210	78	70	20	74.5	120	880	800	680	235	598	1025	45	10	M30	12×f 35
XL12	180	45	190	290	340	260	310	273	68	90	25	95	150	1160	1020	900	290	796	1435	60	10	M42	8×f 39

注：1．表中H为普通型轴伸的双轴型减速器总高度，夹壳型轴伸的总高度＝夹壳型H₁-普通型H₁+H。

2．H₃、H₄值见下表2。

3．倒挂式减速器输出轴仅有普通型轴头。

4．Ⅰ型轴头配夹壳联轴器(表JQ型夹壳联轴器)，Ⅱ型轴头的轴端设有中心孔，供压入联轴器用，与之相配的联轴器有GT型、DF型、SF型或TK型(表GT、DF型刚性凸缘联轴器、表SF型三分式联轴器和表TK型弹性块式联轴器)。

5．XL0A～XL4型减速器采用润滑脂润滑；XL5～XL7型采用油浴润滑；XL8～XL12和XG5～XG12型采用YA增安型三相380V、0.04kW电机驱动的转子油泵进行循环喷油润滑。

表2　　　　　　　　　　　　　　　　　单级立式摆线针轮减速器的H₃、H₄尺寸及参考质量　　　　　　　　　　　　　　　　　　　mm
功率 /kW	型号	尺寸		参考质量/kg		功率 /kW	型号	尺寸		参考质量/kg		功率 /kW	型号	尺寸		参考质量/kg
功率 /kW	型号	H₄	H₃	XL型	XLD型	功率 /kW	型号	H₄	H₃	XL型	XLD型	功率 /kW	型号	H₄	H₃	XL型	XLD型
0.04	X0A	130		5	7	4	X4	340	87	68	85～111	18.5	X8	620	26	340	383～522
0.06	X0A	130		5	7		X5	340	87	104	126～185		X9	740	22	490	565～740
0.09	X0A	170		5	7		X6	340	87	162	196～285		X10	740	32	630	780～1180
0.12	X0	170		6	9	5.5	X5	395	100	104	126～185	22	X9	740	22	490	565～740
0.18	X0	190		6	9		X6	395	107	162	196～285		X10	740	32	630	780～1180
0.25	X1	190		9	13		X7	395	107	230	273～353		X11	740	45	1160	1410～2245
0.37	X2	190		17	31～39		X8	395	160	340	383～522	30	X10	795	32	630	780～1180
	X1	225		9	13		X9	435	31	490	565～740		X11	795	45	1160	1410～2245
0.55	X2	225		17	31～39	7.5	X5	435	100	104	126～185		X12	795	60	2250	2868～3570
0.75	X3	245	75	43	60～70		X6	435	107	162	196～285	37	X10	895	32	630	780～1180
	X4	245	77	68	85～111		X7	435	107	230	273～353		X11	895	45	1160	1410～2245
1.1	X2	260		17	31～39		X8	435	160	340	383～522		X12	895	60	2250	2868～3570
	X3	260	75	43	60～70		X9	490	220	490	565～740	45	X10	1030	32	630	780～1180
	X4	260	77	68	85～111	11	X6	490	137	162	196～285		X11	1030	45	1160	1410～2245
	X5	260	70	104	126～185		X7	490	137	230	273～353		X12	1030	60	2250	2868～3570
1.5	X3	285	75	43	60～70		X8	535	26	340	383～522	55	X11	1030	45	1160	1410～2245
	X4	285	77	68	85～111		X9	660	22	490	565～740	55	X12	1030	60	2250	2868～3570
	X5	285	70	104	126～185		X10	660	32	630	780～1180	75	X11	1100	45	1160	1410～2245
2.2 3	X4	320	87	68	85～111	15	X8	535	26	340	383～522	75	X12	1100	60	2250	2868～3570
	X5	320	87	104	126～185		X9	660	22	490	565～740	90	X11	1180	45	1160	1410～2245
	X6	320	87	162	196～285		X10	660	32	630	780～1180	90	X12	1180	60	2250	2868～3570
注：表列H₃、H₄尺寸为以下电机配置结果的数值，对于其他电机应视电机的外形尺寸有所变动： (1) X0A～X2机型其输入功率0.04～0.75kW者为专用电机； (2) 其他为Y系列电机，配用4极功率≥18.5kW和6极功率≥15kW的电机机座安装型式为V1，其余为B5。
