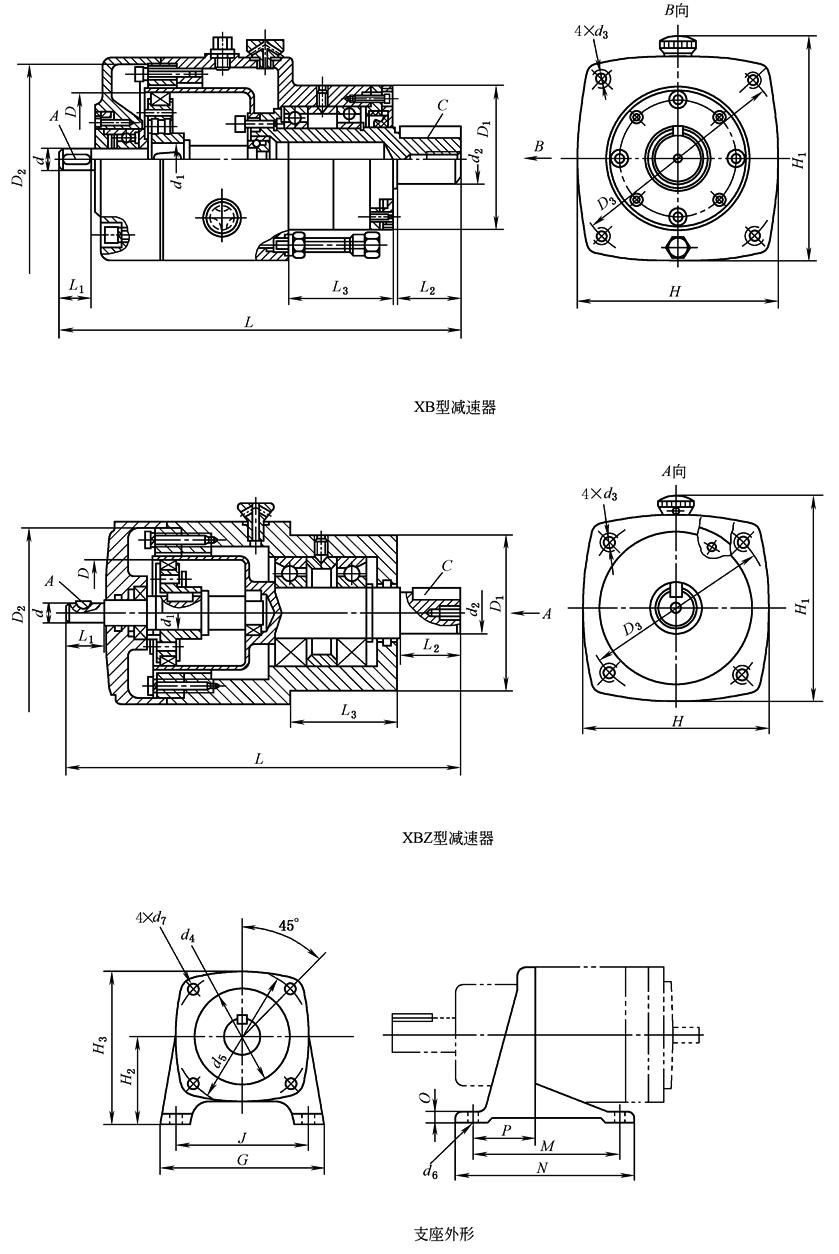

外形、安装尺寸

外形、安装尺寸

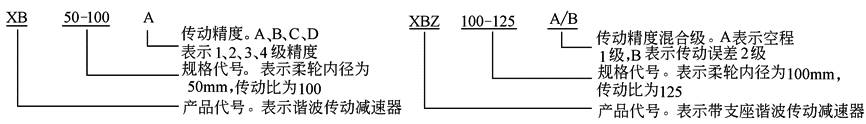

标记示例
机型	XB、XBZ型减速器主要尺寸																								质量 /kg
	尺寸
	d (h6)		d₁	d₂ (h6)		d₃	D	D₁		D₂	D₃		L	L₁		L₂	L₃		H	H₁	A		C
25 32 40 50 60 80 100 120 160 200 250 320	4 6 8 10 14 14 16 18 24 30 35 40		6 10 12 14 18 18 24 24 40 50 60 80	8 12 15 18 22 30 35 45 60 80 95 110		M4 M5 M5 M6 M6 M10 M12 M14 M20 M24 M27 M30	25 32 40 50 60 80 100 120 160 200 250 320	28 36 44 53 68 85 l00 ll4 140 180 215 240		40 50 60 70 85 115 135 170 220 270 330 370	43 55 66 76 l00 130 155 195 245 300 360 400		86 ll5 140 170 205 240 290 340 430 530 669 750	8 11 16 18 18 20 24 28 38 48 60 80		12 16 22 30 35 43 55 68 88 108 128 140	22 33 39 43 43 48 54 67 77 102 156 170		45 55 65 75 92 122 142 180 230 280 345 400	50 60 72 83 101 132 155 220 265 320 423 440	键1×4 键2×7 键3×10 键3×13 键5×14 键5×16 键5×20 键6×25 键8×32 键8×40 键10×50 键12×60		键C2×l0 键C4×14 键C5×18 键C6×25 键C6×32 键C8×40 键C10×50 键C14×62 键C18×80 键C22×100 键C25×120 键C28×130		0.3 0.5 1 1.5 5.5 10 16 30 58 100 — —
备注：1．25~50机型，A键按GB 1099选用；60~320机型，A键按GB 1096选用。 2．25~320机型，C键按GB 1096选用。
支座主要尺寸
尺寸		机型
		60			80				100			120			160			200				250		320
H₃		101			140				160			196			255			310				380		450
G		112			140				168			205			260			320				400		480
H₂		56			80				90			106			140			170				210		250
J		92			116				138			175			220			280				340		400
d₆		7			9				10			10			14			14				18		22
d₄		68			85				100			114			140			180				215		240
M		85			130				150			100			240			280				330		380
N		115			160				180			215			280			330				390		450
O		10			13				14			16			20			20				22		25
P		54			61				67			80			90			110				120		140
d₇		8			12				14			16			24			28				30		34
d₅		100			130				155			195			245			300				350		400
