二级立式直联型(XLED型)和双轴型(XLE型)外形、安装尺寸 (机型号8160A～8275A) /mm

机型号8160A~8275A

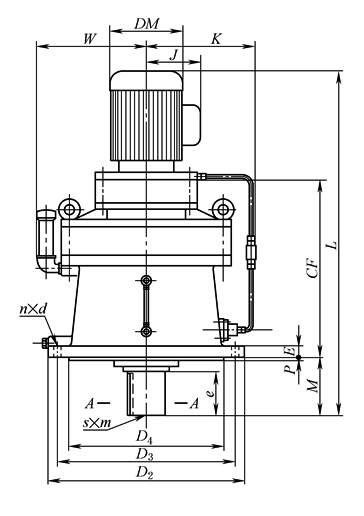

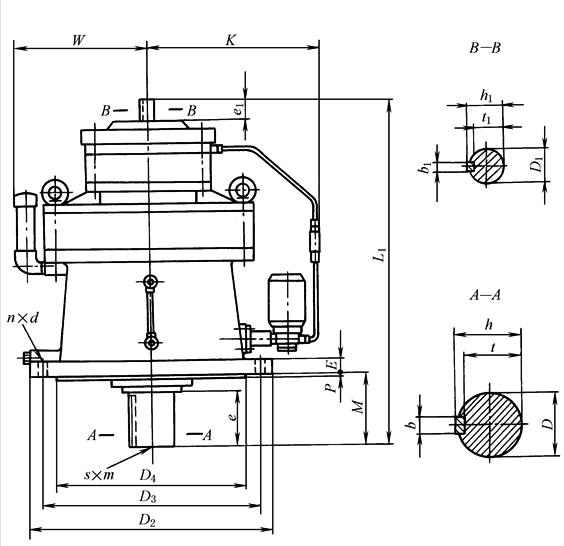

二级立式直联型(XLED型)和双轴型(XLE型)外形、安装尺寸 XLED型　　　　　　　　　　　　　　　　　　　　　　XLE型 (机型号8160A~8265A)　　　　　　　　　　　　　　　　(机型号8270A~8275A)
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
机型号	XLED 型	XLED型、XLE型																XLE型
	CF	M	E	P	D₂	D₃	D₄ (h9)	n	d	K	W	输出端						输入端					L₁
												D (h6)	e	b	t	h	s×m	D₁ (h6)	e₁	b₁	h₁	t₁
8160A 8165A	285	89	20	4	340	310	270	6	11	217	200	60	80	18	53	64	M10×18	15	25	5	12	17	433
8160B 8165B	299																	15	25	5	12	17	439
8160C 8165C	300																	18	35	6	14.5	20.5	462
8170A 8175A	324	94	22	5	400	360	316	8	14	222	225	70	84	20	62.5	74.5	M12×24	15	25	5	12	17	478
8170B 8175B	338																	15	25	5	12	17	484
8170C 8175C	342																	18	35	6	14.5	20.5	509
8180A 8185A	364	110	22	5	430	390	345	8	18	237	240	80	100	22	71	85	M12×24	15	25	5	12	17	526
8180B 8185B	386																	22	40	6	18.5	24.5	577
8190A 8195A	411	145	30	6	490	450	400	12	18	360	200	95	125	25	86	100	M20×34	18	35	6	14.5	20.5	629
8190B 8195B	427																	22	40	6	18.5	24.5	653
8205A	398	204	30	5	455	405	355	8	22	376	287	100	165	28	90	106	M20×34	18	35	6	14.5	20.5	670
8205B	424																	22	40	6	18.5	24.5	705
8215A	447	203	35	7	490	440	390	8	24	400	290	110	165	28	100	116	M20×34	22	40	6	18.5	24.5	731
8215B	472																	30	45	8	26	33	780
8225A	482	210	35	10	535	475	415	8	27	400	326	120	165	32	109	127	M20×34	22	40	6	18.5	24.5	773
8225B	526																	35	55	10	30	38	860
8235A	529	250	40	10	570	510	450	8	27	413	344	130	200	32	119	137	M24×41	30	45	8	26	33	883
8235B	551																	40	65	12	35	43	938
8245A	566	250	40	10	635	560	485	8	33	420	365	140	200	36	128	148	M24×41	30	45	8	26	33	921
8245B	587																	40	65	12	35	43	975
8255A	661	295	45	10	685	610	535	8	33	432	425	160	240	40	147	169	M30×49	35	55	10	30	38	1081
8255B	684																	45	70	14	39.5	48.5	1133
8265A	728	360	50	10	750	660	570	8	39	460	431	170	300	40	157	179	M30×49	45	70	14	39.5	48.5	1243
8270A 8275A	994	355	60	10	1160	1020	900	8	39	610	613	180	320	45	165	190	M42×49	45	70	14	39.5	48.5	1504
注：1．XLED型减速器的DM、J、L尺寸见表2。 2．高速级润滑脂润滑，低速级油浴式润滑，或柱塞泵强制润滑。8270A及8275A采用齿轮泵强制润滑，泵的电源技术参数咨询厂家。

表2　　　　　　　　　　　　　　　　　　　　　　　XLED型(机型号8160A~8275A)减速器外形尺寸
功率 /kW		尺寸 /mm			机　　　型　　　号
					8160A 8165A			8160B 8165B			8160C 8165C		8170A 8175A			8170B 8175B			8170C 8175C			8180A 8185A			8180B 8185B
0.18		DM			130								130
		J			100								100
		L			624								670
0.37		DM			140								140									140
		J			125								125									125
		L			624								670									707
0.55		DM			175								175									175
		J			160								160									160
		L			655								701									756
0.75		DM			175								175									175
		J			160								160									160
		L			655								701									756
1.1		DM						195								195						195
		J						170								170						170
		L						681								726						768
1.5		DM						195								195						195
		J						170								170						170
		L						705								750						792
2.2		DM						215			215					215			215			215
		J						180			180					180			180			180
		L						745			747					790			794			832
3		DM									215								215						215
		J									180								180						180
		L									747								794						854
4		DM									230								230						230
		J									190								190						190
		L									764								811						882
5.5		DM																	270						270
		J																	210						210
		L																	874						934
7.5		DM																							270
		J																							210
		L																							972
功率 /kW	尺寸 /mm		机　　　型　　　号
			8190A 8195A	8190B 8195B		8205A	8205B		8215A	8215B		8225A		8225B	8235A		8235B	8245A		8245B	8255A		8255B	8265A		8270A 8275A
0.75	DM		175			175
	J		160			160
	L		838			879
1.1	DM		195			195
	J		170			170
	L		850			891
1.5	DM		195			195			195			195
	J		170			170			170			170
	L		874			915			968			1010
2.2	DM		215	215			215		215			215			215			215
	J		185	185			185		185			185			185			185
	L		914	930			982		1008			1050			1136			1174
3	DM						215		215			215						215			215
	J						185		185			185						185			185
	L						982		1008			1050						1174			1361
4	DM		230	230			230		230			230			230			230			230
	J		190	190			190		190			190			190			190			190
	L		931	947			999		1025			1067			1153			1191			1331
5.5	DM		270	270			270		270			270			270			270			270			270		270
	J		210	210			210		210			210			210			210			210			210		210
	L		994	1010			1062		1088			1130			1216			1254			1394			1526		1787
7.5	DM			270			270		270	270		270			270			270			270			270		270
	J			210			210		210	210		210			210			210			210			210		210
	L			1048			1100		1126	1151		1168			1254			1292			1432			1564		1825
11	DM									325				325	325			325			325			325		325
	J									255				255	255			255			255			255		255
	L									1187				1247	1290			1328			1468			1600		1861
15	DM													325	325			325		325	325			325		325
	J													255	255			255		255	255			255		255
	L													1292	1335			1373		1394	1531			1645		1906
18.5	DM													400			400			400	400			400		400
	J													310			310			310	310			310		310
	L													1402			1467			1504	1623			1755		2016
22	DM																400			400	400			400		400
	J																310			310	310			310		310
	L																1467			1504	1623			1755		2016
30	DM																						450	450		450
	J																						345	345		345
	L																						1691	1768		2029
37	DM																							450		450
	J																							345		345
	L																							1793		2054
注：表中所列尺寸是以Y型及YA型电机为基准，选用其他型式电机时，请与制造厂联系。
