二级卧式直联型(XWED型)和双轴型(XWE型)外形、安装尺寸 (机型号8160A—8275A) /mm

机型号8160A~8275A

二级卧式直联型(XWED型)和双轴型(XWE型)外形、安装尺寸

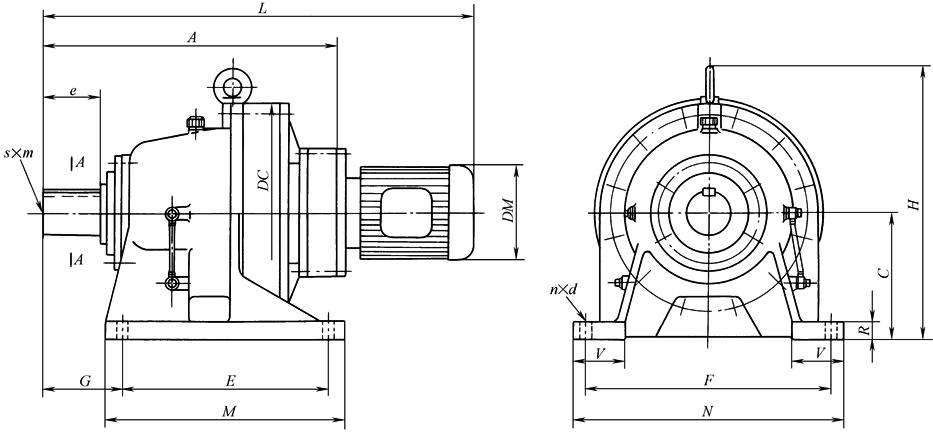

XWED型(机型号8160A~8275A)

b16d2d133a

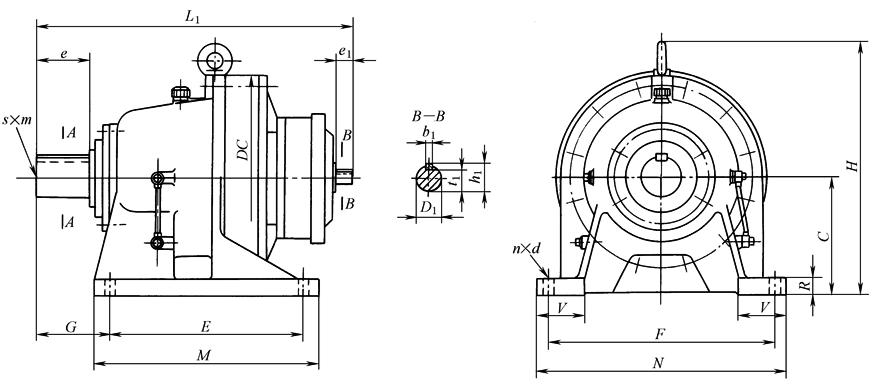

XWE型(机型号8160A~8275A)

b16d2d133b

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

机型号	XWED型		XWED型、XWE型
机型号	A	DC	C	E	F	M	N	G	H	R	V	n	d
8160A 8165A	373	300	160	150	370	238	410	139	356	25	75	4	18
8160B 8165B	384	300	160	150	370	238	410	139	356	25	75	4	18
8160C 8165C	389	300	160	150	370	238	410	139	356	25	75	4	18
8170A 8175A	418	340	200	275	380	335	430	125	425	30	80	4	22
8170B 8175B	432	340	200	275	380	335	430	125	425	30	80	4	22
8170C 8175C	436	340	200	275	380	335	430	125	425	30	80	4	22
8180A 8185A	474	370	220	320	420	380	470	145	460	30	85	4	22
8180B 8185B	496	370	220	320	420	380	470	145	460	30	85	4	22
8190A 8195A	556	430	250	380	480	440	530	170	529	35	90	4	26
8190B 8195B	572	430	250	380	480	440	530	170	529	35	90	4	26
8205A	602	448	250	360	440	440	530	215	530	35	100	4	26
8205B	628	448	250	360	440	440	530	215	530	35	100	4	26
8215A	650	485	265	395	480	475	580	210	575	40	110	4	26
8215B	675	485	265	395	480	475	580	210	575	40	110	4	26
8225A	692	526	280	420	540	520	620	230	610	40	115	4	33
8225B	736	526	280	420	540	520	620	230	610	40	115	4	33
8235A	778	562	300	460	580	560	670	260	667	45	120	4	33
8235B	800	562	300	460	580	560	670	260	667	45	120	4	33
8245A	816	614	335	480	630	580	720	263	729	45	128	4	39
8245B	837	614	335	480	630	580	720	263	729	45	128	4	39
8255A	956	670	375	520	670	630	780	320	815	50	140	4	39
8255B	978	670	375	520	670	630	780	320	815	50	140	4	39
8265A	1088	736	400	590	770	700	880	390	874	55	160	4	45
8270A 8275A	1351	950	540	420×2	1050	1040	1160	485	1163	60	200	6	45

机型号	XWED型、XWE型						XWE型
	输出端						输入端					DC	L₁
	D (h6)	e	b	t	h	s×m	D₁ (h6)	e₁	b₁	t₁	h₁	DC	L₁
8160A 8165A	60	90	18	53	64	M10×18	15	25	5	12	17	300	433
8160B 8165B	60	90	18	53	64	M10×18	15	25	5	12	17	300	439
8160C 8165C	60	90	18	53	64	M10×18	18	35	6	14.5	20.5	300	462
8170A 8175A	70	90	20	62.5	74.5	M12×24	15	25	5	12	17	340	478
8170B 8175B	70	90	20	62.5	74.5	M12×24	15	25	5	12	17	340	484
8170C 8175C	70	90	20	62.5	74.5	M12×24	18	35	6	14.5	20.5	340	509
8180A 8185A	80	110	22	71	85	M12×24	15	25	5	12	17	370	526
8180B 8185B	80	110	22	71	85	M12×24	22	40	6	18.5	24.5	370	577
8190A 8195A	95	135	25	86	100	M20×34	18	35	6	14.5	20.5	430	629
8190B 8195B	95	135	25	86	100	M20×34	22	40	6	18.5	24.5	430	653
8205A	100	165	28	90	106	M20×34	18	35	6	14.5	20.5	448	670
8205B	100	165	28	90	106	M20×34	22	40	6	18.5	24.5	448	705
8215A	110	165	28	100	116	M20×34	22	40	6	18.5	24.5	485	731
8215B	110	165	28	100	116	M20×34	30	45	8	26	33	485	780
8225A	120	165	32	109	127	M20×34	22	40	6	18.5	24.5	526	773
8225B	120	165	32	109	127	M20×34	35	55	10	30	38	526	860
8235A	130	200	32	119	137	M24×41	30	45	8	26	33	562	883
8235B	130	200	32	119	137	M24×41	40	65	12	35	43	562	938
8245A	140	200	36	128	148	M24×41	30	45	8	26	33	614	921
8245B	140	200	36	128	148	M24×41	40	65	12	35	43	614	975
8255A	160	240	40	147	169	M30×49	35	55	10	30	38	670	1081
8255B	160	240	40	147	169	M30×49	45	70	14	39.5	48.5	670	1133
8265A	170	300	40	157	179	M30×49	45	70	14	39.5	48.5	736	1243
8270A 8275A	180	330	45	165	190	M42×52	45	70	14	39.5	48.5	950	1504

注：1．XWED型减速器的DM、J、L尺寸见表2。

2．油浴式润滑。

表2　　　　　　　　　　　　　　　　　　　　　　XWED型(机型号8160A~8275A)减速器外形尺寸
功率 /kW	尺寸 /mm	机　　　型　　　号
功率 /kW	尺寸 /mm	8160A 8165A	8160B 8165B	8160C 8165C	8170A 8175A	8170B 8175B	8170C 8175C	8180A 8185A	8180B 8185B	8190A 8195A	8190B 8195B	8205A	8205B
0.18	DM	130			130
	J	100			100
	L	624			670
0.37	DM	140			140			140
	J	125			125			125
	L	624			670			707
0.55	DM	175			175			175
	J	160			160			160
	L	655			701			756
0.75	DM	175			175			175		175		175
	J	160			160			160		160		160
	L	655			701			756		838		879
1.1	DM		195			195		195		195		195
	J		170			170		170		170		170
	L		681			726		768		850		891
1.5	DM		195			195		195		195		195
	J		170			170		170		170		170
	L		705			750		792		874		915
2.2	DM		215	215		215	215	215		215	215		215
	J		185	185		185	185	185		185	185		185
	L		745	747		790	794	832		914	930		982
3	DM			215			215		215	215			215
	J			185			185		185	185			185
	L			747			794		854	914			982
4	DM			230			230		230	230	230		230
	J			190			190		190	190	190		190
	L			764			811		882	931	947		999
5.5	DM						270		270	270	270		270
	J						210		210	210	210		210
	L						874		934	994	1010		1062
7.5	DM								270		270		270
	J								210		210		210
	L								972		1048		1100
功率 /kW	尺寸 /mm	机　　　型　　　号
功率 /kW	尺寸 /mm	8215A	8215B	8225A	8225B	8235A	8235B	8245A	8245B	8255A	8255B	8265A	8270A 8275A
1.5	DM	195		195
	J	170		170
	L	968		1010
2.2	DM	215		215		215		215
	J	185		185		185		185
	L	1008		1050		1136		1174
3	DM	215		215				215		215
	J	185		185				185		185
	L	1008		1050				1174		1361
4	DM	230		230		230		230		230
	J	190		190		190		190		190
	L	1025		1067		1153		1191		1331
5.5	DM	270		270		270		270		270		270	270
	J	210		210		210		210		210		210	210
	L	1088		1130		1216		1254		1394		1526	1787
7.5	DM	270	270	270		270		270		270		270	270
	J	210	210	210		210		210		210		210	210
	L	1126	1151	1168		1254		1292		1432		1564	1825
11	DM		325		325	325		325		325		325	325
	J		255		255	255		255		255		255	255
	L		1187		1247	1290		1328		1468		1600	1861
15	DM				325	325		325	325	325		325	325
	J				255	255		255	255	255		255	255
	L				1292	1335		1373	1394	1531		1645	1906
18.5	DM				400		400		400	400		400	400
	J				310		310		210	310		310	210
	L				1402		1467		1504	1623		1755	2016
22	DM						400		400	400		400	400
	J						310		310	310		310	310
	L						1467		1504	1623		1755	2016
30	DM										450	450	450
	J										345	340	340
	L										1691	1768	2029
37	DM											450	450
	J											340	340
	L											1793	2054
注：表中所列尺寸是以Y型及YA型电机为基准，选用其他型式电机时，请与制造厂联系。
