一级立式直联型(XLD型)和双轴型(XL型)外形、安装尺寸 (机型号8160～8185) /mm

机型号8160~8265

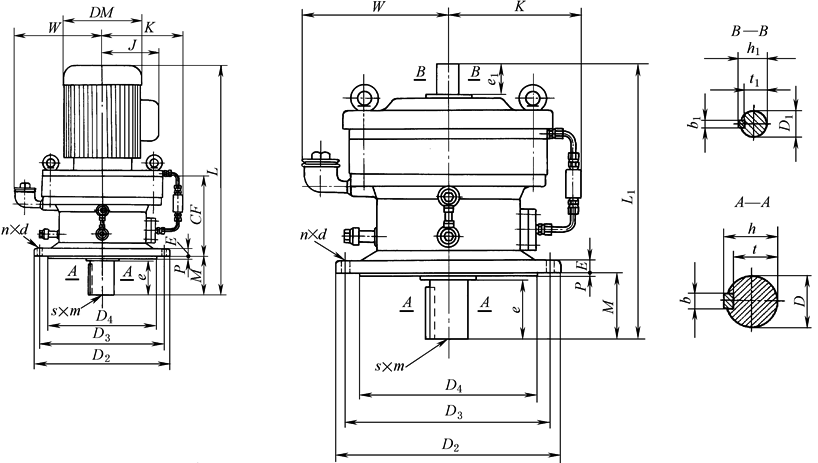

一级立式直连型(XLD型)和双轴型(XL型)外形、安装尺寸 XLD型　　　　　　　　　　　　　　　　　　　　　　XL型 (机型号8160~8265)　　　　　　　　　　　　　　　　(机型号8160~8265)
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
机型号	XLD型	XLD型、XL型																XL型
	CF	P	E	M	n	d	D₂	D₃	D₄ (h9)	K	W	输出端						输入端					L₁	质量 /kg
	CF	P	E	M	n	d	D₂	D₃	D₄ (h9)	K	W	D (h6)	e	b	h	t	s×m	D₁ (h6)	e₁	b₁	h₁	t₁	L₁	质量 /kg
8160	219	4	20	89	6	11	340	310	270	217	200	60	80	18	64	53	M10×18	30	45	8	33	26	413	79
8165	219	4	20	89	6	11	340	310	270	217	200	60	80	18	64	53	M10×18	30	45	8	33	26	413	79
8170	258	5	22	94	8	14	400	360	316	222	225	70	84	20	74.5	62.5	M12×24	35	55	10	38	30	477	121
8175	258	5	22	94	8	14	400	360	316	222	225	70	84	20	74.5	62.5	M12×24	35	55	10	38	30	477	121
8180	279	5	22	110	8	18	430	390	345	237	240	80	100	22	85	71	M12×24	40	65	12	43	35	527	150
8185	279	5	22	110	8	18	430	390	345	237	240	80	100	22	85	71	M12×24	40	65	12	43	35	527	150
8190	320	6	30	145	12	18	490	450	400	360	200	95	125	25	100	86	M20×34	45	70	14	48.5	39.5	617	225
8195	320	6	30	145	12	18	490	450	400	360	200	95	125	25	100	86	M20×34	45	70	14	48.5	39.5	617	225
8205	308	5	30	204	8	22	455	405	355	376	287	100	165	28	106	90	M20×34	45	82	14	48.5	39.5	678
8215	328	7	35	203	8	24	490	440	390	400	290	110	165	28	116	100	M20×34	50	82	14	53.5	44.5	708
8225	356	10	35	210	8	27	535	475	415	400	326	120	165	32	127	109	M20×34	55	82	16	59	49	752	465
8235	380	10	40	250	8	27	570	510	450	413	344	130	200	32	137	119	M24×41	60	105	18	64	53	839
8245	411	10	40	250	8	33	635	560	485	420	365	140	200	36	148	128	M24×41	65	105	18	69	58	877
8255	493	10	45	295	8	33	685	610	535	432	425	160	240	40	169	147	M30×49	80	130	22	85	71	1040
8265	532	10	50	360	8	39	750	660	570	460	431	170	300	40	179	157	M30×49	80	130	22	85	71	1150
注：1．表中所列尺寸及质量是以Y型及YA型电机为基准，选用其他型式电机时，请与制造厂联系。 2．柱塞泵强制润滑或油浴润滑(速比较小，i＜13时)。 3．XLD型减速器的DM、J、L尺寸及质量见表2。

表2　　　　　　　　　　　　　　　　　　　XLD型(机型号8160-8275)减速器外形尺寸
电机		尺寸 /mm		机型号
功率/kW	极数			8160		8165		8170		8175		8180		8185		8190		8195		8205		8215		8225
1.5	4	DM		195		195
		J		170		170
		L		626		626
		质量/kg		104		104
2.2	4	DM		215		215		215		215
		J		185		185		185		185
		L		669		669		719		719
		质量/kg		110		110		146		146
3	4	DM		215		215		215		215
		J		185		185		185		185
		L		669		669		719		719
		质量/kg		110		110		146		146
4	4	DM		240		240		240		240		240		240
		J		195		195		195		195		195		195
		L		684		684		737		737		781		781
		质量/kg		142		142		178		178		210		210
5.5	4	DM		275		275		275		275		275		275		275
		J		215		215		215		215		215		215		215
		L		739		739		787		787		831		831		907
		质量/kg		153		153		189		189		221		221		294
7.5	4	DM		275		275		275		275		275		275		275		275		275
		J		215		215		215		215		215		215		215		215		215
		L		774		774		827		827		866		866		952		952		989
		质量/kg		153		153		212		212		244		244		309		309
11	4	DM		335		335		335		335		335		335		335		335		335		335
		J		265		265		265		265		265		265		265		265		265		265
		L		804		804		857		857		896		896		977		977		1017		1041
		质量/kg		191		191		227		227		259		259		350		350
15	4	DM		335		335		335		335		335		335		335		335		335		335		335
		J		265		265		265		265		265		265		265		265		265		265		265
		L		853		853		897		897		936		936		1022		1022		1157		1172		1218
		质量/kg		212		212		249		249		281		281		389		389
18.5	4	DM						380		380		380		380		380		380		380		380		380
		J						300		300		300		300		300		300		300		300		300
		L						1019		1019		1056		1056		1132		1132		1176		1191		1234
		质量/kg						289		289		321		321		435		435
22	4	DM						380		380		380		380		380		380		380		380		380
		J						300		300		300		300		300		300		300		300		300
		L						1019		1019		1056		1056		1132		1132		1176		1191		1234
		质量/kg						314		314		346		346		435		435
30	4	DM												420		420		420		420		420		420
		J												340		340		340		340		340		340
		L												1102		1178		1178		1215		1239		1279
		质量/kg												426		515		515
37	4	DM																490		490		490		490
		J																375		375		375		375
		L																1248		1267		1291		1331
		质量/kg
45	4	DM																		490		490		490
		J																		375		375		375
		L																		1392		1416		1456
		质量/kg
55	4	DM																				515		515
		J																				445		445
		L																				1491		1526
		质量/kg
电机			尺寸 /mm		机型号
功率/kW	极数				8185		8195		8205		8215		8225		8235		8245		8255		8265		8270 8275
15	6		DM								380		380		380		380
			J								300		300		300		300
			L								1131		1218		1278		1307
			质量/kg
18.5	6		DM		420		420		420		420		420		420		420		420
			J		315		315		315		315		315		315		315		315
			L		1056		1132		1176		1193		1234		1303		1330		1461
			质量/kg		321		435
22	6		DM		420		420		420		420		420		420		420		420		420
			J		315		315		315		315		315		315		315		315		315
			L		1056		1132		1176		1193		1234		1303		1330		1461		1565
			质量/kg		346		455
30	6		DM				490		490		490		490		490		490		490		490		490
			J				375		375		375		375		375		375		375		375		375
			L				1178		1225		1239		1279		1346		1375		1506		1610		1870
			质量/kg				515
37	6		DM						515		515		515		515		515		515		515		515
			J						385		385		385		385		385		385		385		385
			L						1302		1309		1349		1416		1445		1578		1680		1940
			质量/kg
46	6		DM								580		580		580		580		580		580		580
			J								470		470		470		470		470		470		470
			L								1416		1439		1503		1534		1661		1765		2025
			质量/kg
55	6		DM										580		580		580		580		580		580
			J										470		470		470		470		470		470
			L										1594		1658		1687		1716		1820		2080
			质量/kg
75	6		DM												645		645		645		645		645
			J												576		576		576		576		576
			L												1798		1827		1945		2062		2322
			质量/kg
注：所用电机为Y系列及YA系列增安型尺寸，若用YB、YEJ、YCT等型式电机请与生产厂联系。
