计算选型
|
链宽每1mm的额定功率表(GB/T 10855—2003) |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
节距p |
4.76mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
z1 |
n1/r·min-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
500 |
600 |
700 |
800 |
900 |
1200 |
1800 |
2000 |
3500 |
5000 |
7000 |
9000 |
|||||||||||||||||||||||||||||||||||||||
|
P0/kW |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
15 |
0.00822 |
0.00969 |
0.01116 |
0.01262 |
0.01380 |
0.01761 |
0.02349 |
0.02642 |
0.03905 |
0.04873 |
0.05695 |
0.05754 |
||||||||||||||||||||||||||||||||||||||
|
17 |
0.00969 |
0.01145 |
0.01292 |
0.01468 |
0.01615 |
0.02055 |
0.02818 |
0.03083 |
0.04697 |
0.05872 |
0.07046 |
0.07398 |
||||||||||||||||||||||||||||||||||||||
|
19 |
0.01086 |
0.01262 |
0.01468 |
0.01615 |
0.01791 |
0.02349 |
0.03229 |
0.03523 |
0.05284 |
0.06752 |
0.08103 |
0.08573 |
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||
|
21 |
0.01204 |
0.01409 |
0.01615 |
0.01820 |
0.01996 |
0.02554 |
0.03582 |
0.03905 |
0.05960 |
0.07574 |
0.09160 |
0.09835 |
||||||||||||||||||||||||||||||||||||||
|
23 |
0.01321 |
0.01556 |
0.01761 |
0.01996 |
0.02202 |
0.02818 |
0.03963 |
0.04316 |
0.06606 |
0.08455 |
0.10275 |
0.11097 |
||||||||||||||||||||||||||||||||||||||
|
25 |
0.01439 |
0.01703 |
0.01938 |
0.02173 |
0.02407 |
0.03083 |
0.04316 |
0.04697 |
0.07193 |
0.09189 |
0.11156 |
0.12037 |
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||
|
27 |
0.01556 |
0.01820 |
0.02084 |
0.02349 |
0.02584 |
0.03376 |
0.4639 |
0.05050 |
0.07721 |
0.09835 |
0.11919 |
0.12830 |
||||||||||||||||||||||||||||||||||||||
|
29 |
0.01673 |
0.01967 |
0.02231 |
0.02525 |
0.02789 |
0.03552 |
0.04991 |
0.05431 |
0.08308 |
0.10598 |
0.12918 |
0.13857 |
||||||||||||||||||||||||||||||||||||||
|
31 |
0.01761 |
0.02114 |
0.02378 |
0.02672 |
0.02965 |
0.03817 |
0.05314 |
0.05784 |
0.08866 |
0.11274 |
0.13681 |
0.14679 |
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||
|
33 |
0.01879 |
0.2202 |
0.02525 |
0.02848 |
0.03141 |
0.04022 |
0.05578 |
0.06107 |
0.09307 |
0.11802 |
0.14239 |
— |
||||||||||||||||||||||||||||||||||||||
|
35 |
0.01996 |
0.02349 |
0.02701 |
0.03024 |
0.03347 |
0.04257 |
0.05960 |
0.06488 |
0.10011 |
0.12536 |
0.15149 |
— |
||||||||||||||||||||||||||||||||||||||
|
37 |
0.02084 |
0.02466 |
0.02818 |
0.03171 |
0.03494 |
0.04462 |
0.06195 |
0.06752 |
0.10217 |
0.12888 |
0.15384 |
— |
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||
|
40 |
0.02055 |
0.02672 |
0.03053 |
0.03406 |
0.03787 |
0.04815 |
0.06694 |
0.07340 |
0.11068 |
0.13975 |
— |
— |
||||||||||||||||||||||||||||||||||||||
|
45 |
0.02525 |
0.02995 |
0.03376 |
0.03817 |
0.04198 |
0.05373 |
0.07428 |
0.08074 |
0.12184 |
0.15296 |
— |
— |
||||||||||||||||||||||||||||||||||||||
|
50 |
0.02789 |
0.03288 |
0.03728 |
0.04022 |
0.04639 |
0.05872 |
0.08162 |
0.08866 |
0.13270 |
0.16587 |
— |
— |
||||||||||||||||||||||||||||||||||||||
|
润滑 方式 |
Ⅰ |
Ⅱ |
Ⅲ |
|||||||||||||||||||||||||||||||||||||||||||||||
|
节距p |
9.525mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
z1 |
n1/r·min-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
500 |
1000 |
1200 |
1500 |
1800 |
2000 |
2500 |
3000 |
3500 |
4000 |
5000 |
6000 |
||||||||||||||||||||||||||||||||||||||
|
P0/kW |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
17① |
0.01350 |
0.06165 |
0.13505 |
0.14386 |
0.15560 |
0.19083 |
0.20257 |
0.23193 |
0.24954 |
0.25835 |
0.25835 |
— |
— |
|||||||||||||||||||||||||||||||||||||
|
19① |
0.01556 |
0.07340 |
0.14092 |
0.15853 |
0.19083 |
0.21725 |
0.23193 |
0.26716 |
0.29065 |
0.29358 |
0.32294 |
0.28771 |
— |
|||||||||||||||||||||||||||||||||||||
|
21 |
0.01703 |
0.08220 |
0.14973 |
0.17615 |
0.21432 |
0.24367 |
0.26422 |
0.29358 |
0.32294 |
0.35230 |
0.35230 |
0.35230 |
0.29358 |
|||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
|
23 |
0.01850 |
0.08807 |
0.16441 |
0.19376 |
0.23487 |
0.27303 |
0.29358 |
0.35230 |
0.38166 |
0.41102 |
0.41102 |
0.41102 |
0.35230 |
|||||||||||||||||||||||||||||||||||||
|
25 |
0.02026 |
0.09688 |
0.17909 |
0.21432 |
0.25835 |
0.29358 |
0.32294 |
0.38166 |
0.41102 |
0.44037 |
0.44037 |
0.44037 |
0.41102 |
|||||||||||||||||||||||||||||||||||||
|
27 |
0.02173 |
0.10275 |
0.19964 |
0.23193 |
0.27890 |
0.32294 |
0.35230 |
0.41102 |
0.44037 |
0.46973 |
0.52845 |
0.52845 |
0.46973 |
|||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
|
29 |
0.02349 |
0.11156 |
0.021432 |
0.24954 |
0.29358 |
0.35230 |
0.38166 |
0.44037 |
0.46973 |
0.52845 |
0.55781 |
0.55781 |
0.52845 |
|||||||||||||||||||||||||||||||||||||
|
31 |
0.2495 |
0.12037 |
0.22899 |
0.26716 |
0.32294 |
0.38166 |
0.41102 |
0.46973 |
0.52845 |
0.55781 |
0.58716 |
0.58716 |
0.55781 |
|||||||||||||||||||||||||||||||||||||
|
33 |
0.02642 |
0.12918 |
0.24367 |
0.28771 |
0.35230 |
0.41102 |
0.44037 |
0.52845 |
0.55781 |
0.61652 |
0.61652 |
0.61652 |
0.58716 |
|||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
|
35 |
0.02818 |
0.13505 |
0.25835 |
0.29358 |
0.38166 |
0.44037 |
0.46973 |
0.55781 |
0.58716 |
0.67524 |
0.67524 |
0.67524 |
0.61652 |
|||||||||||||||||||||||||||||||||||||
|
37 |
0.02936 |
0.14386 |
0.26716 |
0.32294 |
0.41102 |
0.44037 |
0.46973 |
0.58716 |
0.61652 |
0.70460 |
0.70460 |
0.70460 |
— |
|||||||||||||||||||||||||||||||||||||
|
40 |
0.03229 |
0.15560 |
0.29358 |
0.35230 |
0.44037 |
0.46973 |
0.52845 |
0.61652 |
0.70460 |
0.73396 |
0.76331 |
0.76231 |
— |
|||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
|
45 |
0.03817 |
0.17615 |
0.32294 |
0.38166 |
0.46973 |
0.55781 |
0.58716 |
0.70460 |
0.76331 |
0.82203 |
0.85139 |
— |
— |
|||||||||||||||||||||||||||||||||||||
|
50 |
0.04110 |
0.19376 |
0.38166 |
0.44037 |
0.52845 |
0.58716 |
0.67524 |
0.76331 |
0.85139 |
0.88075 |
— |
— |
— |
|||||||||||||||||||||||||||||||||||||
|
润滑 方式 |
Ⅰ |
Ⅱ |
Ⅲ |
|||||||||||||||||||||||||||||||||||||||||||||||
|
节距p |
12.7mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
z1 |
n1/r·min-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
500 |
700 |
1000 |
1200 |
1800 |
2000 |
2500 |
3000 |
3500 |
4000 |
||||||||||||||||||||||||||||||||||||||||
|
P0/kW |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
17① |
0.02437 |
0.11156 |
0.14679 |
0.18496 |
0.22019 |
0.29358 |
0.32294 |
0.32294 |
0.32294 |
0.32294 |
— |
|||||||||||||||||||||||||||||||||||||||
|
19① |
0.02730 |
0.11156 |
0.14679 |
0.22019 |
0.25835 |
0.32294 |
0.38166 |
0.41102 |
0.41102 |
0.41102 |
— |
|||||||||||||||||||||||||||||||||||||||
|
21 |
0.02936 |
0.014679 |
0.18496 |
0.25835 |
0.29358 |
0.41102 |
0.41102 |
0.44037 |
0.46973 |
0.46973 |
— |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
23 |
0.3229 |
0.14679 |
0.22019 |
0.29358 |
0.32294 |
0.44037 |
0.46973 |
0.55781 |
0.55781 |
0.55781 |
0.52845 |
|||||||||||||||||||||||||||||||||||||||
|
25 |
0.03523 |
0.14679 |
0.22019 |
0.29358 |
0.38166 |
0.46973 |
0.52845 |
0.58716 |
0.61652 |
0.61652 |
0.58716 |
|||||||||||||||||||||||||||||||||||||||
|
27 |
0.03817 |
0.18496 |
0.25835 |
0.32294 |
0.38166 |
0.52845 |
0.55781 |
0.61652 |
0.70460 |
0.70460 |
0.67524 |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
29 |
0.04110 |
0.18496 |
0.25835 |
0.38166 |
0.41102 |
0.55781 |
0.61652 |
0.70460 |
0.73396 |
0.73396 |
0.73396 |
|||||||||||||||||||||||||||||||||||||||
|
31 |
0.04404 |
0.22019 |
0.29358 |
0.38166 |
0.44037 |
0.61652 |
0.67524 |
0.73396 |
0.82203 |
0.82203 |
0.82203 |
|||||||||||||||||||||||||||||||||||||||
|
33 |
0.04697 |
0.22019 |
0.29658 |
0.41102 |
0.46973 |
0.67524 |
0.70460 |
0.82203 |
0.85139 |
0.88075 |
0.85139 |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
35 |
0.05284 |
0.22019 |
0.32294 |
0.44037 |
0.52845 |
0.70460 |
0.73396 |
0.85139 |
0.91011 |
0.91011 |
0.88075 |
|||||||||||||||||||||||||||||||||||||||
|
37 |
0.05578 |
0.25835 |
0.32294 |
0.46973 |
0.55781 |
0.73396 |
0.76331 |
0.88075 |
0.96882 |
0.86882 |
— |
|||||||||||||||||||||||||||||||||||||||
|
40 |
0.05872 |
0.25835 |
0.38166 |
0.52845 |
0.58716 |
0.82203 |
0.85139 |
0.96882 |
1.02754 |
1.02754 |
— |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
45 |
0.07340 |
0.29358 |
0.41102 |
0.55781 |
0.67524 |
0.88075 |
0.88075 |
1.05690 |
1.14497 |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
50 |
0.07340 |
0.32294 |
0.44037 |
0.61652 |
0.73396 |
0.99818 |
1.05690 |
1.17433 |
— |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
润滑 方式 |
Ⅰ |
Ⅱ |
Ⅲ |
|||||||||||||||||||||||||||||||||||||||||||||||
|
节距p |
15.875mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
z1 |
n1/r·min-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
500 |
700 |
1000 |
1200 |
1800 |
2000 |
2500 |
3000 |
3500 |
|||||||||||||||||||||||||||||||||||||||||
|
P0/kW |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
17① |
0.03817 |
0.18496 |
0.22019 |
0.29358 |
0.32294 |
0.41102 |
0.44037 |
0.41102 |
— |
— |
||||||||||||||||||||||||||||||||||||||||
|
19① |
0.04110 |
0.18496 |
0.25835 |
0.38166 |
0.41102 |
0.46973 |
0.52845 |
0.52845 |
— |
— |
||||||||||||||||||||||||||||||||||||||||
|
21 |
0.04697 |
0.22019 |
0.29658 |
0.38166 |
0.44037 |
0.55181 |
0.58716 |
0.58716 |
0.58716 |
— |
||||||||||||||||||||||||||||||||||||||||
|
23 |
0.05284 |
0.22019 |
0.32294 |
0.44037 |
0.46973 |
0.61652 |
0.67524 |
0.70460 |
0.67524 |
— |
||||||||||||||||||||||||||||||||||||||||
|
25 |
0.05578 |
0.25835 |
0.32294 |
0.46973 |
0.55781 |
0.70460 |
0.73396 |
0.76331 |
0.76331 |
0.70460 |
||||||||||||||||||||||||||||||||||||||||
|
27 |
0.05872 |
0.29358 |
0.38166 |
0.52845 |
0.58716 |
0.76331 |
0.82203 |
0.85139 |
0.85139 |
0.76331 |
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
|
29 |
0.06165 |
0.29358 |
0.41102 |
0.55781 |
0.61652 |
0.82203 |
0.88075 |
0.91011 |
0.91011 |
0.85139 |
||||||||||||||||||||||||||||||||||||||||
|
31 |
0.07046 |
0.32294 |
0.44037 |
0.58716 |
0.67524 |
0.88075 |
0.91011 |
0.99818 |
0.99818 |
0.91011 |
||||||||||||||||||||||||||||||||||||||||
|
33 |
0.07340 |
0.32294 |
0.46973 |
0.61652 |
0.73396 |
0.96882 |
0.99818 |
1.05690 |
1.05690 |
0.99818 |
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
|
35 |
0.7633 |
0.38166 |
0.46973 |
0.67524 |
0.76331 |
0.99818 |
1.05690 |
1.14497 |
1.14497 |
1.02754 |
||||||||||||||||||||||||||||||||||||||||
|
37 |
0.08220 |
0.38166 |
0.52845 |
0.70460 |
0.82203 |
1.05690 |
1.14497 |
1.26240 |
1.20369 |
— |
||||||||||||||||||||||||||||||||||||||||
|
40 |
0.08807 |
0.41102 |
0.55781 |
0.76331 |
0.88075 |
1.14497 |
1.20369 |
1.29176 |
— |
— |
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
|
45 |
0.09982 |
0.46973 |
0.61652 |
0.85139 |
0.99818 |
1.29176 |
1.35048 |
— |
— |
— |
||||||||||||||||||||||||||||||||||||||||
|
50 |
0.11156 |
0.52845 |
0.70460 |
0.96882 |
1.11561 |
1.40919 |
1.46791 |
— |
— |
— |
||||||||||||||||||||||||||||||||||||||||
|
润滑 方式 |
Ⅰ |
Ⅱ |
Ⅲ |
|||||||||||||||||||||||||||||||||||||||||||||||
|
节距p |
19.05mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
z1 |
n1/r·min-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
500 |
700 |
1000 |
1200 |
1500 |
1800 |
2000 |
2500 |
||||||||||||||||||||||||||||||||||||||||||
|
P0/kW |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
17① |
0.05578 |
0.23780 |
0.32294 |
0.41102 |
0.44037 |
0.46973 |
0.52845 |
0.52845 |
— |
|||||||||||||||||||||||||||||||||||||||||
|
19① |
0.05872 |
0.27303 |
0.38166 |
0.44037 |
0.52845 |
0.58716 |
0.61652 |
0.61652 |
— |
|||||||||||||||||||||||||||||||||||||||||
|
21 |
0.06752 |
0.29358 |
0.41102 |
0.52845 |
0.58716 |
0.67524 |
0.70460 |
0.73396 |
0.70460 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||
|
23 |
0.07340 |
0.32294 |
0.44037 |
0.58716 |
0.67524 |
0.78396 |
0.82203 |
0.82203 |
0.82203 |
|||||||||||||||||||||||||||||||||||||||||
|
25 |
0.08220 |
0.38166 |
0.46973 |
0.61652 |
0.73396 |
0.85139 |
0.91011 |
0.91011 |
0.88075 |
|||||||||||||||||||||||||||||||||||||||||
|
27 |
0.08514 |
0.41102 |
0.52845 |
0.70460 |
0.82203 |
0.91011 |
0.99818 |
1.02754 |
1.02754 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||
|
29 |
0.09101 |
0.44037 |
0.58716 |
0.76331 |
0.88075 |
0.99818 |
1.05690 |
1.11561 |
1.11561 |
|||||||||||||||||||||||||||||||||||||||||
|
31 |
0.09982 |
0.44037 |
0.61652 |
0.82203 |
0.91011 |
1.05690 |
1.17433 |
1.20369 |
1.20369 |
|||||||||||||||||||||||||||||||||||||||||
|
33 |
0.10569 |
0.46973 |
0.67524 |
0.88075 |
0.99818 |
1.14497 |
1.26240 |
1.29176 |
1.29176 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||
|
35 |
0.11156 |
0.52845 |
0.70460 |
0.91011 |
1.05690 |
1.20369 |
1.32112 |
1.35048 |
1.35048 |
|||||||||||||||||||||||||||||||||||||||||
|
37 |
0.11743 |
0.55781 |
0.73396 |
0.99818 |
1.14497 |
1.29176 |
1.40919 |
1.43855 |
1.43855 |
|||||||||||||||||||||||||||||||||||||||||
|
40 |
0.12918 |
0.58716 |
0.82203 |
1.05690 |
1.20369 |
1.40919 |
1.49727 |
1.55599 |
1.55599 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||
|
45 |
0.14386 |
0.67524 |
0.88075 |
1.17433 |
1.35048 |
1.55599 |
1.64406 |
1.70278 |
— |
|||||||||||||||||||||||||||||||||||||||||
|
50 |
0.15853 |
0.73396 |
0.99818 |
1.32112 |
1.49727 |
1.70278 |
1.79085 |
— |
— |
|||||||||||||||||||||||||||||||||||||||||
|
润滑 方式 |
Ⅰ |
Ⅱ |
Ⅲ |
|||||||||||||||||||||||||||||||||||||||||||||||
|
节距p |
25.4mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
z1 |
n1/r·min-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
200 |
300 |
400 |
500 |
700 |
1000 |
1200 |
1500 |
1800 |
2000 |
||||||||||||||||||||||||||||||||||||||||
|
P0/kW |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
17① |
0.11156 |
0.18496 |
0.25835 |
0.32294 |
0.41102 |
0.52845 |
0.61652 |
0.67524 |
— |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
19① |
0.11156 |
0.22019 |
0.29358 |
0.38166 |
0.44037 |
0.58716 |
0.73396 |
0.76331 |
0.82203 |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
21 |
0.11156 |
0.22019 |
0.32294 |
0.44037 |
0.52845 |
0.67524 |
0.85139 |
0.91011 |
0.96882 |
0.96882 |
— |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
23 |
0.11156 |
0.25835 |
0.38166 |
0.46973 |
0.55781 |
0.73396 |
0.91011 |
1.02754 |
1.11561 |
1.11561 |
— |
|||||||||||||||||||||||||||||||||||||||
|
25 |
0.14679 |
0.25835 |
0.41102 |
0.52845 |
0.61652 |
0.82203 |
1.02754 |
1.14497 |
1.20369 |
1.20369 |
1.20369 |
|||||||||||||||||||||||||||||||||||||||
|
27 |
0.14679 |
0.29358 |
0.44037 |
0.55781 |
0.70460 |
0.88075 |
1.14497 |
1.26240 |
1.35048 |
1.35048 |
1.32112 |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
29 |
0.14679 |
0.32294 |
0.46973 |
0.56716 |
0.73396 |
0.96882 |
1.20369 |
1.35048 |
1.46791 |
1.49727 |
1.46791 |
|||||||||||||||||||||||||||||||||||||||
|
31 |
0.18496 |
0.32294 |
0.46973 |
0.67524 |
0.82203 |
1.02754 |
1.32112 |
1.46791 |
1.58534 |
1.61470 |
1.58534 |
|||||||||||||||||||||||||||||||||||||||
|
33 |
0.18496 |
0.38166 |
0.52845 |
0.70460 |
0.85139 |
1.11561 |
1.43855 |
1.58534 |
1.73214 |
1.73214 |
1.70278 |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
35 |
0.18496 |
0.38166 |
0.55781 |
0.73396 |
0.88075 |
1.17433 |
1.49727 |
1.64406 |
1.79085 |
1.84957 |
1.79085 |
|||||||||||||||||||||||||||||||||||||||
|
37 |
0.19964 |
0.41102 |
0.58716 |
0.76331 |
0.96882 |
1.26240 |
1.58534 |
1.76149 |
1.90828 |
1.93764 |
— |
|||||||||||||||||||||||||||||||||||||||
|
40 |
0.22019 |
0.44037 |
0.67524 |
0.85139 |
1.02754 |
1.32112 |
1.73214 |
1.90828 |
2.05508 |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
45 |
0.25835 |
0.46973 |
0.73396 |
0.91011 |
1.14497 |
1.49727 |
1.90828 |
2.08443 |
2.23123 |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
50 |
0.29358 |
0.55781 |
0.82203 |
1.02754 |
1.26240 |
1.64406 |
2.08443 |
2.28994 |
— |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
润滑 方式 |
Ⅰ |
Ⅱ |
Ⅲ |
|||||||||||||||||||||||||||||||||||||||||||||||
|
节距p |
31.75mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
z1 |
n1/r·min-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
1000 |
1200 |
1500 |
||||||||||||||||||||||||||||||||||||||||
|
P0/kW |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
19① |
0.16441 |
0.29358 |
0.44037 |
0.58716 |
0.70460 |
0.76331 |
0.85139 |
0.91011 |
0.99818 |
1.02754 |
— |
|||||||||||||||||||||||||||||||||||||||
|
21 |
0.18496 |
0.32294 |
0.52845 |
0.67524 |
0.76331 |
0.88075 |
0.86882 |
1.05690 |
1.17433 |
1.20369 |
— |
|||||||||||||||||||||||||||||||||||||||
|
23 |
0.20257 |
0.38166 |
0.55781 |
0.70460 |
0.85139 |
0.99818 |
1.05690 |
1.17433 |
1.32112 |
1.35048 |
1.35048 |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
25 |
0.22019 |
0.41102 |
0.58716 |
0.76331 |
0.91011 |
1.05690 |
1.17433 |
1.29176 |
1.46791 |
1.55599 |
1.55599 |
|||||||||||||||||||||||||||||||||||||||
|
27 |
0.23487 |
0.44037 |
0.67524 |
0.85139 |
1.02754 |
1.17433 |
1.29176 |
1.43855 |
1.58534 |
1.70278 |
1.70278 |
|||||||||||||||||||||||||||||||||||||||
|
29 |
0.25248 |
0.46973 |
0.70460 |
0.91011 |
1.11561 |
1.26240 |
1.40919 |
1.55599 |
1.73214 |
1.84957 |
1.87893 |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
31 |
0.27303 |
0.52845 |
0.76331 |
0.99818 |
1.17433 |
1.35048 |
1.49727 |
1.64406 |
1.87893 |
1.99636 |
2.02572 |
|||||||||||||||||||||||||||||||||||||||
|
33 |
0.29065 |
0.55781 |
0.82203 |
1.02754 |
1.26240 |
1.43855 |
1.61470 |
1.76149 |
2.02572 |
2.14315 |
2.17251 |
|||||||||||||||||||||||||||||||||||||||
|
35 |
0.32294 |
0.58716 |
0.85139 |
1.11561 |
1.32112 |
1.55599 |
1.73214 |
1.87893 |
2.14315 |
2.28994 |
2.28994 |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
37 |
0.32294 |
0.61652 |
0.88075 |
1.17433 |
1.40919 |
1.61470 |
1.84957 |
1.99636 |
2.23123 |
2.37802 |
— |
|||||||||||||||||||||||||||||||||||||||
|
40 |
0.35230 |
0.70460 |
0.99818 |
1.29176 |
1.55599 |
1.76149 |
1.99636 |
2.17251 |
2.43673 |
2.58352 |
— |
|||||||||||||||||||||||||||||||||||||||
|
45 |
0.38166 |
0.76331 |
1.11561 |
1.43855 |
1.73214 |
1.99636 |
2.20187 |
2.37802 |
2.67160 |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
50 |
0.44037 |
0.85139 |
1.26240 |
1.58534 |
1.90828 |
2.17251 |
2.43673 |
2.64224 |
2.93582 |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
润滑 方式 |
Ⅰ |
Ⅱ |
Ⅲ |
|||||||||||||||||||||||||||||||||||||||||||||||
|
节距p |
38.1mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
z1 |
n1/r·min-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
||||||||||||||||||||||||||||||||||||||||
|
P0/kW |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
19① |
0.23487 |
0.44037 |
0.61652 |
0.82203 |
0.91011 |
1.02754 |
1.14497 |
1.17433 |
1.20369 |
1.26240 |
— |
|||||||||||||||||||||||||||||||||||||||
|
21 |
0.25835 |
0.46973 |
0.70460 |
0.88075 |
1.05690 |
1.17433 |
1.29176 |
1.35048 |
1.43855 |
1.43855 |
— |
|||||||||||||||||||||||||||||||||||||||
|
23 |
0.29358 |
0.55781 |
0.76331 |
0.99818 |
1.17433 |
1.32112 |
1.43855 |
1.55599 |
1.61470 |
1.64406 |
1.61470 |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
25 |
0.29358 |
0.58716 |
0.85139 |
1.11561 |
1.29176 |
1.46791 |
1.61470 |
1.73214 |
1.79085 |
1.90828 |
1.87893 |
|||||||||||||||||||||||||||||||||||||||
|
27 |
0.32294 |
0.67524 |
0.91011 |
1.17433 |
1.40919 |
1.58534 |
1.76149 |
1.87893 |
1.99636 |
2.05508 |
2.05508 |
|||||||||||||||||||||||||||||||||||||||
|
29 |
0.38166 |
0.70460 |
0.99818 |
1.29176 |
1.49727 |
1.73214 |
1.90828 |
2.05508 |
2.17251 |
2.20187 |
2.23123 |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
31 |
0.41102 |
0.73396 |
1.05690 |
1.35048 |
1.61470 |
1.87893 |
2.05508 |
2.20187 |
2.31930 |
2.37802 |
2.43673 |
|||||||||||||||||||||||||||||||||||||||
|
33 |
0.41102 |
0.82203 |
1.14497 |
1.46791 |
1.73214 |
1.99636 |
2.20187 |
2.34866 |
2.49545 |
2.58352 |
2.61288 |
|||||||||||||||||||||||||||||||||||||||
|
35 |
0.44037 |
0.85139 |
1.20369 |
1.55599 |
1.84957 |
2.08443 |
2.31930 |
2.49545 |
2.64224 |
2.73032 |
2.75967 |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
37 |
0.46973 |
0.88075 |
1.29176 |
1.73214 |
1.93764 |
2.23123 |
2.46609 |
2.64224 |
2.81839 |
2.90646 |
— |
|||||||||||||||||||||||||||||||||||||||
|
40 |
0.52845 |
0.96882 |
1.40919 |
1.93764 |
2.14315 |
2.43673 |
2.64224 |
2.87711 |
3.08261 |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
45 |
0.55781 |
1.11561 |
1.58534 |
1.99636 |
2.37802 |
2.73032 |
2.96518 |
3.17069 |
3.31748 |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
50 |
0.61652 |
1.20369 |
1.73214 |
2.20187 |
2.61288 |
2.96518 |
3.25876 |
3.46427 |
— |
— |
— |
|||||||||||||||||||||||||||||||||||||||
|
润滑 方式 |
Ⅰ |
Ⅱ |
Ⅲ |
|||||||||||||||||||||||||||||||||||||||||||||||
|
节距p |
50.8mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
z1 |
n1/r·min-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
||||||||||||||||||||||||||||||||||||||||||
|
P0/kW |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
19① |
0.41102 |
0.76331 |
1.05690 |
1.29176 |
1.46791 |
1.58534 |
1.64406 |
— |
— |
|||||||||||||||||||||||||||||||||||||||||
|
21 |
0.46973 |
0.85139 |
1.17433 |
1.46791 |
1.55599 |
1.84957 |
1.90828 |
— |
— |
|||||||||||||||||||||||||||||||||||||||||
|
23 |
0.49909 |
0.96882 |
1.32112 |
1.61470 |
1.87893 |
2.05508 |
2.17251 |
2.20187 |
— |
|||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||
|
25 |
0.52845 |
1.02754 |
1.43855 |
1.79085 |
2.05508 |
2.28994 |
2.43673 |
2.49545 |
2.49545 |
|||||||||||||||||||||||||||||||||||||||||
|
27 |
0.58716 |
1.11561 |
1.58534 |
1.93764 |
2.28994 |
2.49545 |
2.67160 |
2.75967 |
2.75967 |
|||||||||||||||||||||||||||||||||||||||||
|
29 |
0.61652 |
1.20369 |
1.70278 |
2.14315 |
2.46609 |
2.73032 |
2.90646 |
3.02890 |
3.02390 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||
|
31 |
0.67524 |
1.29176 |
1.84957 |
2.28994 |
2.64224 |
2.93582 |
3.11197 |
3.22941 |
3.22941 |
|||||||||||||||||||||||||||||||||||||||||
|
33 |
0.73396 |
1.35048 |
1.93764 |
2.43673 |
2.81839 |
3.11197 |
3.34684 |
3.46427 |
3.46427 |
|||||||||||||||||||||||||||||||||||||||||
|
35 |
0.76331 |
1.46791 |
2.08443 |
2.58352 |
3.02390 |
3.34684 |
3.55235 |
3.66978 |
3.66978 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||
|
37 |
0.82203 |
1.55599 |
2.20187 |
2.73032 |
3.22941 |
3.64042 |
3.75785 |
3.84593 |
— |
|||||||||||||||||||||||||||||||||||||||||
|
40 |
0.88075 |
1.70278 |
2.37802 |
2.96518 |
3.46427 |
3.78721 |
4.05144 |
4.13951 |
— |
|||||||||||||||||||||||||||||||||||||||||
|
45 |
0.99818 |
1.87893 |
2.64224 |
3.31748 |
3.84593 |
4.22758 |
4.43309 |
— |
— |
|||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||
|
50 |
1.11561 |
2.08443 |
2.93582 |
3.66978 |
4.22758 |
4.57988 |
— |
— |
— |
|||||||||||||||||||||||||||||||||||||||||
|
润滑 方式 |
Ⅰ |
Ⅱ |
Ⅲ |
|||||||||||||||||||||||||||||||||||||||||||||||
|
① 不推荐使用(为获得较好使用效果，小链轮至少应有21齿)。 注：1.本表制订条件：工况系数KA＝1，链条节数Lp≈100节，按推荐润滑方式润滑，两个链轮共面安装在平行的两个水平轴上，满载荷运转，使用寿命约为15000h。 2.在实际使用中，若满载工作仅占其中一部分时，则可提高其额定速度。对于有惰轮、多于两个链轮的链传动、复杂工作载荷以及其他特殊工况时，请向链条制造厂咨询。 3.润滑方式，请见下图。

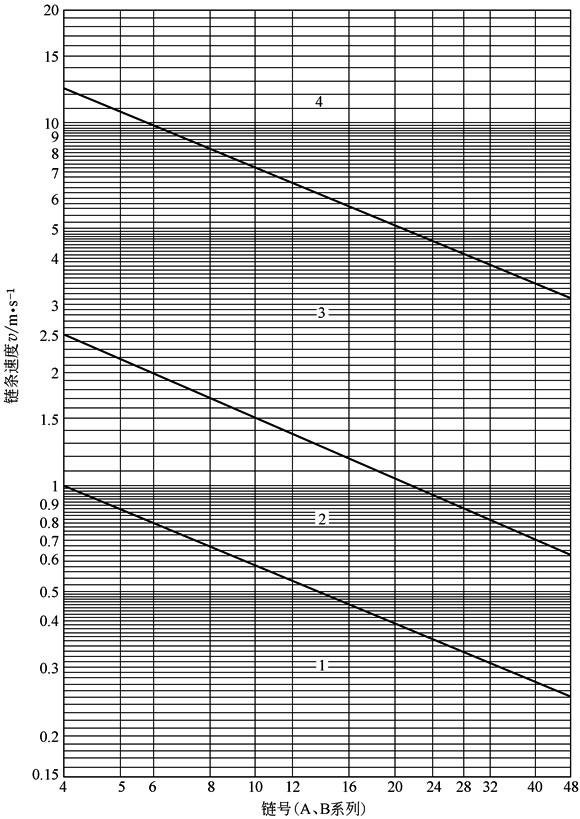

润滑范围选择图 范围1—用油壶或油刷定期人工润滑；范围2—滴油润滑；范围3—油池润滑或油盘飞溅润滑；范围4—油泵压力供油润滑，带过滤器；必要时带油冷却器(当链传动的空间狭小，并作高速、大功率传动时) 注：齿形链传动有三种基本润滑方式。方式Ⅰ为图中范围1～2；方式Ⅱ为范围3；方式Ⅲ为范围4。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
。
