计算选型
|
德国CONTI空气弹簧系列 |
|||||||||||
|
类型及简图 |
标号 |
载荷P/kN
|
有效面积A/cm2
|
总高度HT/mm |
|||||||
|

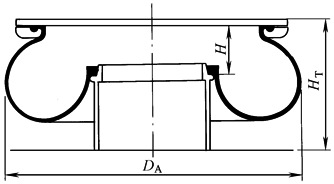

自 由 式 |
|
684N4.10 851N2.10 684N4.100 671N2.100B 671N2.100 671N2.10 684N4.10B 755N3.10A 732N2.100A 732N2.100B |
102* 105 126 130 143 124* 124 124* 157 180 |
2040* 2080* 2100 2170 2380 2480* 2480 2480 2620 3000 |
320 350 320 300 300 300 320 270 300 300 |
||||||
|

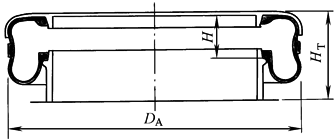

束 带 式 |
|
843N100 846N100 846N10 773N10 743N100 747N2.100 845N100 770N100 |
78 98 102 123 132 152 183 240 |
1300 1630 1700 2050 2200 2530 3050 4080 |
200 210 210 200 270 230 200 200 |
||||||
|

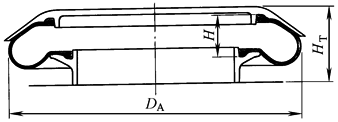

侧 斜 式 |
|
721N 854N2.10 741N100 852N2.10 |
54 72 135 143* |
900 1200 2250 2860* |
250 180 280 150 |
||||||
|
设计高度 H/mm |
外径 DA/mm |
垂直变形 fy/mm |
横向变形 fx/mm |
垂直自然频率 υy/Hz |
横向自然频率υx/Hz |
||||||
|
|
(3bar时) |
||||||||||
|
97 |
730 |
±65 |
±120 |
约1 |
0.66* |
0.8* |
|||||
|
110 |
750 |
±60 |
±120 |
约1 |
0.3* |
0.4* |
|||||
|
90 |
730 |
±60 |
±120 |
约1 |
0.7 |
0.92 |
|||||
|
90 |
740 |
±60 |
±120 |
约1 |
0.92 |
1.15 |
|||||
|
90 |
750 |
±60 |
±120 |
约1 |
0.8 |
1.0 |
|||||
|
80 |
770 |
±50 |
±120 |
约1 |
0.6 |
0.72* |
|||||
|
90 |
785 |
±60 |
±120 |
约1 |
0.44 |
0.55 |
|||||
|
80 |
695 |
±50 |
±65 |
约1 |
0.6 |
0.73* |
|||||
|
120 |
790 |
±65 |
±120 |
约1 |
0.9 |
1.15 |
|||||
|
120 |
820 |
±80 |
±120 |
约1 |
0.72 |
0.95 |
|||||
|
90 |
50 |
±40 |
±40 |
约1 |
0.78 |
0.88 |
|||||
|
115 |
540 |
±60 |
±50 |
约1 |
0.8 |
1.0 |
|||||
|
115 |
540 |
±60 |
±50 |
约1 |
0.7 |
0.8 |
|||||
|
90 |
610 |
±40 |
±40 |
约1 |
1.0 |
1.2 |
|||||
|
121 |
630 |
±70 |
±60 |
约1 |
0.85 |
0.66 |
|||||
|
115 |
660 |
±65 |
±50 |
约1 |
0.65 |
0.75 |
|||||
|
105 |
715 |
±55 |
±50 |
约1 |
1.0 |
0.88 |
|||||
|
90 |
820 |
±40 |
±60 |
约1 |
0.64 |
0.78 |
|||||
|
105 |
480 |
±60 |
±50 |
约1 |
0.53 |
0.65 |
|||||
|
90 |
505 |
±40 |
±50 |
约1.3 |
1.3 |
1.5 |
|||||
|
120 |
731 |
±70 |
±110 |
约1 |
0.6 |
0.8 |
|||||
|
96 |
700 |
±40 |
±40 |
约1.2 |
0.83* |
0.9 |
|||||
