螺旋形发条弹簧计算示例 |
|||
|
设计一储能用螺旋形发条弹簧，要求最小输出力矩Tsmin＝840N·mm，最大输出力矩Tsmax＝1680N·mm，工作圈数ng＝8圈。材料为Ⅱ级热处理弹簧钢带，其硬度不小于48~55HRC，外端为V形固定 |
|||
|
项目 |
单位 |
公式及数据 |
|
|
最大理论力矩Tmax |
N·mm |
|
|
|
发条弹簧厚度h |
mm |
取发条宽度b＝14mm 查表发条弹簧材料中表4，σb＝1863MPa
|
|
|
发条弹簧轴半径r |
mm |
取m＝15 r＝mh＝15×0.6＝9 |
|
|
发条弹簧带的工作长度Lg |
mm |
|
|
|
发条弹簧内端退火部分长度Ln |
mm |
|
|
|
发条弹簧外端退火部分长度Lw |
mm |
|
|
|
发条弹簧带总长度L |
mm |
|
|
|
条盒内半径R |
mm |
|
|
|
发条弹簧最大圈数nmax |
圈 |
|
|
|
发条弹簧上紧时的圈数nj |
圈 |
|
|
|
发条弹簧从自由状态至上紧时的圈n |
圈 |
|
|
|
发条弹簧自由状态时的圈数nz |
圈 |
|
|
|
发条弹簧放松时的圈数ns |
圈 |
|
|
|

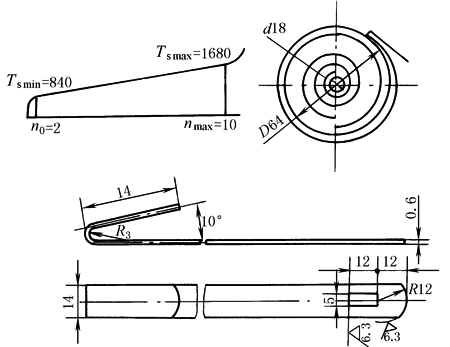

工作图 |
技术要求 1．材料为Ⅱ级强度热处理钢带，48~55HRC 2．弹簧自由状态时圈数nz＝8.2圈 3．弹簧的工作圈数ng＝8圈 4．弹簧带总长度L＝2594mm 5．表面处理:氧化后涂防锈油 |
||
