膜片碟簧的基本计算公式

膜片碟簧

项目

单位

公式及数据

膜片碟

簧载荷

P

N

板材厚

h

mm

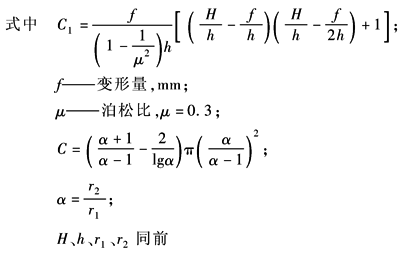

用上式即可以求得h。但要注意一点，那就是如前所述，C₁值是随H/h的变化而变化的，所以在求h值之前，必须先假定H/h的值

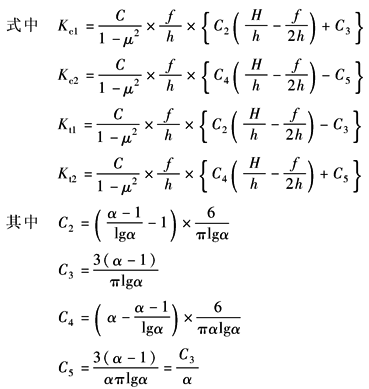

膜片的

应力σ

MPa

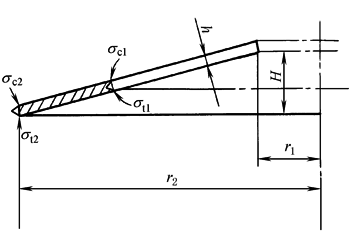

膜片碟簧的应力如上图所示，上缘产生压应力，下缘产生拉应力

膜片碟簧的损坏通常发生在拉应力一侧(内外圆周的下缘)，除去H/h很大的情形外，多是从内圆周下端开始破坏。对于同样的分离行程来说，应力σ_t1随H/h的减少而增大；相反，应力σ_t2随H/h的增大而增大。所以，只要进行应力σ_t1和σ_t2校核就可以了
