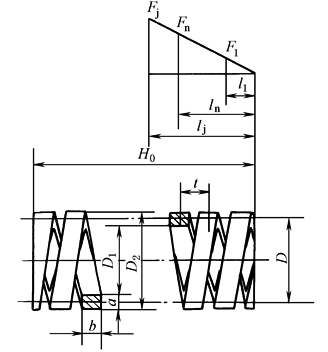

矩形截面圆柱螺旋压缩弹簧计算公式

项   目

单位

公  式  及  数  据

最大工作载荷P_n

N

式中　，由表矩形截面圆柱螺旋压缩弹簧有关参数的选择查取

β —— 系数，由图2查取

，D₂根据空间确定

，由表矩形截面圆柱螺旋压缩弹簧有关参数的选择查取，τ_p由表弹簧的许用应力查取

最大工作载荷下的变形F_n

mm

式中　γ —— 系数，由图1查取

n—— 有效圈数

应力τ

MPa

，若τ＞τ_p，需重新计算

式中　β—— 系数，由图2查取

有效圈数n

圈

弹簧刚度P'

N/mm

工作极限载荷P_j

N

工作极限载荷下变形F_j

mm

最小工作载荷P₁

N

最小工作载荷下变形F₁

mm

弹簧外径D₂

弹簧中径D

弹簧内径D₁

mm

D₂根据实际空间要求设定

D＝D₂-a

D₁＝D₂-2a

端部结构

端部并紧、磨平，支承圈为1圈

端部并紧、不磨平，支承圈为1圈

总圈数n₁

圈

n₁＝n+2

n₁＝n+2

自由高度H₀

mm

H₀＝n t+1.5b

H₀＝n t+3b

压并高度H_b

mm

H_b＝(n+1.5)b

H_b＝(n+3)b

节距t

mm

一般取t＝(0.28~0.5)D₂

间距δ

mm

δ＝t-b

工作行程h

mm

h＝F_n-F₁

螺旋角α

(°)

展开长度L

mm

L＝n₁πD

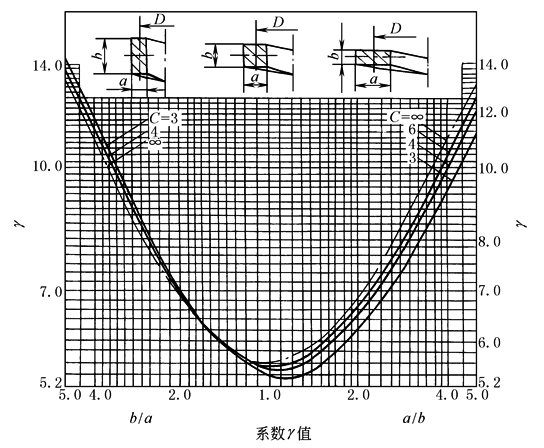

图1  系数γ值

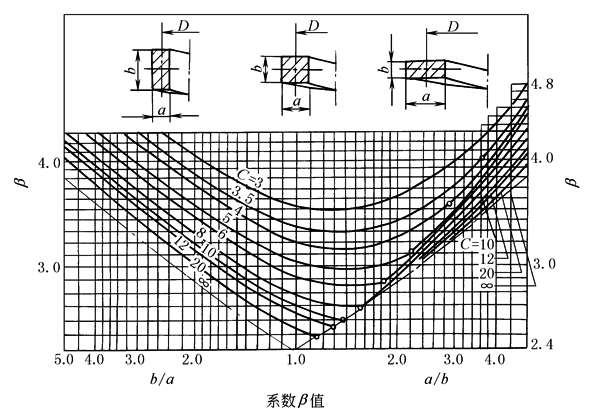

图2  系数β值
