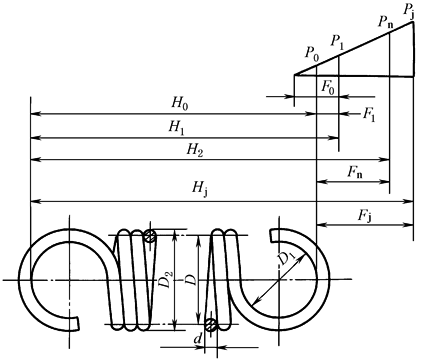

圆柱螺旋拉伸弹簧计算公式

项          目

单位

公  式  及  数  据

主

要

计

算

公

式

材料直径d

mm

式中 τ_p—— 许用切应力，根据Ⅰ、Ⅱ、Ⅲ类载荷按表弹簧的许用应力选取

或按表圆柱螺旋弹簧计算用系数C，K，K₁选取

有效圈数n

圈

式中　P₀—— 初拉力，可从表圆柱螺旋压缩弹簧计算表中查得

弹簧刚度P'

N/mm

弹簧中径D

mm

根据结构要求估计，再取标准值

弹簧内径D₁

mm

D₁＝D-d

弹簧外径D₂

mm

D₂＝D+d

总圈数n₁

圈

n₁＝n，当n＞20时圆整为整数

n＜20时圆整为半圈

节距t

mm

t＝d+δ，对密卷弹簧取δ＝0

间距δ

mm

δ＝t-d

自由长度H₀

mm

LⅠ型　H₀＝(n+1)d+D

LⅡ型　H₀＝(n+1)d+2D

LⅢ型　H₀＝(n+1.5)d+2D

最小载荷下的长度H₁

mm

最大载荷下的长度H_n

mm

极限载荷下的长度H_j

mm

螺旋角α

(°)

弹簧展开长度L

mm

L≈πDn₁+钩环展开长度
