凝缩嘴尺寸的选择

可根据每个零件计算出的定额润滑单位，参照下图选择标准的喷嘴装置或相当的喷嘴钻孔尺寸，其中标准凝缩嘴的润滑单位定额LU有1、2、4、8、14、20共6 种。当润滑单位定额处在两标准钻头尺寸(钻头尺寸)之间时，选用较大的尺寸，当润滑单位定额超过20 时，可采用多孔喷嘴。单个凝缩嘴能润滑的最大零件尺寸参看表1。当零件尺寸超出表1的极限尺寸时，可用多个较低润滑单位定额的凝缩嘴，凝缩嘴间保持适当的距离。

凝缩嘴的结构及用途见表2。

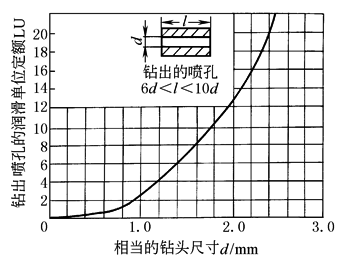

图　喷孔润滑单位定额

表 1　　　　　　　　　　　　　　单个凝缩嘴能润滑的极限尺寸

零件名称

支承面宽度

轴承

链

其他零件

极限尺寸/mm

l＝150

B＝150

b＝12

b＝50

表2

名称

图示

结构

用途

油雾型

具有较短的发射孔，使空气通过时产生最少涡流，因而能保持均匀的雾状

适用于要求散热好的高速齿轮、链条、滚动轴承等的润滑

喷淋型

具有较长的小孔，能使空气有较小的涡流

适用于中速零件的润滑

凝结型

应用挡板在油气流中增加涡流，使油雾互相冲撞，凝聚成为较大的油粒，更多地滴落和附着在摩擦表面

适用于低速的滑动轴承和导轨上
